申请日2012.08.22
公开(公告)日2013.03.13
IPC分类号C02F1/28; G01N33/00
摘要
一种用于测试多孔炭对污水吸附效果的装置，主要包括一水箱和安装在平台上的一级吸附柱和若干次级吸附柱，所述吸附柱的下端为进水口，上端为出水口，各吸附柱之间依次通过三通软管串联连接;所述吸附柱两端均设置有多孔玻璃板，在两多孔玻璃板之间吸附柱内设置有多孔炭;所述吸附柱上端的玻璃板处还安装有一用于打开吸附柱的法兰;所述一级吸附柱下端的进水口通过单向软管与水箱连接，且该单向软管上安装有一计量泵;整个装置简易，高效;能够随意调节出水速度;保证一定的吸附停留时间;吸附效果更贴近实际应用效果;可根据不同污水水质及出水的水质要求准确的设计吸附柱的数量;所述装置能够在大幅度节省中试成本的前提下很好的运算实际成本。
权利要求书
1.一种用于测试多孔炭对污水吸附效果的装置，主要包括一水箱和安装在平台上的一级吸附柱和若干次级吸附柱，其特征在于：所述吸附柱的下端为进水口，上端为出水口，各吸附柱之间依次通过三通软管串联连接;所述吸附柱两端均设置有多孔玻璃板，在两多孔玻璃板之间吸附柱内设置有多孔碳;所述吸附柱上端的玻璃板处还安装有一用于打开吸附柱的法兰;所述一级吸附柱下端的进水口通过单向软管与水箱连接，且该单向软管上安装有一计量泵。
2.根据权利要求1所述的用于测试多孔炭对污水吸附效果的装置，其特征在于：所述多孔玻璃板上还设置有石棉网。
3.根据权利要求1所述的用于测试多孔炭对污水吸附效果的装置，其特征在于：所述次级吸附柱主要由二级吸附柱和三级吸附柱组成。
4.根据权利要求1所述的用于测试多孔炭对污水吸附效果的装置，其特征在于：所述平台上开设有三个用于安装吸附柱的圆孔。
5.根据权利要求1所述的用于测试多孔炭对污水吸附效果的装置，其特征在于：所述单向软管上设置有一用于控制流速的主阀门;所述三通软管上靠近吸附柱进水口位置均安装有用于抽检水样的次阀门，并在该阀门下侧设置有空水箱。
说明书
一种用于测试多孔炭对污水吸附效果的装置
技术领域
本实用新型涉及一种用于测试多孔炭对污水吸附效果的装置，属于吸附实验装置领域。
背景技术
近年来，多孔炭材料的应用范围越来越广，特别是在各种废水的净化处理上。但是不同的多孔炭材料对不同的废水有不同的吸附效果，为了验证某种废水是否适合用某种多孔炭材料进行净化，以及净化效果，就需要对该废水用简易的多孔炭吸附装置进行中试实验;传统的中试吸附实验装置一般采用重力流法，这种方法，出水较慢，吸附时间过长，虽处理效果较好，但处理速度太慢，难以说明实际应用中的效果，针对较大颗粒的多孔炭吸附实验应用此装置尚可，但对于较小颗粒特别是粉末状的多孔炭，不便利用此法，其应用范围和效率存在局限性。
发明内容
本实用新型的目的在于克服现有技术存在的不足，而提供简易高效，并能用于测试较细颗粒多孔炭对污水吸附效果装置。

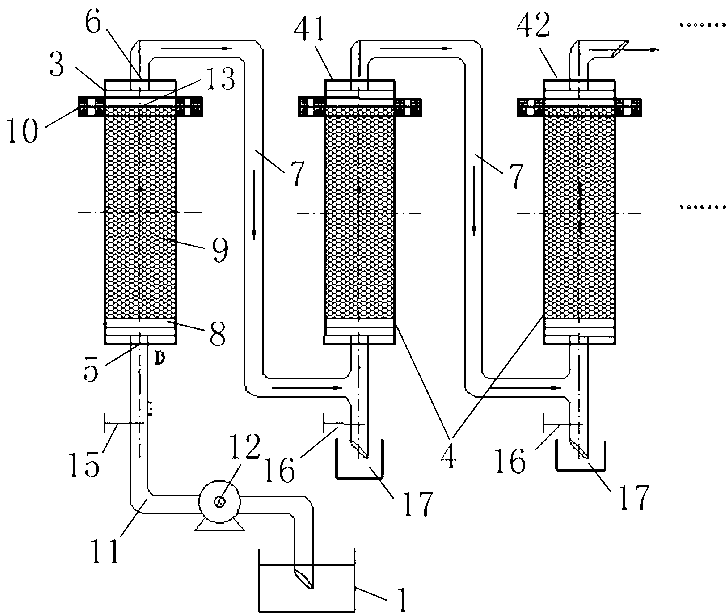

本实用新型的目的是通过如下技术方案来实现的：主要包括一水箱和安装在平台上的一级吸附柱和若干次级吸附柱，所述吸附柱的下端为进水口，上端为出水口，各吸附柱之间依次通过三通软管串联连接;所述吸附柱两端均设置有多孔玻璃板，在两多孔玻璃板之间吸附柱内设置有多孔炭;所述吸附柱上端的玻璃板处还安装有一用于打开吸附柱的法兰;所述一级吸附柱下端的进水口通过单向软管与水箱连接，且该单向软管上安装有一计量泵。
所述多孔玻璃板上还设置有石棉网。
所述次级吸附柱主要由二级吸附柱和三级吸附柱组成。
所述平台上开设有三个用于安装吸附柱的圆孔。
所述单向软管上设置有一用于控制流速的主阀门;所述三通软管上靠近吸附柱进水口位置均安装有用于抽检水样的次阀门，并在该阀门下侧设置有空水箱。
本实用新型的有益效果是：1)整个装置简易，高效;2)能够随意调节出水速度;3)保证一定的吸附停留时间;4)吸附效果更贴近实际应用效果;5)可根据不同污水水质及出水的水质要求较准确的设计吸附柱的数量，能够更好的运算成本。
