申请日2012.05.03
公开(公告)日2012.12.05
IPC分类号B01J2/02
摘要
本实用新型涉及一种高浓度含盐废水流化造粒雾化喷嘴，属于化工造粒设备技术领域。包括盖帽、喷嘴头、空气接管和废水接管，所述空气接管套在所述废水接管外，所述喷嘴头与所述废水接管相连，所述盖帽套在所喷嘴头外并与所述述空气接管相连，所述盖帽与所述喷嘴头之间设有雾化压缩空气流道。本实用新型具有雾化质量好、管路不易堵塞、安全可靠等优点，彻底解决了目前市场上造粒喷嘴的雾化及堵塞性等缺陷，真正做到了雾化性与防堵塞性的完美统一。
权利要求书

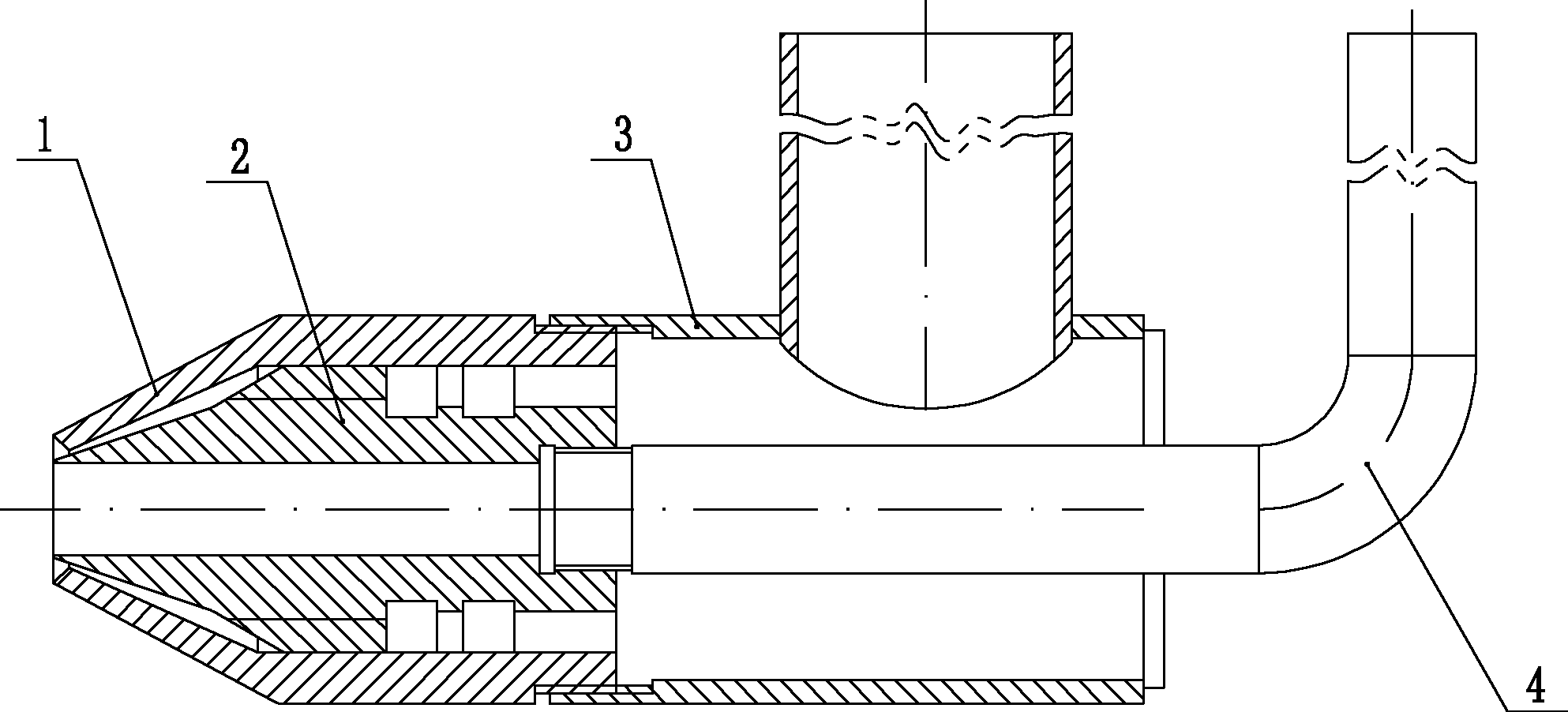

1.高浓度含盐废水流化造粒雾化喷嘴，包括盖帽、喷嘴头、空气接管和废水接管，其特征在于：所述空气接管套在所述废水接管外，所述喷嘴头与所述废水接管相连，所述盖帽套在所述喷嘴头外并与所述空气接管相连，所述盖帽与所述喷嘴头之间设有雾化压缩空气流道。
2.如权利要求1所述的高浓度含盐废水流化造粒雾化喷嘴，其特征在于：所述雾化压缩空气流道为设于所述喷嘴头外壁上的倾斜角螺旋线状流道。
3.如权利要求2所述的高浓度含盐废水流化造粒雾化喷嘴，其特征在于：所述雾化压缩空气流道至少对称设置八个。
4.如权利要求1所述的高浓度含盐废水流化造粒雾化喷嘴，其特征在于：所述喷嘴头为圆锥体结构。
5.如权利要求1所述的高浓度含盐废水流化造粒雾化喷嘴，其特征在于：所述盖帽和喷嘴头均采用螺纹结构与所述空气接管和废水接管相连。
说明书
高浓度含盐废水流化造粒雾化喷嘴
技术领域
本实用新型属于化工造粒设备技术领域，涉及一种雾化喷嘴，具体的说是一种高浓度含盐废水流化造粒雾化喷嘴。
背景技术
由于在某些化工、农药行业生产工艺中，经常需要用到酸碱中和或盐析的处理办法，化工、农药废水中既有大量有机物又含有大量的盐分。高浓度含盐废水无法采用常规的生化方法处理，物理处理的效果往往又不明显，而且使用氧化剂的运行成本很高，很不经济。采用焚烧造粒洗涤的工艺处理高浓度含盐的难生化处理的有机废水,烧残盐彻底无毒无害,尾气达到国家一级排放标准，处理成本为废水直接焚烧的三分之一，广泛适用于化工农药、医药、染料等化工行业排出的废水处理。其中，流化造粒工艺是焚烧造粒洗涤处理高浓度含盐废水工艺中的核心部分;而流化造粒工艺成功的关键在于造粒喷嘴的设计的合理性。但是目前市场上流化造粒工艺中采用的造粒喷嘴在应用过程中不太理想，多发生雾化效果差或造粒过程中喷嘴容易堵塞的现象，影响生产的稳定性。
实用新型内容
本实用新型所要解决的技术问题是，克服现有技术的缺点，提出一种高浓度含盐废水流化造粒雾化喷嘴，具有优良的防堵性能，保证高浓度含盐废水造粒的稳定运行，具有良好的雾化效果，很好地将高浓度含盐废水雾化为5～100μm的微小液滴，满足造粒要求。
本实用新型解决以上技术问题的技术方案是：提供一种高浓度含盐废水流化造粒雾化喷嘴，包括盖帽、喷嘴头、空气接管和废水接管，所述空气接管套在所述废水接管外，所述喷嘴头与所述废水接管相连，所述盖帽套在所喷嘴头外并与所述述空气接管相连，所述盖帽与所述喷嘴头之间设有雾化压缩空气流道。
本实用新型进一步限定的技术方案是：前述的高浓度含盐废水流化造粒雾化喷嘴，所述雾化压缩空气流道为设于所述喷嘴头外壁上的倾斜角螺旋线状流道，使压缩空气在喷嘴中螺旋前进，高浓度含盐废水在套管内部直线前进，两路流体在喷嘴外部充分混合雾化，高压雾化压缩空气保证了含盐废水的雾化效果，含盐废水的直线喷射有效的防止管路的堵塞。
前述的高浓度含盐废水流化造粒雾化喷嘴，所述雾化压缩空气流道至少对称设置八个。
前述的高浓度含盐废水流化造粒雾化喷嘴，所述喷嘴头为圆锥体结构。
进一步的，前述的高浓度含盐废水流化造粒雾化喷嘴，所述盖帽和喷嘴头均采用螺纹结构与所述空气接管和废水接管相连;通过螺纹调剂相互之间的位置，从而实现雾化状态的调整，实现了喷嘴的集成及联动性，并能实现喷嘴和盖帽的快速拆卸和更换。
本实用新型的有益效果是：本实用新型利用高速压缩空气作为雾化剂来冲击高浓度含盐废水，使含盐废水充分雾化造粒，因此本实用新型除了具一般造粒喷枪基本性能外，还具有良好的雾化能力和防堵塞能力是其特色。其中，压缩空气管路和高浓度含盐废水管路采用套管结构，压缩空气在喷嘴中螺旋前进，高浓度含盐废水在套管内部直线前进，两路流体在喷嘴外部充分混合雾化，高压雾化压缩空气保证了含盐废水的雾化效果，含盐废水的直线喷射有效的防止管路的堵塞。压缩空气雾化剂压力保持0.3 Mpa～0.7 Mpa，高浓度含盐废水流动的压力保持在0.03～0.05 Mpa，结合造粒塔床层压差保证了造粒喷嘴的良好应用性能。因此，本实用新型具有雾化质量好、管路不易堵塞、安全可靠等优点，彻底解决了目前市场上造粒喷嘴的雾化及堵塞性等缺陷，真正做到了雾化性与防堵塞性的完美统一。
