申请日2012.06.15
公开(公告)日2013.06.19
IPC分类号C02F11/12
摘要
本发明公开了一种水工程淤泥及污泥循环脱水设备，包括翻转装置、脱水装置和集水装置，翻转装置包括固定支架、翻转轴、支撑翻转轴的支撑架和与翻转轴连接的电机;集水装置包括集水平台、排水沟和集水井，集水平台上设有排水沟，排水沟与集水井连通;脱水装置包括钢桶、盖板、不锈钢活塞，钢桶位于固定支架内，盖板上的排水孔设有镀锌排水管。本发明的水工程淤泥及污泥循环脱水设备，利用钢桶内上部淤泥及不锈钢活塞的重量排除下部淤泥的水分，翻转装置实现脱水过程的重复处理，集水装置将排出的水分进行收集，解决了传统方法成本较高、周期长、能耗大、效率低等问题，具有成本低廉、处理周期短、能耗低、效率高等优点。
权利要求书

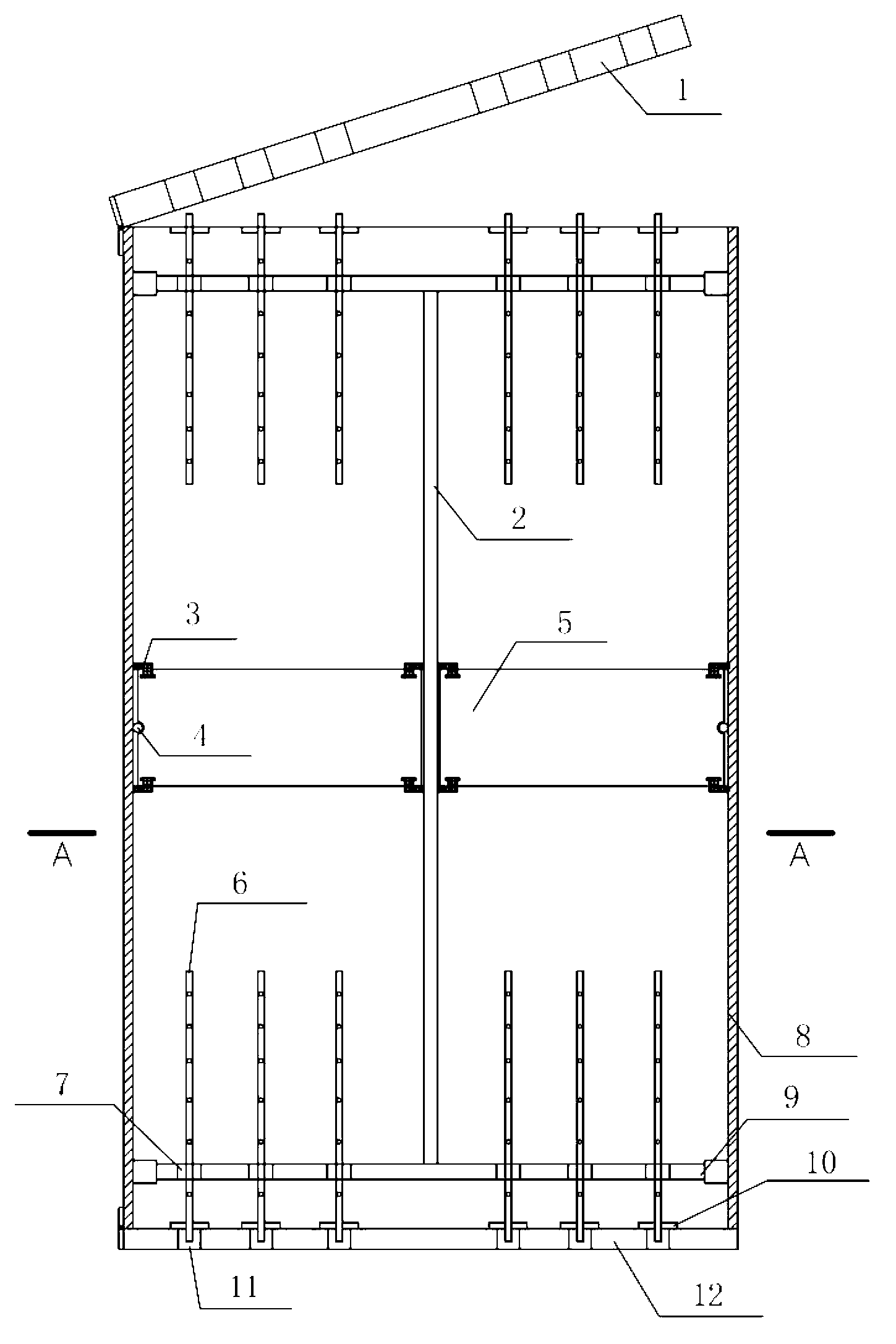

1.一种水工程淤泥及污泥循环脱水设备，其特征在于：包括翻转装置、 脱水装置和集水装置，所述的翻转装置包括固定支架(13)、翻转轴 (15)、支撑翻转轴(15)的支撑架(14)和与翻转轴(15)连接的 电机(19);所述的集水装置包括集水平台(16)、排水沟(17)和 集水井(18)，所述的集水平台(16)上设有排水沟(17)，排水沟 (17)与集水井(18)连通;所述的脱水装置包括钢桶(8)、钢桶( 8)两端的盖板、支撑钢管(9)、固定中心轴(2)和沿固定中心轴( 2)滑动的不锈钢活塞(5)，所述的钢桶(8)位于固定支架(13)内 ，所述的盖板包括上盖板(1)和下盖板(12)，下盖板(12)和上盖 板(1)上设有对称分布的排水孔(11)，排水孔(11)上设有镀锌排 水管(6)，所述的镀锌排水管(6)通过固定卡扣(7)固定在支撑钢 管(9)上，所述的支撑钢管(9)固定在钢桶(8)内壁并与固定中心 轴(2)连接，不锈钢活塞(5)端部设有橡胶止水圈(3)。
2.根据权利要求1所述的水工程淤泥及污泥循环脱水设备，其特征在于： 所述的不锈钢活塞(5)四周安装有滑动滚轮(4)。
3.根据权利要求1所述的水工程淤泥及污泥循环脱水设备，其特征在于： 所述的集水平台(16)设有向排水沟(17)倾斜的找坡。
4.根据权利要求1所述的水工程淤泥及污泥循环脱水设备，其特征在于： 所述的镀锌排水管(6)管身上设有止水垫(10)盖住排水孔(11)。
说明书
一种水工程淤泥及污泥循环脱水设备
技术领域
本发明涉及一种淤泥处理设备，具体涉及一种水工程淤泥及污泥循环 脱水设备。
背景技术
目前，水库、河道治理，通航航道清淤等一系列水工程建设过程中都 产生了大量的淤泥，并呈现逐年增长的趋势，淤泥的处理越来越受到 重视。由于淤泥含有大量的水分，处理过程中应首先进行脱水，现有 的脱水方法主要有：化学絮凝脱水、机械脱水和电渗井点干化等方法 。但以上几种方法均存在较大的不足与缺陷：
(1)化学絮凝脱水法即在底泥中加入絮凝剂，充分发挥絮凝剂的压缩 双电层和吸附架桥的功能，使泥浆混合体系中某些固相聚在一起形成 絮团，进行“脱稳”，实现泥水分离。但是这种方法对于不同的底泥 需要进行针对性的试验来确定絮凝剂的配比及用量，才能达到最佳脱 水效果，对高含水量底泥的大规模处理成本较高，也较为麻烦。另外 ，添加的化学絮凝剂也有二次污染之嫌。
(2)机械脱水法即通过脱水机器进行脱水，包括为真空过滤脱水、压 滤脱水及离心脱水三大类等。但这种方法存在的两方面问题：一是受 设备容量局限，难以实现批量处理;其次设备和电力费用较高，噪音 大，能耗高。
(3)电渗井点干化法即利用电渗原理使泥浆中的自由水在电渗和电泳 作用下做定向移动从而实现泥水分离。但该法能耗太大，处理周期长 ，电渗作用下的化学反应研究尚不透彻，增加了处理风险。
发明内容
发明目的：为了克服现有技术中存在的不足，本发明提供一种风险小 、周期短、效率高、能耗低的淤泥及污泥处理设备。
技术方案：为实现上述目的，本发明的一种水工程淤泥及污泥循环脱 水设备，包括翻转装置、脱水装置和集水装置，所述的翻转装置包括 固定支架、翻转轴、支撑翻转轴的支撑架和与翻转轴连接的电机;所 述的集水装置包括集水平台、排水沟和集水井，所述的集水平台上设 有排水沟，排水沟与集水井连通;所述的脱水装置包括钢桶、钢桶两 端的盖板、支撑钢管、固定中心轴、镀锌排水管、固定卡扣、可以沿 固定中心轴滑动的不锈钢活塞和橡胶止水圈，所述的钢桶位于固定支 架内，所述的盖板包括上盖板和下盖板，下盖板和上盖板上设有对称 分布的排水孔，排水孔上设有镀锌排水管，所述的镀锌排水管通过固 定卡扣固定在支撑钢 管上，所述的支撑钢管固定在钢桶内壁，支撑钢管与固定中心轴连接 ，所述的可以沿中心轴滑动的不锈钢活塞位于钢桶中部，不锈钢活塞 端部及中心设有橡胶止水圈。
作为优选，所述的不锈钢活塞四周安装滑动滚轮。
作为优选，所述的集水平台设有向排水沟倾斜的找坡。
作为优选，所述的镀锌排水管管身上设有止水垫盖在排水孔上。
有益效果：本发明的一种水工程淤泥及污泥循环脱水设备，通过电机 带动钢桶翻转，钢桶中部设有不锈钢活塞，巧妙利用钢桶内上部淤泥 及不锈钢活塞的重量排除下部淤泥的水分，翻转装置实现脱水过程的 重复处理，集水装置将排出的水分进行收集，解决了传统方法成本较 高、周期长、能耗大、效率低等问题，具有成本低廉、处理周期短、 能耗低、效率高等优点。
