申请日2012.08.13
公开(公告)日2013.03.27
IPC分类号C02F9/04
摘要

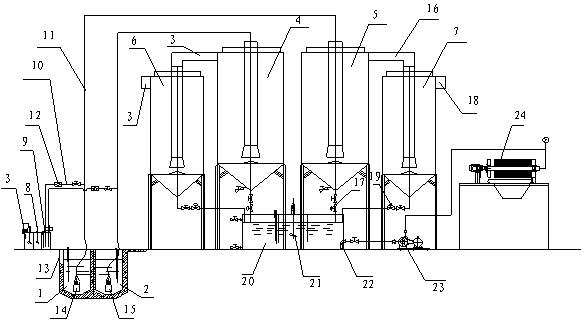

一种大理石花岗岩污水处理系统，包括污水池(1)、污水池(2)、加药装置(3)、污水塔(4)、污水塔(5)和净水塔(6)、净水塔(7)，所述污水池(1)、所述污水池(2)前端连接导向沟，并在连接处设置有格栅(13)，所述污水池(1)中有液下排污泵(14)，所述污水池(2)中有液下排污泵(15)，所述排污泵(14)与所述污水塔(5)之间由污水管(11)连接;所述污水塔(5)顶部设置有出水堰(16)，所述出水堰(16)连接到所述净水塔(7)，所述净水塔(7)顶部有管道(18)通往清水池，所述污水塔(5)和所述净水塔(7)底部污泥均通过管道排入污泥搅拌池(20);所述搅拌池(20)底部通过抽泥管道(22)与污泥泵(23)连接，所述污泥泵(23)另一端连接压滤机(24);所述污水池(2)、所述排污泵(15)也通过与所述污水池(1)、所述排污泵(14)同样的连接方式把污水输送到所述污水塔(4)和所述净水塔(6)，沉渣排放到所述污泥搅拌池(20)。该污水处理系统组合方式灵活，占地面积小，循环水净化程度高，处理量大;采用自动化智能控制，维护人员少，劳动强度低;采用封闭式管道连接，确保场地环境整洁;系统包含两套单独的处理装置，可用于分开处理含二氧化硅和不含二氧化硅的污水，排放沉渣一起压滤。
权利要求书
1.一种大理石花岗岩污水处理系统，包括污水池(1)、污水池(2)、加药装置(3)、污水塔(4)、污水塔(5)和净水塔(6)、净水塔(7)，其特征在于：所述污水池(1)、所述污水池(2)前端连接导向沟，并在连接处设置有格栅(13)，所述污水池(1)中有液下排污泵(14)，所述污水池(2)中有液下排污泵(15)，所述排污泵(14)与所述污水塔(5)之间由污水管(11)连接;所述污水塔(5)顶部设置有出水堰(16)，所述出水堰(16)连接到所述净水塔(7)，所述净水塔(7)顶部有管道(18)通往清水池，所述污水塔(5)和所述净水塔(7)底部污泥均通过管道排入污泥搅拌池(20);所述搅拌池(20)底部通过抽泥管道(22)与污泥泵(23)连接，所述污泥泵(23)另一端连接压滤机(24);所述污水池(2)、所述排污泵(15)也通过与所述污水池(1)、所述排污泵(14)同样的连接方式把污水输送到所述污水塔(4)和所述净水塔(6)，沉渣排放到所述污泥搅拌池(20)。
2.根据权利要求1所述的大理石花岗岩污水处理系统，加药装置(3)包括搅拌器(8)、计量泵(9)、输药管道(10)，输药管道(10)与污水管(11)连接并在连接点前设置单向阀(12)。
3.根据权利要求1所述的大理石花岗岩污水处理系统，所述污水塔(5)底部呈锥形并安装有气动阀门(17)控制排放沉渣，所述净水塔(7)底部设置有气动阀门(19)控制排放沉渣，所述气动阀门(17)和所述气动阀门(19)分别与空气压缩机连接。
4.根据权利要求1所述的大理石花岗岩污水处理系统，所述搅拌池(20)内设置有污泥搅拌机(21)。
5.根据权利要求1所述的大理石花岗岩污水处理系统，所述所有管道采用封闭式连接。
6.根据权利要求1所述的大理石花岗岩污水处理系统，所述系统通过中心控制单元自动控制。
说明书
大理石花岗岩污水处理系统
技术领域
本实用新型涉及一种污水处理系统，特别是涉及一种用于大理石花岗岩加工的污水处理系统。
背景技术
在石材加工生产过程中产生大量的污水，目前普遍采用的处理方法是多个沉淀池或沉淀桶串联，泥浆沉淀于底部，澄清的水由水泵供给生产车间使用。但现有污水处理系统存在着运营成本高、循环水质量差和对环境造成污染等问题。
实用新型内容
本实用新型提供一种组合方式灵活，占地面积小，循环水净化程度高，处理量大，对环境污染小的大理石花岗岩污水处理系统。
为达到上述目的，本实用新型的技术解决方案是，提供一种大理石花岗岩污水处理系统，包括污水池、污水池、加药装置、污水塔、污水塔和净水塔、净水塔，所述污水池、所述污水池前端连接导向沟，并在连接处设置有格栅，所述污水池中有液下排污泵，所述污水池中有液下排污泵，所述排污泵与所述污水塔之间由污水管连接;所述污水塔顶部设置有出水堰，所述出水堰连接到所述净水塔，所述净水塔顶部有管道通往清水池，所述污水塔和所述净水塔底部污泥均通过管道排入污泥搅拌池;所述搅拌池底部通过抽泥管道与污泥泵连接，所述污泥泵另一端连接压滤机;所述污水池、所述排污泵也通过与所述污水池、所述排污泵同样的连接方式把污水输送到所述污水塔和所述净水塔，沉渣排放到所述污泥搅拌池。
上述技术方案可优选地，加药装置包括搅拌器、计量泵、输药管道，输药管道与污水管连接并在连接点前设置单向阀。
上述技术方案可优选地，所述污水塔底部呈锥形并安装有气动阀门控制排放沉渣，所述净水塔底部设置有气动阀门控制排放沉渣，所述气动阀门和所述气动阀门分别与空气压缩机连接。
上述技术方案可优选地，所述搅拌池内设置有污泥搅拌机。
上述技术方案可优选地，所述所有管道采用封闭式连接。
上述技术方案可优选地，所述系统通过中心控制单元自动控制。
此污水处理系统组合方式灵活，占地面积小，循环水净化程度高，处理量大;采用自动化智能控制，维护人员少，劳动强度低;采用封闭式管道连接，确保场地环境整洁，适用于各类规模的相关企业;系统集沉淀、浓缩、压滤除渣于一体，功能齐全，工艺先进，处理效果好;系统包含两套单独的处理装置，可用于分开处理含二氧化硅和不含二氧化硅的污水，排放沉渣一起压滤。
