申请日2012.08.13
公开(公告)日2013.04.24
IPC分类号C02F9/04
摘要

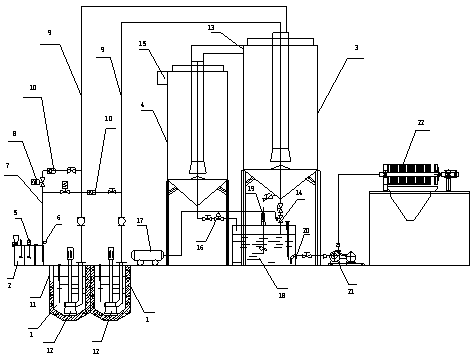

一种人造花岗石石英石污水处理系统，包括污水池(1)、加药装置(2)、污水塔(3)和净水塔(4)，所述污水池(1)前端连接导向沟，并在连接处设置有格栅(11)，所述污水池(1)中有液下排污泵(12)，所述排污泵(12)与所述污水塔(3)之间由污水管(9)连接;所述污水塔(3)顶部设置有出水堰(13)，所述出水堰(13)连接到所述净水塔(4)，所述净水塔(4)顶部有管道(15)通往清水池，所述污水塔(3)和所述净水塔(4)底部污泥均通过管道排入污泥搅拌池(18)，所述搅拌池(18)底部通过抽泥管道(20)与污泥泵(21)连接，所述污泥泵(21)另一端连接压滤机(22)。该污水处理系统组合方式灵活，占地面积小，循环水净化程度高，处理量大;采用自动化智能控制，维护人员少，劳动强度低;采用封闭式管道连接，确保场地环境整洁。
权利要求书
1.一种人造花岗石石英石污水处理系统，包括污水池(1)、加药装置(2)、污水塔(3)和净水塔(4)，其特征在于：所述污水池(1)前端连接导向沟，并在连接处设置有格栅(11)，所述污水池(1)中有液下排污泵(12)，所述排污泵(12)与所述污水塔(3)之间由污水管(9)连接;所述污水塔(3)顶部设置有出水堰(13)，所述出水堰(13)连接到所述净水塔(4)，所述净水塔(4)顶部有管道(15)通往清水池，所述污水塔(3)和所述净水塔(4)底部污泥均通过管道排入污泥搅拌池(18)，所述搅拌池(18)底部通过抽泥管道(20)与污泥泵(21)连接，所述污泥泵(21)另一端连接压滤机(22)。
2.根据权利要求1所述的人造花岗石石英石污水处理系统，其特征在于：所述加药装置(2)包括搅拌器(5)、计量泵(6)、输药管道(7)，所述计量泵(6)与电磁阀(8)连接，所述输药管道(7)分别与所述污水管(9)连接并在连接点前设置单向阀(10)。
3.根据权利要求1所述的人造花岗石石英石污水处理系统，其特征在于：两个排污泵(12)与对应的所述电磁阀(8)同时开启或关闭，所述排污泵(12)不同时开启。
4.根据权利要求1所述的人造花岗石石英石污水处理系统，其特征在于：所述污水塔(3)底部呈锥形并安装有气动阀门(14)控制排放沉渣，所述净水塔(4)底部设置有气动阀门(16)控制排放沉渣，气动阀门(14)和气动阀门(16)分别与空气压缩机(17)连接。
5.根据权利要求1所述的人造花岗石石英石污水处理系统，其特征在于：所述搅拌池(18)内设置有污泥搅拌机(19)。
6.根据权利要求1所述的人造花岗石石英石污水处理系统，其特征在于：所有管道采用封闭式连接。
7. 根据权利要求1所述的人造花岗石石英石污水处理系统，其特征在于：系统通过中心控制单元自动控制。
说明书
人造花岗石石英石污水处理系统
技术领域
本实用新型涉及一种污水处理系统，特别是涉及一种用于人造花岗石石英石加工的污水处理系统。
背景技术
在石材加工生产过程中产生大量的污水，目前普遍采用的处理方法是多个沉淀池或沉淀桶串联，泥浆沉淀于底部，澄清的水由水泵供给生产车间使用。但现有污水处理系统存在着运营成本高、循环水质量差和对环境造成污染等问题。
实用新型内容
本实用新型提供一种采用封闭式管道连接，组合方式灵活，占地面积小，循环水净化程度高，处理量大，对环境污染小的人造花岗石石英石污水处理系统。
为达到上述目的，本实用新型的技术解决方案是，提供一种人造花岗石石英石污水处理系统，包括污水池、加药装置、污水塔和净水塔，所述污水池前端连接导向沟，并在连接处设置有格栅，所述污水池中有液下排污泵，所述排污泵与所述污水塔之间由污水管连接;所述污水塔顶部设置有出水堰，所述出水堰连接到所述净水塔，所述净水塔顶部有管道通往清水池，所述污水塔和所述净水塔底部污泥均通过管道排入污泥搅拌池，所述搅拌池底部通过抽泥管道与污泥泵连接，所述污泥泵另一端连接压滤机。
上述技术方案可优选地，所述加药装置包括搅拌器、计量泵(6)、输药管道，所述计量泵与电磁阀连接，所述输药管道分别与所述污水管连接并在连接点前设置单向阀。
上述技术方案可优选地，所述两个排污泵与对应的所述电磁阀同时开启或关闭，所述排污泵不同时开启。
上述技术方案可优选地，所述污水塔底部呈锥形并安装有气动阀门控制排放沉渣，所述净水塔底部设置有气动阀门控制排放沉渣，气动阀门和气动阀门分别与空气压缩机连接。
上述技术方案可优选地，所述搅拌池内设置有污泥搅拌机。
上述技术方案可优选地，所述所有管道采用封闭式连接。
上述技术方案可优选地，所述系统通过中心控制单元自动控制。
此污水处理系统组合方式灵活，占地面积小，循环水净化程度高，处理量大;采用自动化智能控制，维护人员少，劳动强度低;采用封闭式管道连接，确保场地环境整洁，适用于各类规模的相关企业;系统集沉淀、浓缩、压滤除渣于一体，功能齐全，工艺先进，处理效果好。
