申请日2012.08.13
公开(公告)日2013.05.08
IPC分类号C02F9/08; C02F1/78; C02F1/32
摘要
本实用新型公开了一种玻璃钢污水处理管，其特征在于，玻璃钢污水处理管主要由过滤管、主体管、螺旋桨片、臭氧进气口等几部分组成。在过滤管内顺次排列粗格栅和细格栅;一级流入管和一级流出管位于过滤管两侧;螺旋桨片均匀串排在连杆上，位于主体管内，旋转时通过转动使流经管体的污水受到搅动旋转，使待处理的污水和臭氧充分接触。螺旋桨片之间的连杆上装有紫外线发射管;二级流入管和二级流出管位于主体管两侧。所述污水处理管主体管为玻璃钢一次成型，本实用新型具有密封性好、无渗漏、耐腐蚀性强、抗压力强、强度高等优点。
权利要求书

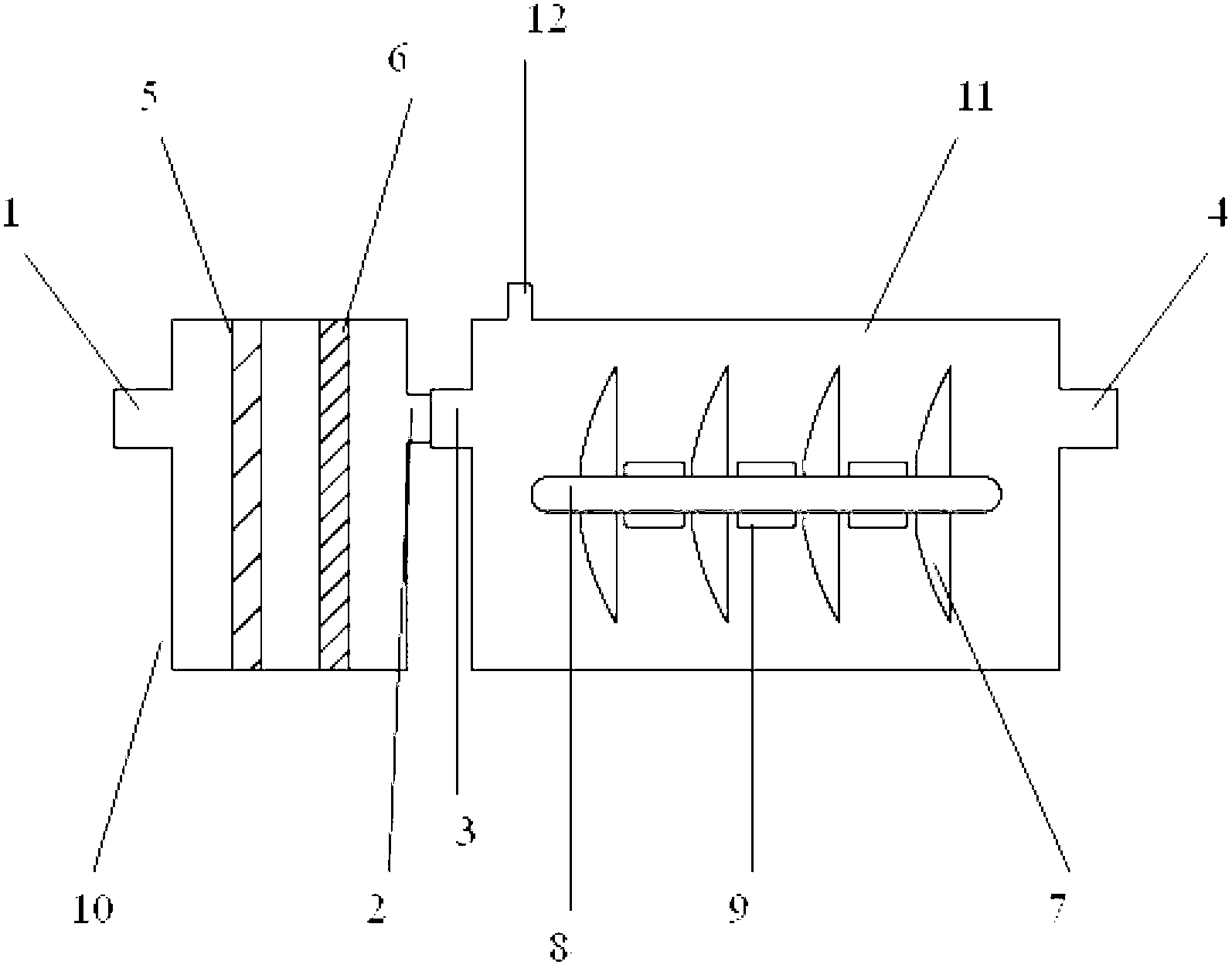

1.一种玻璃钢污水处理管，其特征在于：玻璃钢污水处理管主要由过滤管、粗格栅、细格栅、流入管、流出管、主体管、螺旋桨片、紫外发射管、臭氧进气口几部分组成，其中所述流入管包括一级流入管和二级流入管，所述流出管包括一级流出管和二级流出管;粗格栅和细格栅安装在过滤管内，一级流入管和一级流出管分别位于过滤管两侧;螺旋桨片安装在连杆上，位于主体管内，螺旋桨片之间的连杆上装有紫外线发射管;二级流入管和二级流出管位于主体管两侧，过滤管和主体管通过一级流出管和二级流入管连接。
2.如权利要求1所述的一种玻璃钢污水处理管，其特征在于：所述的粗格栅和细格栅按照粗格栅在前细格栅在后的顺序，通过卡扣以可以拆卸的方式顺次固定在过滤管内。
3.如权利要求1所述的一种玻璃钢污水处理管，其特征在于：所述的螺旋桨片数量为四副，并以同等间隔安装在连杆上，螺旋桨片间隙之间装有六个紫外线发射管。
4.如权利要求1所述的一种玻璃钢污水处理管，其特征在于：所述的过滤管和主体管，通过过滤管的一级流出管和主体管的二级流入管对应的螺纹连接。
5.如权利要求1所述的一种玻璃钢污水处理管，其特征在于：所述的臭氧进气口位于主体管上部接近于二级流入管的位置。
说明书
一种玻璃钢污水处理管
技术领域
本实用新型涉及污水处理装置，尤其涉及一种玻璃钢污水处理管。
背景技术
传统的砖砌、钢筋混凝土、塑料材质的污水处理装置存在易渗漏、耐腐性能差、强度差、耐压力差且造价高等问题;一般的利用臭氧氧化污水中的有害物质来处理污水，氧化能力差强人意，尤其是一些能够致癌的卤代物，去除的效率很低。
实用新型内容
本实用新型针对上述弊端，设计开发了一种玻璃钢污水处理管。本实用新型提供一种密封性好、耐腐蚀性强、抗压力强、臭氧利用率高的玻璃钢污水处理管。
本实用新型的玻璃钢污水处理管，主要由过滤管、粗格栅、细格栅、流入管、流出管、主体管、螺旋桨片、紫外发射管、臭氧进气口几部分组成，其中所述流入管包括一级流入管和二级流入管，所述流出管包括一级流出管和二级流出管;粗格栅和细格栅安装在过滤管内，一级流入管和一级流出管分别位于过滤管两侧;螺旋桨片安装在连杆上，位于主体管内，螺旋桨片之间的连杆上装有紫外线发射管;二级流入管和二级流出管位于主体管两侧，过滤管和主体管通过一级流出管和二级流入管连接。本实用新型具有密封性好、无渗漏、耐腐蚀性强、抗压力强、强度高等优点。
优选的是，所述的一种玻璃钢污水处理管，其特征在于：所述的粗格栅和细格栅按照粗格栅在前细格栅在后的顺序，通过卡扣以可以拆卸的方式顺次固定在过滤管内。
优选的是，所述的一种玻璃钢污水处理管，其特征在于：所述的螺旋桨片数量为四副，并以同等间隔安装在连杆上，螺旋桨片间隙之间装有六个紫 外线发射管。
优选的是，所述的一种玻璃钢污水处理管，其特征在于：所述的过滤管和主体管，通过过滤管的一级流出管和主体管的二级流入管对应的螺纹连接。
优选的是，所述的一种玻璃钢污水处理管，其特征在于：所述的臭氧进气口位于主体管上部接近于二级流入管的位置，有利于臭氧和污水的接触混合。
本实用新型提供的一种玻璃钢污水处理管，具有良好的密封性和耐腐蚀性，抗压力强，工艺简单，通过四副螺旋桨片的旋转，有效提高臭氧的利用率。通过过滤管和主体管逐级处理，提高污水处理效果。
