申请日2012.04.10
公开(公告)日2012.10.31
IPC分类号C02F9/02; C02F1/52; C02F1/24; C02F1/20
摘要
本实用新型公开了用于厌氧生化处理后污水脱泥脱臭的气浮装置，包括顺序连通的气液分离罐、混凝器和气浮罐，所述气液分离罐的气相出口连通有气体焚烧装置，所述气液分离罐的液相出口连通所述混凝器的进口，所述气浮罐内腔由竖直隔板分为上部连通的气浮室和澄清污水室，所述混凝器的出口连通所述气浮罐的气浮室，所述澄清污水室和气浮室之间顺序设有输送泵和溶气罐，所述混凝器外壁设有絮凝剂进口，所述气浮罐上部设有脱泥装置。本实用新型占地面积小、污泥提取方便并且没有生化臭味散发。
权利要求书
1.用于厌氧生化处理后污水脱泥脱臭的气浮装置，其特征在于：包括顺序 连通的气液分离罐、混凝器和气浮罐，所述气液分离罐的气相出口连通有气体 焚烧装置，所述气液分离罐的液相出口连通所述混凝器的进口，所述气浮罐内 腔由竖直隔板分为上部连通的气浮室和澄清污水室，所述混凝器的出口连通所 述气浮罐的气浮室，所述澄清污水室和气浮室之间顺序设有输送泵和溶气罐， 所述混凝器外壁设有絮凝剂进口，所述气浮罐上部设有脱泥装置。
2.如权利要求1所述的用于厌氧生化处理后污水 脱泥脱臭的气浮装置，其 特征在于：所述脱泥装置包括设在气浮室顶部的刮泥机和设在澄清污水室顶部 的排泥槽。
3.如权利要求1所述的用于厌氧生化处理后污水脱泥脱臭的气浮装置，其 特征在于：所述气浮室侧壁和内腔下部分别设有絮凝污泥进口和射流器，所述 澄清污水室侧壁分别设有澄清污水出口和澄清污水排出口，所述混凝器的出口 连通所述絮凝污泥进口，所述澄清污水出口和射流器之间顺序设有输送泵和溶 气罐。
4.如权利要求1所述的用于厌氧生化处理后污水脱泥脱臭的气浮装置，其 特征在于：所述溶气罐内部填充有环状陶瓷填料。
5.如权利要求3所述的用于厌氧生化处理后污水脱泥脱臭的气浮装置，其 特征在于：所述絮凝污泥进口位于所述射流器上方。
6.如权利要求1所述的用于厌氧生化处理后污水脱泥脱臭的气浮装置，其 特征在于：所述澄清污水室底部设有排渣口。
7.如权利要求1所述的用于厌氧生化处理后污水脱泥脱臭的气浮装置，其 特征在于：所述溶气罐为高压溶气罐。
8.如权利要求3所述的用于厌氧生化处理后污水脱泥脱臭的气浮装置，其 特征在于：所述溶气罐顶部设有溶气罐进口和空气进口，所述澄清污水出口和 溶气罐进口通过输送泵连通。
说明书
用于厌氧生化处理后污水脱泥脱臭的气浮装置
技术领域
本实用新型涉及环保设备技术领域，尤其涉及用于厌氧生化处理后污水脱 泥脱臭的气浮装置。
背景技术
在环保领域中经常涉及污水处理，厌氧生化工艺是常用的生产方法。采用 厌氧生化工艺对污水进行处理时，厌氧出水中会夹带有大量的老化污泥和恶臭 味。传统的脱泥工艺是采用污泥沉降池，这种方法存在两种问题：一是，污泥 池占地面积大，而且是露天敞开，这样会散发臭味。如果将沉降池覆盖，又会 因污泥发酵而发生污泥部分上浮，沉降效果差。二是，沉降污泥收集需要设置 吸泥装置，吸泥装置的来回运行会对池底产生扰动影响沉淀，而且吸出的污泥 含水量较高，影响了后续污泥脱水操作。传统的脱泥工艺存在占地大、散发臭 味大污染环境、沉降效果差和吸出的污泥含水量高的缺点。
实用新型内容
本实用新型所要解决的技术问题是：针对现有技术存在的不足，提供一种 占地面积小、污泥提取方便和没有生化臭味散发的用于厌氧生化处理后污水脱 泥脱臭的气浮装置。
为解决上述技术问题，本实用新型的技术方案是：

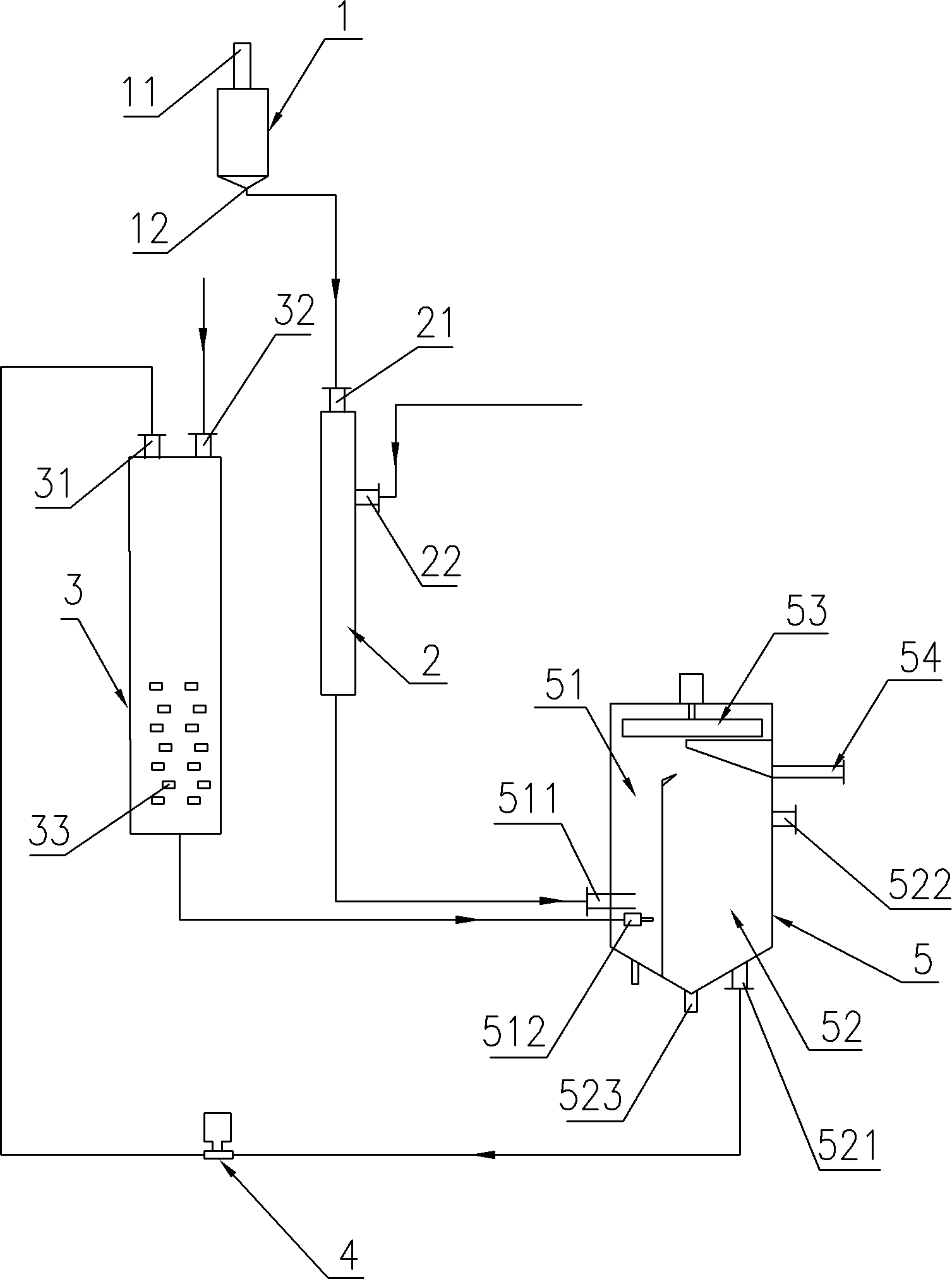

用于厌氧生化处理后污水脱泥脱臭的气浮装置，包括顺序连通的气液分离 罐、混凝器和气浮罐，所述气液分离罐的气相出口连通有气体焚烧装置，所述 气液分离罐的液相出口连通所述混凝器的进口，所述气浮罐内腔由竖直隔板分 为上部连通的气浮室和澄清污水室，所述混凝器的出口连通所述气浮罐的气浮 室，所述澄清污水室和气浮室之间顺序设有输送泵和溶气罐，所述混凝器外壁 设有絮凝剂进口，所述气浮罐上部设有脱泥装置。
其中，所述脱泥装置包括设在气浮室顶部的刮泥机和设在澄清污水室顶部 的排泥槽。
作为一种优选，所述气浮室侧壁和内腔下部分别设有絮凝污泥进口和射流 器，所述澄清污水室侧壁分别设有澄清污水出口和澄清污水排出口，所述混凝 器的出口连通所述絮凝污泥进口，所述澄清污水出口和射流器之间顺序设有输 送泵和溶气罐。
作为一种改进，所述溶气罐内部填充有环状陶瓷填料。
作为一种改进，所述絮凝污泥进口位于所述射流器上方。
其中，所述澄清污水室底部设有排渣口。
作为一种优选，所述溶气罐为高压溶气罐。
作为一种改进，所述溶气罐顶部设有溶气罐进口和空气进口，所述澄清污 水出口和溶气罐进口通过输送泵连通。
由于采用了上述技术方案，本实用新型的有益效果是：
1.本实用新型的气液分离罐顶部设有气相出口，气相出口连接焚烧装置， 污水中的生化气味经过气液分离罐分离后引入焚烧装置焚烧，不会产生臭味。 混凝器外壁设有絮凝剂进口，絮凝剂经过絮凝剂进口流入混凝器，与脱臭污水 混合，使脱臭污水中的污泥在絮凝剂作用下聚集成污泥块，加快了污泥的絮凝 速度。澄清污水出口和射流器之间顺序连通有输送泵和溶气罐，在输送泵的作 用下，澄清污水室中的澄清污水进入溶气罐，和经过空气进口进入溶气罐的空 气进行混合形成溶气水，溶气水在射流器作用下散布出小气泡，使进入气浮罐 内部的污泥块上浮到液面;在刮泥机的作用下经由排泥槽排出。采用本实用新 型的结构，气浮罐内腔由竖直隔板分为上部连通的气浮室和澄清污水室，各装 置之间结构紧凑，有效的减少了占地面积。
2.本实用新型的溶气罐内部填充有环状陶瓷填料，环状陶瓷填料增加了澄 清污水和空气的接触面积，增加了澄清污水中的空气含量，提高了气浮罐内部 的空气量，使污泥块上浮量增加。
3.本实用新型的絮凝污泥进口位于射流器上方，从射流器出来的溶气水可 以直接作用于污泥块使污泥块上浮，减少了污泥块下沉的数量。澄清污水室底 部设有排渣口，可以排除澄清污水中沉降的污泥渣。
4.本实用新型的溶气罐为高压溶气罐，在压力下可以增加澄清污水中的空 气含量，也提高了溶气水进入射流器的速度。
