申请日2012.06.11
公开(公告)日2013.01.09
IPC分类号C02F1/00
摘要
本实用新型公开了一种污水处理设备用防渗漏铸铁密封室盖，其螺纹线处采用圆角过渡，构成密封室盖的主体;圆角位于螺纹线处并沿整个密封室盖圆周布置，且圆角大小与垂直的两条直角边光滑过渡。结合铸造成型理论，本实用新型将密封室盖的螺纹线处的直角设计改为圆角光滑设计，沿整个密封室盖圆周布置，消除尖角，从而解决铸造过程中此位置的缩松渗漏。
权利要求书
1.一种污水处理设备用防渗漏铸铁密封室盖，其特征在于，所述一种污水处理设备用防渗漏铸铁密封室盖的螺纹线(2)处采用圆角(3)过渡，构成密封室盖的主体(1);圆角(3)位于螺纹线(2)处并沿整个密封室盖圆周布置，且圆角(3)大小与垂直的两条直角边(4)光滑过渡。
说明书
一种污水处理设备用防渗漏铸铁密封室盖
技术领域
本实用新型特别涉及一种污水处理设备用防渗漏铸铁密封室盖。
背景技术
随着工业的快速发展，污水处理设备的要求也越来越高，减少污水在处理过程中的渗漏量，是提高污水处理效率，提高设备使用寿命，减少环境污染的手段之一。而在总的渗漏量中由于密封室盖的缺陷占到10%以上。为防止密封盖渗漏，通常需频繁更换密封室盖，造成设备停机，并且维护费用偏高。一般的密封盖室的螺纹线位置都属于直角设计，形成尖角，在铸造过程中对铁水的凝固顺序产生不利影响，形成铸造热节，容易产生缩松造成渗漏。
发明内容
发明目的：为了解决上述背景技术中普通密封盖存在的缩松渗漏问题，提供一种污水处理设备用防渗漏铸铁密封室盖。

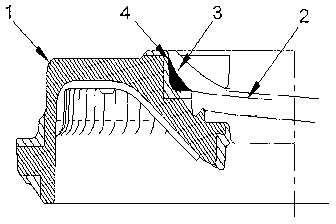

采用的技术方案：一种污水处理设备用防渗漏铸铁密封室盖，其螺纹线2处采用圆角3过渡，构成密封室盖的主体1;圆角3位于螺纹线2处并沿整个密封室盖圆周布置，且圆角3大小与垂直的两条直角边4光滑过渡。
有益效果：结合铸造成型理论，本实用新型将密封室盖的螺纹线处的直角设计改为圆角光滑设计，沿整个密封室盖圆周布置，消除尖角，从而解决铸造过程中此位置的缩松渗漏。
