申请日2012.06.06
公开(公告)日2012.12.19
IPC分类号C02F3/34
摘要
本实用新型公开了一种高浓度有机废水生化处理装置，包括待处理废水储存箱，待处理废水储存箱由进水管道通过进水泵与反应器连接;反应器由出水管道通过出水泵与处理后的废水储存箱连接;反应器内设置有带筛孔的填料层底板，填料层底板上设置有填料层;反应器内还设置有与空气压缩机连接的曝气装置;反应器的底部设置有排泥管;填料层为包括球型亲水性的聚氨酯泡沫、改性的塑料悬浮球及陶瓷环填料的组合填料层;本实用新型通过对填料类型进行优化，可提高处理效率，达到直接排放的目的;本实用新型还对反应器的构造进行优化，如采用PLC自动控制系统，在反应器出水管道口下端设挡板，采用射流曝气器等，可更好地降解高浓度有机废水。
权利要求书
1.一种高浓度有机废水生化处理装置，包括待处理废水储存箱，待处理废水储存箱由进水管道通过进水泵与反应器连接;反应器由出水管道通过出水泵与处理后的废水储存箱连接;反应器内设置有带筛孔的填料层底板，填料层底板上设置有填料层;反应器内还设置有与空气压缩机连接的曝气装置;反应器的底部设置有排泥管;其特征在于，所述填料层为包括球型亲水性的聚氨酯泡沫、改性的塑料悬浮球及陶瓷环填料的组合填料层。
2.根据权利要求1所述的高浓度有机废水生化处理装置，其特征在于，所述组合填料层占反应器有效容积的10-20%。
3.根据权利要求2所述的高浓度有机废水生化处理装置，其特征在于，所述组合填料层的最低处距排泥管口2-5厘米。
4.根据权利要求1所述的高浓度有机废水生化处理装置，其特征在于，所述曝气装置为射流曝气器，所述射流曝气器口设置在填料层底板的下方。
5.根据权利要求4所述的高浓度有机废水生化处理装置，其特征在于，所述射流曝气器口距排泥管口2-5厘米。
6.根据权利要求1所述的高浓度有机废水生化处理装置，其特征在于，所述反应器内出水管道口下端设置有挡板。
7.根据权利要求1所述的高浓度有机废水生化处理装置，其特征在于，还包括pH缓冲溶液箱及加药泵，所述pH缓冲溶液箱通过加药泵与反应器连接;反应器内还设置有分别与pH值测定仪、温度控制仪、DO测定仪连接的pH值传感器、温度传感器及DO传感器;
还包括PLC自动控制装置，所述PLC自动控制装置与进水泵、出水泵、空气压缩机、加药泵、pH值测定仪、温度控制仪、DO测定仪分别连接。
8.根据权利要求1所述的高浓度有机废水生化处理装置，其特征在于，所述进水泵处还连接有液体流量计;所述空气压缩机处还连接有转子 流量计。
9.根据权利要求1所述的高浓度有机废水生化处理装置，其特征在于，所述反应器内还设置有搅拌器，且反应器上还设置有取样口。
说明书
一种高浓度有机废水生化处理装置
技术领域
本实用新型涉及废水处理装置领域，具体地，涉及一种高浓度有机废 水(如焦化废水、制药废水等)的生化处理装置。
背景技术
焦化废水、制药废水等高浓度有机废水具有以下特点：COD、BOD5及氨 氮浓度都较高，且可生化性较差;成分复杂，含有芳香族化合物和杂 环化合物，另外还含有硫化物、氮化物、重金属和有毒有机物;三是 色度高，有异味，有些废水散发出刺鼻恶臭，给周围环境造成不良影 响;水力负荷波动较大，焦化废水为例,一座中等规模的焦化厂,其水 量在一天内可由约10 m3/ h变化到40 m3/ h ,废水的COD浓度也 可由约1000 mg/ L变化到3000mg/ L以上,甚至更高，而制药废水除 水量随生产工序的变化而剧烈变化外, COD浓度更是可由每升几百毫 克变化到几万毫克。目前，我国对高浓度有机废水的排放有严格的规 定，排水不符合《污水排入城市下水道水质标准》(CJ3082-1996)和 《污水综合排放标准》(GB8978-1996)三级标准或者环保局规定的排 放标准的企业，要限期进行预处理，达标后再排入工业区排水管道。
而序批式生物膜反应器(Sequencing batch Biofilm Reactor，S BBR)是在SBR基础上发展起来的一种工艺，在反应器内填充粘土、无 烟煤颗粒、沙砾等惰性颗粒材料，或者活性碳、海绵及塑料类填料， 纤维与塑料复合的组合填料等。SBBR的运行模式为进水、反应、排水 三个阶段：反应阶段，废水一般处于循环流动状态，而在整个运行周 期中，在固定床中附着生长的载体固定不动，在反应器内的位置相对 不变。SBBR既继承了SBR的运行条件上的优势，又兼具生物膜反应器的 特点，而生物膜是由高度密集的好 氧菌、厌氧菌、兼性菌、真菌、原生动物以及藻类等组成的生态系统 ，对于高浓度有机废水有很好的降解效果。反应器填料类型及构造是 影响SBBR运行效果的重要因素，本装置从SBBR的反应器形式上做了改 进，以期达到很好的降解高浓度有机废水的目的。
实用新型内容
本实用新型的目的在于提供一种处理效率高的高浓度有机废水生化处 理装置，经处理的高浓度有机废水可以达到直接排放的标准。
为了实现上述目的，本实用新型采用如下技术方案：

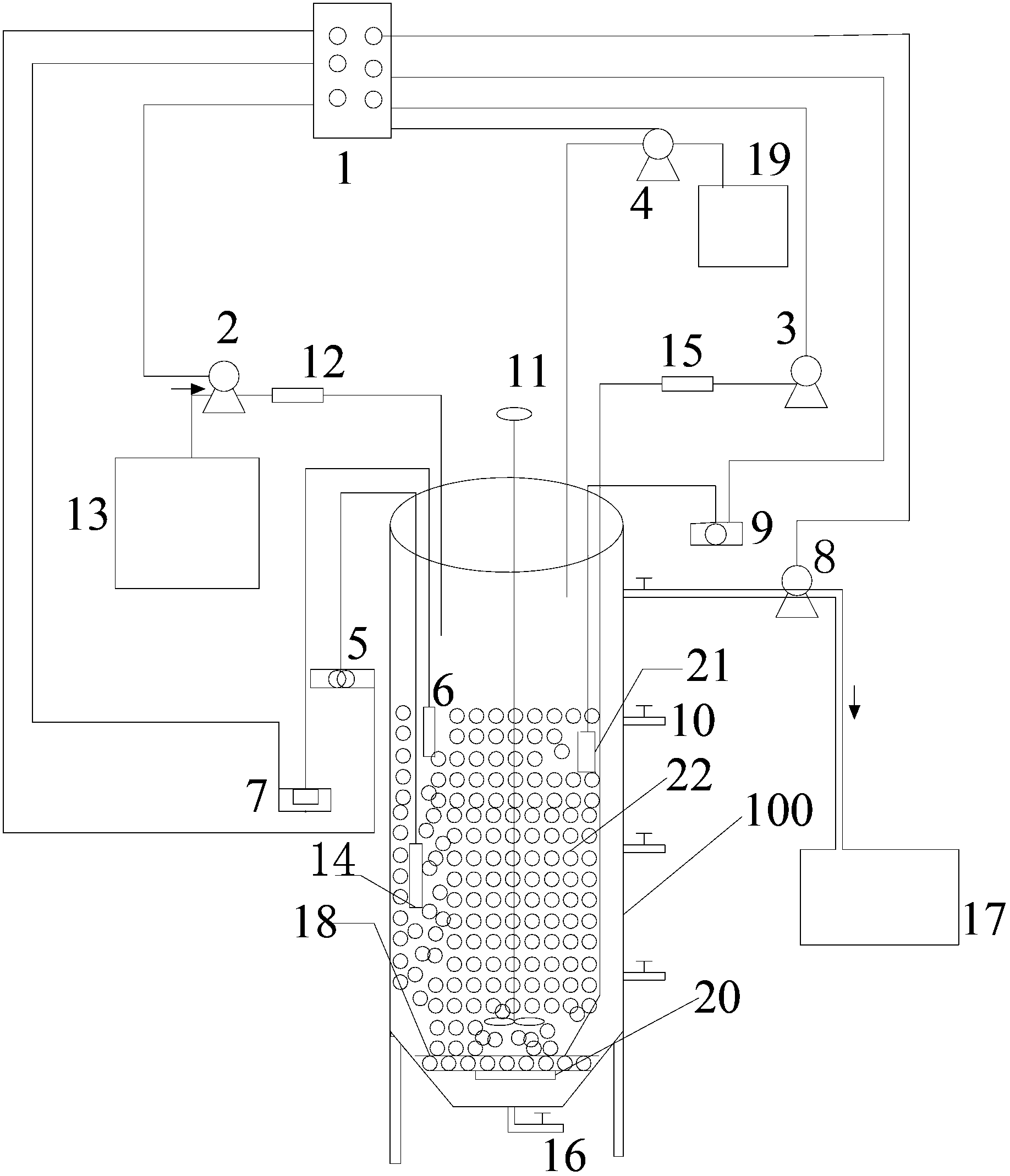

一种高浓度有机废水生化处理装置，包括待处理废水储存箱，待处理 废水储存箱由进水管道通过进水泵与反应器连接;反应器由出水管道 通过出水泵与处理后的废水储存箱连接;反应器内设置有带筛孔的填 料层底板，填料层底板上设置有填料层;反应器内还设置有与空气压 缩机连接的曝气装置;反应器的底部设置有排泥管;所述填料层为包 括球型亲水性的聚氨酯泡沫、改性的塑料悬浮球及陶瓷环填料的组合 填料层。
进一步地，所述组合填料层占反应器有效容积的10-20%。
进一步地，所述组合填料层的最低处距排泥管口2-5厘米。
进一步地，所述曝气装置为射流曝气器，所述射流曝气器口设置在填 料层底板的下方。
进一步地，所述射流曝气器口距排泥管口2-5厘米。
进一步地，所述反应器内出水管道口下端设置有挡板。
进一步地，还包括PH缓冲溶液箱及加药泵，所述PH缓冲溶液箱通过加 药泵与反应器连接;反应器内还设置有分别与PH值测定仪、温度控制 仪、DO测定仪连接的PH值传感器、温度传感器及DO传感器; 还包括 PLC自动控制装置，所述PLC自动控制装置与进水泵、出水泵、空气压 缩机、加药泵、PH值测定仪、温度控制仪、DO测定仪分别连接。
进一步地，所述进水泵处还连接有液体流量计;所述空气压缩机处还 连接有转子流量计。
进一步地，所述反应器内还设置有搅拌器，且反应器上还设置有取样 口。
与现有技术相比，本实用新型具有以下有益效果：
1、处理效率高。采用球型亲水性的聚氨酯泡沫及改性后的塑料悬浮球 组合填料层加快附着态微生物膜的挂膜速度，提高了微生物的附着能 力，使生物量增加，生物膜变厚;另外采用陶瓷环填料避免悬浮态微 生物的过分流失，使SBBR中微生物相多样化，生物的食物链长，并能 存活世代时间长的微生物，对成分复杂的有机废水有很好的处理效果 ，达到直接排放的目的。
2、投资费用省，本装置一次性投资低，其中所用的组合填料层亲水性 好，在水体中性质稳定，耐碰撞，损耗低，使用年限长，并且价格较 为合理，具有较高的经济效益和环境效益。
3、采用射流曝气器代替常用的穿孔管曝气，可防止曝气管的堵塞。
4、在反应器内出水管道口的下端设置挡板，可避免排水时的填料外排 。
5、采用PLC自动控制系统优化SBBR的运行条件，自动化程度高，节省 人力。
6、工艺流程少，设备占地面积小，污泥排放量少，污泥处理费用低， 系统抗冲击性强，适应范围广，对于难处理的高浓度有机废水处理效 果显著。
