申请日2012.06.07
公开(公告)日2012.10.17
IPC分类号B63B29/16
摘要

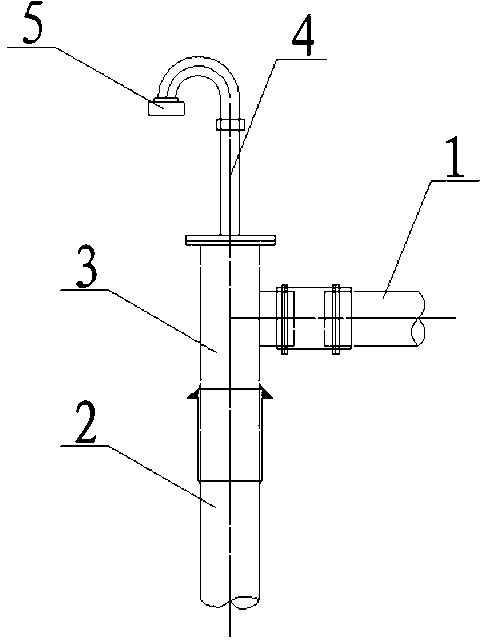

本发明涉及一种卫生单元粪便管、污水管反虹吸透气装置，包括一鹅颈管和一透气装置，鹅颈管一端分别连通污水管和粪便管，鹅颈管另一端连接透气装置，透气装置由透气管和密封挡板组成，透气管一端连通鹅颈管，透气管另一端端面上设有多个透气孔，密封挡板设置于透气管内且平行于透气孔端面，密封挡板与多个透气孔呈压合封闭透气孔或脱离开启透气孔状态。该装置用料少，制作简单，批量制作成本低，安装方便，可节省大量劳动力成本，适合各类船舶上使用。
权利要求书
1.一种卫生单元粪便管、污水管反虹吸透气装置，包括一鹅颈管和一透气装置，鹅颈管一端分别连通污水管和粪便管，鹅颈管另一端连接透气装置，其特征在于：所述透气装置由透气管和密封挡板组成，透气管一端连通鹅颈管，透气管另一端端面上设有多个透气孔，密封挡板设置于透气管内且平行于透气孔端面，密封挡板与多个透气孔呈压合封闭透气孔或脱离开启透气孔状态。
2.根据权利要求1所述的卫生单元粪便管、污水管反虹吸透气装置，其特征是：所述鹅颈管一端经异径法兰分别连通污水管和粪便管，鹅颈管、异径法兰和粪便管同轴心。
说明书
卫生单元粪便管、污水管反虹吸透气装置
技术领域
本发明涉及一种船舶设备，具体说是一种预防船舶下水憋气的卫生单元粪便管、污水管反虹吸透气装置。
背景技术
现在船舶舱室黑水管和灰水管在卫生单元使用时经常会出现憋气现象，造成管路不通畅，甚至堵塞，严重影响使用效果。当前的设计一般是在憋气处设置Φ60mm的透气管，同时将透气应引至空气流通良好的桥楼甲板或烟囱的顶部，管端设有铜丝网。一般船舶上层建筑较多，需要在每个卫生单元的落水管上设置透气管，从底层将透气管引伸至上层建筑最顶层，浪费大量管材，增大施工工作量。
发明内容
针对现有技术中的不足，本发明的目的是提供一种结构简单，制作成本低，使用便捷、安全，能有效确保污水管路正常排放，防止臭气进入舱室的卫生单元粪便管、污水管反虹吸透气装置。
为达到上述目的，本发明采用的技术方案是：一种卫生单元粪便管、污水管反虹吸透气装置，包括一鹅颈管和一透气装置，鹅颈管一端分别连通污水管和粪便管，鹅颈管另一端连接透气装置，其特征在于所述透气装置由透气管和密封挡板组成，透气管一端连通鹅颈管，透气管另一端端面上设有多个透气孔，密封挡板设置于透气管内且平行于透气孔端面，密封挡板与多个透气孔呈压合封闭透气孔或脱离开启透气孔状态。
所述鹅颈管一端经异径法兰分别连通污水管和粪便管，鹅颈管、异径法兰和粪便管同轴心。
本发明利用反虹吸原理，在污水管向粪便管排污时，鹅颈管内呈负压状态，密封挡板与多个透气孔脱离开启透气孔，从而达到允许空气进入管路使排放通畅，以及排污停止时，鹅颈管内呈正压状态，密封挡板与多个透气孔压合封闭透气孔，阻止臭气进入舱室。该装置用料少，制作简单，批量制作成本低，安装方便，可节省大量劳动力成本，适合各类船舶上使用。
