申请日2012.06.08
公开(公告)日2013.01.02
IPC分类号C02F9/06; C02F1/40; C02F1/469
摘要
本实用新型公开了废水处理设备领域的一种焦化废水除盐装置，以解决目前焦化废水中的悬浮物、油分会吸附在除盐装置的电吸附电极材料上，导致电吸附效率下降的问题。它包括用管道顺次连接的进水口、泵、电吸附处理槽和出水口，电吸附处理槽中有相对布置的与直流稳压电源正负极相连接的电极板，其在于，在电吸附处理槽之前的管路上连接有过滤除油装置，所述过滤除油装置为滤筒内设滤芯结构，滤芯采用改性兰炭材料。本实用新型在电吸附处理槽之前的管路上连接有过滤除油装置，可对焦化废水进行预处理，提前去除各种悬浮物，色度和油分，再经过电吸附处理槽除盐，除盐效果大大增强。
权利要求书
1.一种焦化废水除盐装置，包括用管道顺次连接的进水口、泵、电吸附处理槽和出水口，电吸附处理槽中有相对布置的与直流稳压电源正负极相连接的电极板，其特征在于：在电吸附处理槽之前的管路上连接有过滤除油装置。
2.根据权利要求1所述的一种焦化废水除盐装置，其特征在于：所述过滤除油装置为滤筒内设滤芯结构，滤芯采用改性兰炭材料。
说明书
一种焦化废水除盐装置
技术领域
本实用新型涉及废水处理设备领域的一种焦化废水除盐装置。
背景技术
焦化废水一直是冶金行业废水治理难点之一，随着近几年焦化废水生化处理工艺不断发展，焦化生化外排水在COD、NH3-N等污染物指标上已能达到国家一级排放标准，但是仍然不能达到回用标准。因为废水中含有大量的盐分，电导率在5000-6000 μs cm-1，长期使用会导致管道腐蚀、结垢，甚至对设备造成伤害。因此，焦化废水除盐技术势在必行。电吸附作为近年来的一项新兴除盐技术，具有运行成本低、无二次污染、操作及维护简便的优点。在工业废水除盐方面，现有的电吸附除盐装置研究较少，且一般实验装置复杂，除盐效率不高，水处理成本较高。常规的电吸附电极材料是碳基质的石墨和活性炭，焦化废水中的悬浮物、油分会吸附在电吸附电极材料上，导致电吸附效率下降，甚至损坏电极材料。
实用新型内容
本实用新型的目的在于克服现有技术缺陷，提供一种焦化废水除盐装置，可以同时去除焦化废水中的悬浮物，色度和油分，避免电吸附电极材料的污染，且该装置电吸附效率高，吨水处理成本低。

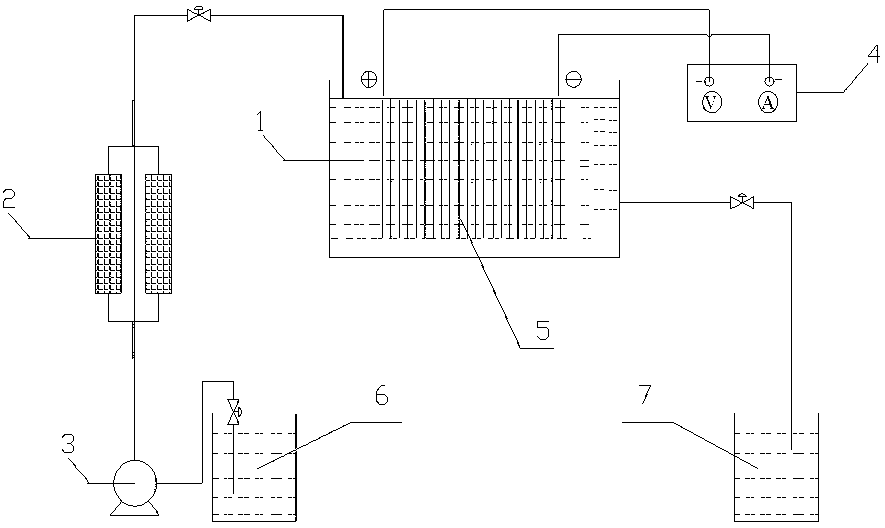

本实用新型的技术方案是这样实现的：一种焦化废水除盐装置，包括用管道顺次连接的进水口、泵、电吸附处理槽和出水口，电吸附处理槽中有相对布置的与直流稳压电源正负极相连接的电极板，其在于，在电吸附处理槽之前的管路上连接有过滤除油装置。
优选的，所述过滤除油装置为滤筒内设滤芯结构，滤芯采用改性兰炭材料。
本实用新型在电吸附处理槽之前的管路上连接有过滤除油装置，可对焦化废水进行预处理，提前去除各种悬浮物，色度和油分，再经过电吸附处理槽除盐，除盐效果大大增强，实践证明，除盐率85 %以上，得水率>75%，吨水处理成本<1元。
