申请日2012.06.11
公开(公告)日2013.01.30
IPC分类号C02F103/28; C02F9/14
摘要
本实用新型涉及一种废水处理装置，具体讲是涉及一种新型造纸废水处理组合装置，其属于废水处理领域，其还包括：气浮装置和表曝好氧装置，主管路上设有水在线监测仪表和表曝好氧装置，水在线监测仪表和表曝好氧装置之间的主管路分为两个分支管路，第一分支管路上设有电动调节阀B和厌氧装置，第二分支管路上设有电动调节阀A和气浮装置;采用气浮与厌氧并联，使用在线仪表对进水水质水温进行监测，避免了由于水质、温度剧烈变化造成厌氧装置崩溃、短时间难以回复的情况。
权利要求书
1.一种新型造纸废水处理组合装置，其包括进水在线监测仪表和厌氧装置，其特征在于：其还包括：气浮装置和表曝好氧装置，主管路上设有进水在线监测仪表和表曝好氧装置，进水在线监测仪表和表曝好氧装置之间的主管路分为两个分支管路，第一分支管路上设有电动调节阀B和厌氧装置，第二分支管路上设有电动调节阀A和气浮装置。
2.根据权利要求1所述的一种新型造纸废水处理组合装置，其特征在于：造纸废水通过进水在线监测仪表的监测，在水质、水温正常情况下，电动调节阀B开启，电动调节阀A关闭;造纸废水进入厌氧装置处理，厌氧处理后废水进入表曝好氧装置处理后排放;当进水在线监测仪表监测进水水质、水温异常，装置自动切换电动调节阀A开启，电动调节阀B关闭，造纸废水进入气浮装置进行应急处理，处理后废水进入表曝好氧装置处理排放;在冬季时，调节电动调节阀A、电动调节阀B开启量，来水部分进入厌氧装置厌氧处理，部分进入气浮装置处理，处理后废水进入表曝好氧装置处理排放。
说明书
一种新型造纸废水处理组合装置
技术领域
本实用新型涉及一种废水处理装置，具体讲是涉及一种新型造纸废水处理组合装置，其属于废水处理领域。
背景技术
造纸废水主要来源于制浆、造纸部分的洗涤废水。该废水不仅SS含量高、色度大，而且还含有大量成分复杂的COD物质。属于较难处理废水。
现有的此类废水处理通常采用厌氧反应器+好氧工艺，此套装置在正常情况下能够保证出水处理达标。但厌氧对进水水质和水温条件比较敏感，在水质或水温剧烈变化情况下，厌氧菌会大量死亡，短时间难以恢复，且厌氧在冬季去除效率会大大降低，出水水质较难保证。
发明内容
鉴于已有产品存在的缺陷，本实用新型的目的是要提供一种新型造纸废水处理组合装置，其采用气浮与厌氧并联和表曝好氧组合成处理装置，以保证出水水质。

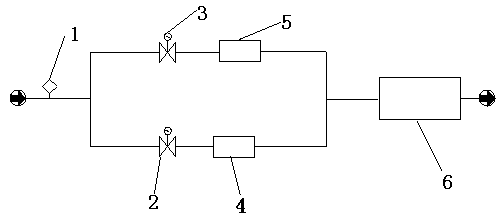

为了实现上述目的，本实用新型所提供的技术为一种新型造纸废水处理组合装置，其包括进水在线监测仪表和厌氧装置，其特征在于：其还包括：气浮装置和表曝好氧装置，主管路上设有进水在线监测仪表和表曝好氧装置，进水在线监测仪表和表曝好氧装置之间的主管路分为两个分支管路，第一分支管路上设有电动调节阀B和厌氧装置，第二分支管路上设有电动调节阀A和气浮装置。
本实用新型的工作过程为：造纸废水通过进水在线监测仪表的监测，在水质、水温正常情况下，电动调节阀B开启，电动调节阀A关闭。造纸废水进入厌氧装置处理，厌氧处理后废水进入表曝好氧装置处理后排放。当进水在线监测仪表监测进水水质、水温异常，装置自动切换电动调节阀A开启，电动调节阀B关闭，造纸废水进入气浮装置进行应急处理，处理后废水进入表曝好氧装置处理排放。在冬季时，调节电动调节阀A、电动调节阀B开启量，来水部分进入厌氧装置厌氧处理，部分进入气浮装置处理，处理后废水进入表曝好氧装置处理排放。
本实用新型的优点是：采用气浮与厌氧并联，使用在线仪表对进水水质水温进行监测，避免了由于水质、温度剧烈变化造成厌氧装置崩溃、短时间难以回复的情况，虽然气浮的去除效率比厌氧较低，但表曝好氧短期提高处理负荷可以满足处理要求;在冬季时，由于厌氧菌活性降低，少部分进水进入厌氧处理，大部分废水气浮处理，两套装置共同处理，厌氧、气浮装置都比单独运行减少了进水量，提高了处理效率，解决了冬季厌氧去除效率低，出水水质难以保证的问题;气浮装置投资较少，以较少的投资保障了处理装置的稳定运行。
