申请日2012.06.09
公开(公告)日2012.12.19
IPC分类号F16K11/00; F16K27/00
摘要
本实用新型公开了一种带有两用管接头的多路水处理阀，它是在阀体上连有两用管接头。所述两用管接头是在其外圆、内孔上对应连有环形卡箍槽、螺纹。所述两用管接头是进、出水管接头和排污水管接头的其中一种。工作中，利用阀体两用管接头与两种不同连接结构的水管互换连接使用，实现了与两种水管连接的通用化。同现有技术相比，明显地减少了使用不同连接结构专用水管的数量，有效地降低了企业的生产成本。
权利要求书
1.一种带有两用管接头的多路水处理阀，其特征在于：在阀体上连 有两用管接头。

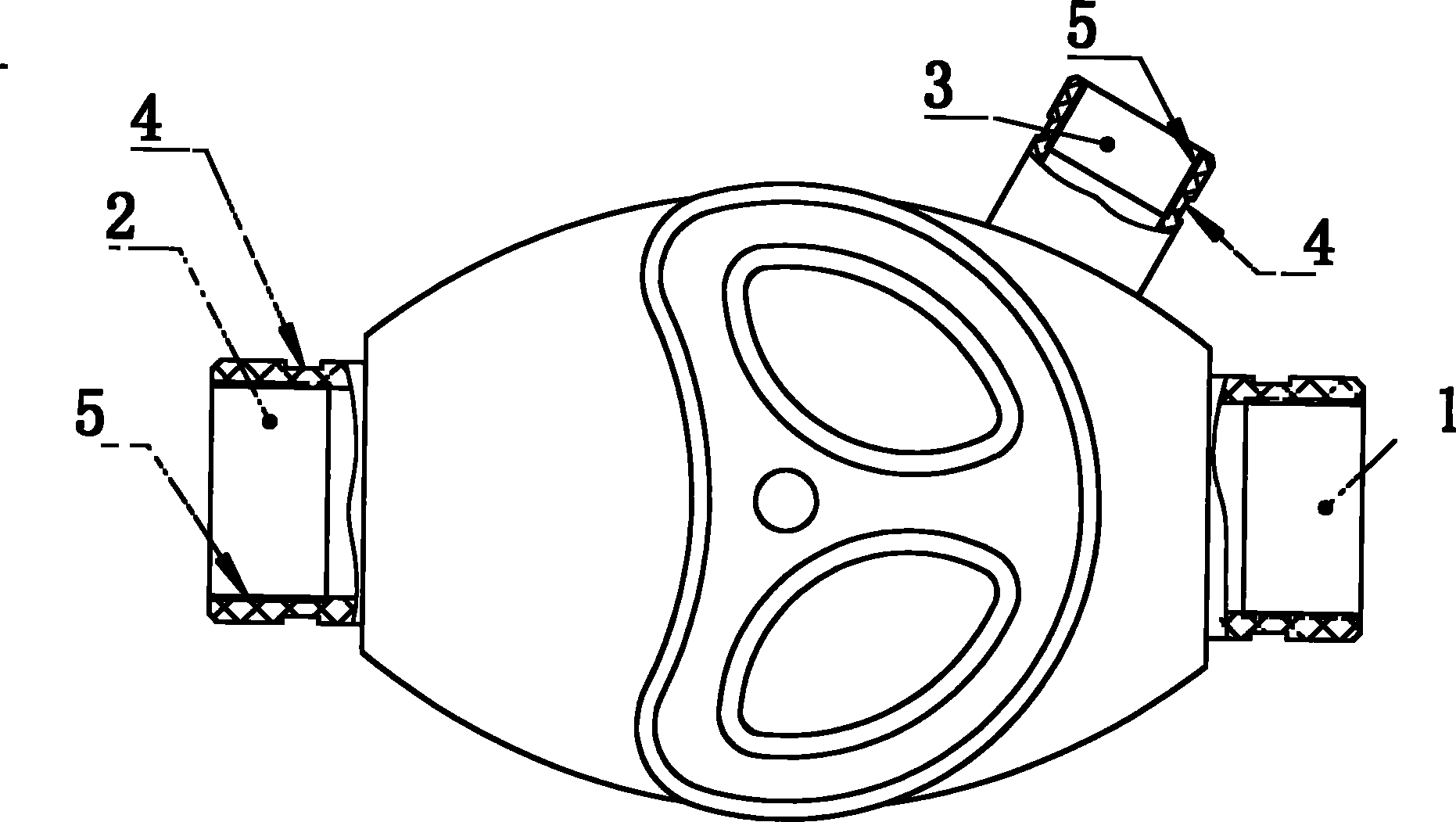

2.根据权利要求1带有两用管接头的多路水处理阀，其特征在于： 所述两用管接头是在其外圆、内孔上对应连有环形卡箍槽(4)、螺纹(5)。
3.根据权利要求1或2所述带有两用管接头的多路水处理阀，其特 征在于：所述两用管接头是进、出水管接头(1、2)和排污水管接头(3) 的其中一种。
说明书
带有两用管接头的多路水处理阀
(一)技术领域：本实用新型涉及水处理装置;具体涉及一种带有两 用管接头的多路水处理阀。
(二)背景技术：现有技术中多路水处理阀的管接头与水管连接结构 单一，通常是一种型号规格的多路水处理阀只能与单一连接结构的专 用水管配套连接。在实际生产中，企业要根据使用多种不同型号规格 的多路水处理阀，为之配套各种连接结构的专用水管。专阀、专管、 专用，增加了专用水管的使用数量，明显地提高了企业的生产成本。
(三)发明内容：针对上述现有技术存在的不足，本实用新型的目的 在于提供一种带有两用管接头的多路水处理阀，旨在工作中减少使用 不同连接结构专用水管的数量，以降低企业的生产成本。
为实现上述目的，本实用新型带有两用管接头的多路水处理阀的技 术方案是这样实现的，它是在阀体上连有两用管接头。
实施上述技术方案时，本实用新型所述两用管接头是在其外圆、内 孔上对应连有环形卡箍槽、螺纹。
实施上述技术方案时，本实用新型所述两用管接头是进、出水管接 头和排污水管接头的其中一种。
本实用新型通过采取上述结构，工作中，利用阀体两用管接头与两 种不同连接结构的水管互换连接使用，实现了与两种水管连接的通用 化。同现有技术相比，明显地减少了使用不同连接结构专用水管的数 量，有效地降低了企业的生产成本。
