城市和工业污泥干化及净化处理技术

发布时间:2018-8-24 15:26:32  中国污水处理工程网

  申请日2012.06.06

  公开(公告)日2012.12.26

  IPC分类号C02F11/12; F26B3/092; C02F11/18

  摘要

  本实用新型涉及一种城市和工业污泥干化及净化处理装置,包括干化机、污泥机械破碎机、高速热气流管道喷嘴、旋转轴、螺旋导流板、热烟气管道进入口、干渣出口、气流出口,干化机为圆柱状筒体,污泥机械破碎机出口与所述圆柱状筒体前端上的污泥入口相连;高速热气流管道喷嘴出气口与所述圆柱状筒体上进气口相连;所述旋转轴位于所述圆柱状筒体中心轴上;所述螺旋导流板设置在所述旋转轴上;所述热烟气管道进入口设置在所述圆柱状筒体的前端上,且沿圆柱状筒体的切向方向设置;所述干渣出口设置在所述圆柱状筒体后端的下部,所述气流出口设置在所述圆柱状筒体的后端的上部。该装置具有结构简单,体积小,节能且效率大大提高,处理量增大等优点。

  权利要求书

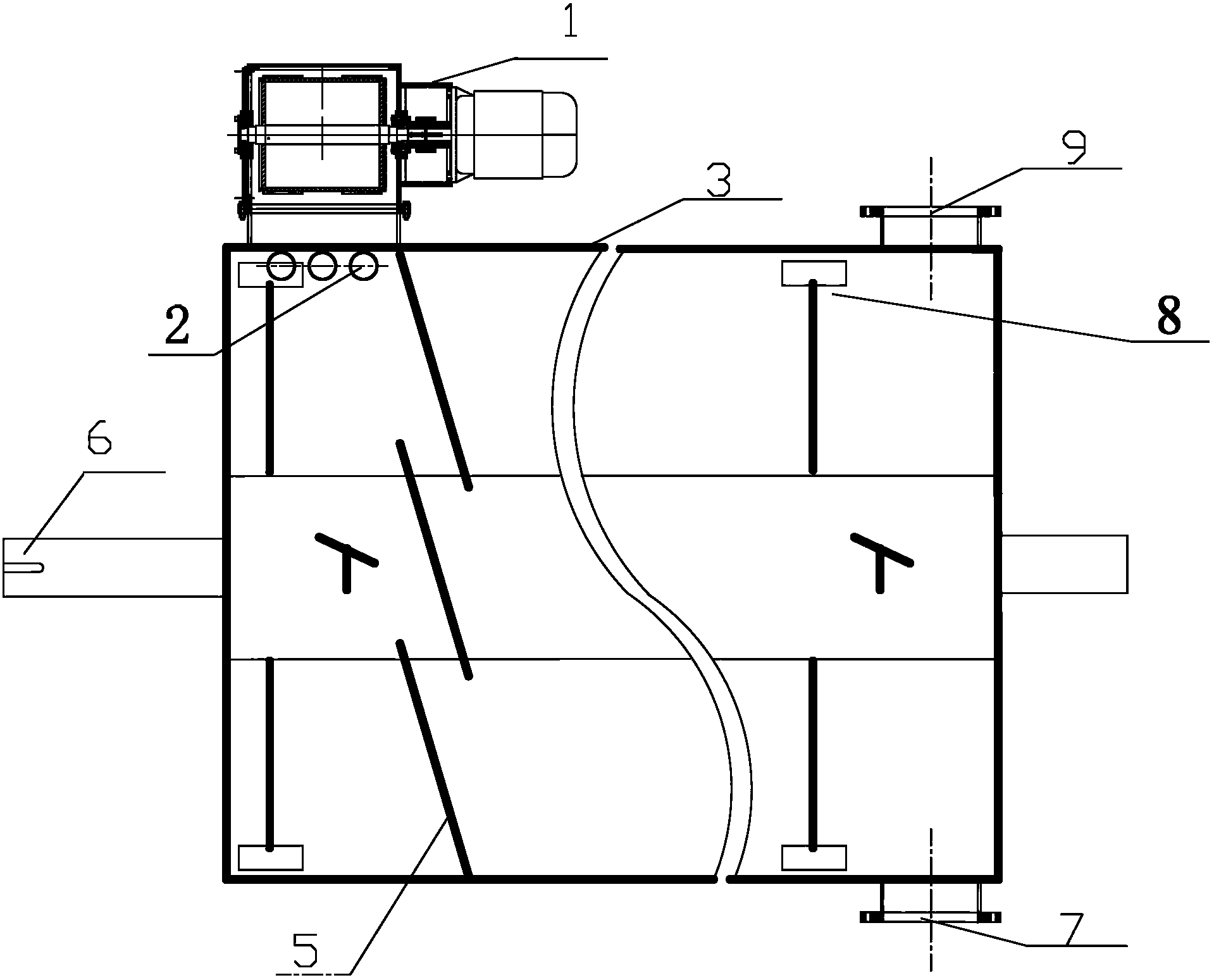

  1.一种城市和工业污泥干化及净化处理装置,其特征在于,包括干化 机、污泥机械破碎机、高速热气流管道喷嘴、旋转轴、螺旋导流板、热烟气 管道进入口、干渣出口、气流出口,所述干化机为圆柱状筒体,所述污泥机 械破碎机出口与所述圆柱状筒体前部上的污泥入口相连;所述高速热气流管 道喷射嘴出气口与所述圆柱状筒体上进气口相连,所述高速热气流管道喷嘴 沿所述圆柱状筒体切向方向设在所述圆柱状筒体上,且位于污泥入口附近, 所述污泥入口与所述进气口垂直设置;所述旋转轴位于所述圆柱状筒体的中 心轴上;所述螺旋导流板设置在所述旋转轴上;所述热烟气管道进入口设置 在所述圆柱状筒体的前部上,且沿圆柱状筒体的切向方向设置;所述干渣出 口设置在所述圆柱状筒体后部的下方,所述气流出口设置在所述圆柱状筒体 的后部的上方。

  2.根据权利要求1所述城市和工业污泥干化及净化处理装置,其特征 在于,还包括刮板,所述刮板固定在所述所述旋转轴上,与所述螺旋导流板 间隔设置。

  3.根据权利要求1所述城市和工业污泥干化及净化处理装置,其特征 在于,所述高速热气流管道喷嘴沿所述所述圆柱状筒体切向方向设置有一个 或多个。

  4.根据权利要求1所述城市和工业污泥干化及净化处理装置,其特征 在于,所述螺旋导流板设置在所述圆柱状筒体内的多个平面上;所述螺旋导 流板在每个平面上设置有螺旋桨状的两个,三个或四个叶片。

  说明书

  一种城市和工业污泥干化及净化处理装置

  技术领域

  本实用新型涉及一种干化及净化处理装置,尤其涉及一种城市和工业污 泥干化及净化处理装置。

  背景技术

  城市及工业污泥中含有大量的氮、磷、钾等多种营养元素和有机质可利 用成分,同时也含有毒、有害的病原菌,二恶英、难降解的有机物(多氯联 苯等)、重金属(铜、铬、砷、汞、镉等)物质。污泥若不加以处理,不仅污 染环境,而且造成资源的浪费。

  目前国内污泥处理装置还存在很多缺陷,如体积巨大,耗能高,处理工 序复杂,成本的高。

  实用新型内容

  本实用新型所要解决的技术问题是提供一种城市和工业污泥干化及净 化处理装置,克服了现有污泥处理设备体积巨大,耗能高,处理工序复杂, 成本的高,导致大多数仍然处理堆积、填埋状况,污染环境的缺陷。

  本实用新型解决上述技术问题的技术方案如下:一种城市和工业污泥干 化及净化处理装置,包括干化机、污泥机械破碎机、高速热气流管道喷嘴、 旋转轴、螺旋导流板、热烟气管道进入口、干渣出口、气流出口,所述干化 机为圆柱状筒体,所述污泥机械破碎机出口与所述圆柱状筒体前部上的污泥 入口相连;所述高速热气流管道喷射嘴出气口与所述圆柱状筒体上进气口相 连,所述高速热气流管道喷嘴沿所述圆柱状筒体切向方向设在所述圆柱状筒 体上,且位于污泥入口附近,所述污泥入口与所述进气口垂直设置;所述旋 转轴位于所述圆柱状筒体的中心轴上;所述螺旋导流板设置在所述旋转轴 上;所述热烟气管道进入口设置在所述圆柱状筒体的前部上,且沿圆柱状筒 体的切向方向设置;所述干渣出口设置在所述圆柱状筒体后部的下方,所述 气流出口设置在所述圆柱状筒体的后部的上方。所述高速热气流管道喷嘴喷 出的气体流速为100至600米/秒。所述污泥机械破碎机为离心抛甩飞溅式 机械破碎机。

  本实用新型的有益效果是:经过挤压进入机械破碎机,由于经过机械破 碎后的飞溅状污泥,同时被设置在干化机上的高速热气流管道喷嘴喷射出高 温(100至800摄氏度)、高速(100至600米/秒)气流冲击再次破碎为颗 粒更细小的污泥,二次破碎后的污泥在加上圆柱状筒体上设置的热烟气管道 进入的热烟气形成旋风状热气流的携带下,经过旋转轴上设置的螺旋导流板 在圆柱状筒体的内旋转前进,进一步烘干污泥,最后经过干渣出口排出,该 装置结构简单,体积小,节能且效率大大提高,处理量增大。

  在上述技术方案的基础上,本实用新型还可以做如下改进。

  进一步,还包括刮板,所述刮板固定在所述所述旋转轴上,与所述螺旋 导流板间隔设置。

  进一步,所述高速热气流管道喷嘴沿所述所述圆柱状筒体切向方向设置 有一个或多个。

  进一步,所述螺旋导流板设置在所述圆柱状筒体内的多个平面上;所述 螺旋导流板在每个平面上设置有螺旋桨状的两个,三个或四个叶片。
