申请日2012.08.07
公开(公告)日2012.12.12
IPC分类号C02F11/14; C02F11/12
摘要
本发明涉及一种深度污泥干化调理系统及方法，包括相互连通的污泥存储罐、加药装置、调理装置和脱水装置，并采集污泥和加入药剂的各种数据由处理中心进行分析，优化调整药剂的供给量、补给时间和供给顺序，以及优化调整对污泥的调理速度和污泥反应时间。本发明结构简单，设计合理，成本低廉，自动化程度高，处理后的污泥含水率能控制在60%以下，完全符合国家相应标准。
权利要求书
1.一种深度污泥干化调理系统，其特征在于：包括污泥存储罐、污泥检测装置、信息处理中心、加药装置、药剂检测装置、调理检测装置、调理装置和脱水装置，所述污泥存储罐、加药装置、调理装置和脱水装置通过管路相互连接，污泥存储罐和脱水装置中安装污泥检测装置，药剂检测装置安装在加药装置中，调理检测装置安装在调理装置中，污泥检测装置检测脱水前污泥数据传送至信息处理中心进行分析，分析结果传送给加药装置，加药装置根据脱水前污泥检测数据与脱水后污泥检测数据的对比结果，综合药剂检测装置检测的药剂指标控制药剂的供给量、补给时间和供给顺序，信息处理中心根据脱水前污泥的检测数据控制调理装置对污泥进行调理，调理检测装置检测调理污泥数据发送给信息处理中心处理，从而控制调理装置对污泥的调理速度和污泥反应时间，调理后的污泥输送至脱水装置进行深度脱水，污泥检测装置检测深度脱水后的污泥数据传送给信息处理中心与脱水前污泥检测数据对比。
2.根据权利要求1所述的深度污泥干化调理系统，其特征在于：污泥检测装置检测的脱水前污泥数据包括污泥的颗粒料粒度、污泥的重金属含量、污泥的相对密度、污泥的含水率、污泥的固含量、污泥的PH值、污泥的有机物含量、污泥的沉降比、污泥的热值、污泥的体积指数。
3.根据权利要求1所述的深度污泥干化调理系统，其特征在于：药剂检测装置检测的药剂指标包括药剂的酸碱浓度、药剂的相对密度、药剂的折光指数、药剂的灰份及铅含量、药剂的溶解度、药剂的分子量、药剂的金属离子浓度、药剂的色度。
4.根据权利要求1所述的深度污泥干化调理系统，其特征在于：调理检测
装置检测的调理污泥数据包括调理污泥的PH值、调理污泥的相对密度、调理污泥的温度、调理污泥的含水含固率、调理污泥的浊度、调理污泥的悬浮物。
5.根据权利要求1所述的深度污泥干化调理系统，其特征在于：污泥检测装置检测深度脱水后的污泥数据包括污泥的含水率和热值。
6.根据权利要求1所述的一种深度污泥干化调理方法，其特征在于，包括以下步骤：
1)污泥存储罐中储存有脱水前的污泥，污泥检测装置对脱水前的污泥进行数据采集，并将采集数据传送至信息处理中心;
2)信息处理中心对脱水前污泥数据进行分析，将分析结果传送至加药装置;
3)加药装置根据脱水前污泥检测数据与脱水后污泥检测数据的对比结果，综合药剂检测装置检测的药剂指标优化调整药剂的供给量、补给时间和供给顺序;
4)信息处理中心根据脱水前污泥的检测数据控制调理装置对污泥进行调理，调理检测装置检测调理污泥数据发送给信息处理中心处理，从而控制调理装置对污泥的调理速度和污泥反应时间优化调整;
5)调理后的污泥输送至脱水装置进行深度脱水;
6)污泥检测装置检测深度脱水后的污泥数据传送给信息处理中心与脱水前污泥检测数据对比为下次加药装置的加药做准备。
7.根据权利要求6所述的深度污泥干化调理方法，其特征在于：污泥检测装置检测的脱水前污泥数据包括污泥的颗粒料粒度、污泥的重金属含量、污泥的相对密度、污泥的含水率、污泥的固含量、污泥的PH值、污泥的有机物含
量、污泥的沉降比、污泥的热值、污泥的体积指数。
8.根据权利要求6所述的深度污泥干化调理方法，其特征在于：药剂检测装置检测的药剂指标包括药剂的酸碱浓度、药剂的相对密度、药剂的折光指数、药剂的灰份及铅含量、药剂的溶解度、药剂的分子量、药剂的金属离子浓度、药剂的色度。
9.根据权利要求6所述的深度污泥干化调理方法，其特征在于：调理检测装置检测的调理污泥数据包括调理污泥的PH值、调理污泥的相对密度、调理污泥的温度、调理污泥的含水含固率、调理污泥的浊度、调理污泥的悬浮物。
10.根据权利要求6所述的深度污泥干化调理方法，其特征在于：污泥检测装置检测深度脱水后的污泥数据包括污泥的含水率和热值。
说明书
一种深度污泥干化调理系统及方法
技术领域
本发明涉及一种污泥干化调理系统，同时还涉及一种污泥干化调理的方法，属于污泥处理技术领域。
背景技术
随着城市人口的不断增长和工业生产的飞速发展，城市生活污水和工业废水与日俱增。为了保护生态环境，城市废污水必须要经过处理，达标后才能排放。然而，污水在得到净化的同时，会产生大量的污泥，由于这类污泥具有含水率高和体积大，浓集了各种有毒有害物质的特点，如果得不到安全的处置，会给环境带来更加严重的二次污染。污泥干化是一种比较有效的方法，但是现有技术的污泥干化调理系统和方法自动化程度不高，处理成本高昂，处理后得到的污泥含水率不能达到国家标准，因此，我们设计出一种结构简单，经济实用，自动化程度高的污泥干化调理系统及方法。
发明内容
本发明的一个目的就是针对上述现有技术的不足之处提供一种深度污泥干化调理系统，成本低廉，自动化程度高，处理后的污泥含水率能控制在60%以下，完全符合国家相应标准。

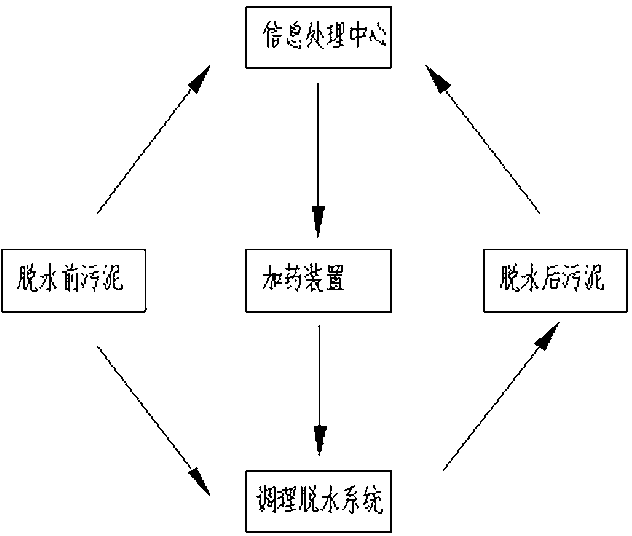

本发明的目的是通过如下方式实现的：一种深度污泥干化调理系统，包括污泥存储罐、污泥检测装置、信息处理中心、加药装置、药剂检测装置、调理检测装置、调理装置和脱水装置，所述污泥存储罐、加药装置、调理装置和脱水装置通过管路相互连接，污泥存储罐和脱水装置中安装污泥检测装置，药剂检测装置安装在加药装置中，调理检测装置安装在调理装置中，污泥检测装置检测脱水前污泥数据传送至信息处理中心进行分析，分析结果传送给加药装置，加药装置根据脱水前污泥检测数据与脱水后污泥检测数据的对比结果，综合药剂检测装置检测的药剂指标控制药剂的供给量、补给时间和供给顺序，信息处理中心根据脱水前污泥的检测数据控制调理装置对污泥进行调理，调理检测装置检测调理污泥数据发送给信息处理中心处理，从而控制调理装置对污泥的调理速度和污泥反应时间，调理后的污泥输送至脱水装置进行深度脱水，污泥检测装置检测深度脱水后的污泥数据传送给信息处理中心与脱水前污泥检测数据对比。
进一步，污泥检测装置检测的脱水前污泥数据包括污泥的颗粒料粒度、污泥的重金属含量、污泥的相对密度、污泥的含水率、污泥的固含量、污泥的PH值、污泥的有机物含量、污泥的沉降比、污泥的热值、污泥的体积指数。
进一步，药剂检测装置检测的药剂指标包括药剂的酸碱浓度、药剂的相对密度、药剂的折光指数、药剂的灰份及铅含量、药剂的溶解度、药剂的分子量、药剂的金属离子浓度、药剂的色度。
进一步，调理检测装置检测的调理污泥数据包括调理污泥的PH值、调理污泥的相对密度、调理污泥的温度、调理污泥的含水含固率、调理污泥的浊度、调理污泥的悬浮物。
进一步，污泥检测装置检测深度脱水后的污泥数据包括污泥的含水率和热值。
本发明的另一个目的就是针对上述现有技术的不足之处提供一种深度污泥干化调理方法，成本低廉，自动化程度高，处理后的污泥含水率能控制在60%以下，完全符合国家相应标准。
本发明的目的是通过如下方式实现的：一种深度污泥干化调理方法，其特征在于，包括以下步骤：
1)污泥存储罐中储存有脱水前的污泥，污泥检测装置对脱水前的污泥进行数据采集，并将采集数据传送至信息处理中心;
2)信息处理中心对脱水前污泥数据进行分析，将分析结果传送至加药装置;
3)加药装置根据脱水前污泥检测数据与脱水后污泥检测数据的对比结果，综合药剂检测装置检测的药剂指标优化调整药剂的供给量、补给时间和供给顺序;
4)信息处理中心根据脱水前污泥的检测数据控制调理装置对污泥进行调理，调理检测装置检测调理污泥数据发送给信息处理中心处理，从而控制调理装置对污泥的调理速度和污泥反应时间优化调整;
5)调理后的污泥输送至脱水装置进行深度脱水;
6)污泥检测装置检测深度脱水后的污泥数据传送给信息处理中心与脱水前污泥检测数据对比为下次加药装置的加药做准备。
进一步，污泥检测装置检测的脱水前污泥数据包括污泥的颗粒料粒度、污泥的重金属含量、污泥的相对密度、污泥的含水率、污泥的固含量、污泥的PH
值、污泥的有机物含量、污泥的沉降比、污泥的热值、污泥的体积指数。
进一步，药剂检测装置检测的药剂指标包括药剂的酸碱浓度、药剂的相对密度、药剂的折光指数、药剂的灰份及铅含量、药剂的溶解度、药剂的分子量、药剂的金属离子浓度、药剂的色度。
进一步，调理检测装置检测的调理污泥数据包括调理污泥的PH值、调理污泥的相对密度、调理污泥的温度、调理污泥的含水含固率、调理污泥的浊度、调理污泥的悬浮物。
进一步，污泥检测装置检测深度脱水后的污泥数据包括污泥的含水率和热值。
与现有技术相比，本发明的有益效果在于：结构简单，设计合理，成本低廉，自动化程度高，处理后的污泥含水率能控制在60%以下，完全符合国家相应标准。
