申请日2012.06.05
公开(公告)日2012.09.19
IPC分类号G01N15/04; G01N1/10
摘要
本发明涉及一种用于观测、测量污水池内沉积物分层状况的采样装置，由采样短管、止回阀、三通连接件、采样管安装座和一根以上的采样管依次连接组成;所述采样短管的下端口为采样口，上端口通过螺纹连接着止回阀的进口端，止回阀的出口端与连接件的第一端口连接，连接件的第二端口连接着采样管安装座的一端，采样管安装座的另一端连接着采样管的一端;采样管的另一端设有封盖;所述采样管由内管和外管组成，其内管为样品管，外管为保护管。本发明设计合理、使用安全、方便操作，直观观测到了污水池内物质的分层状况，测出分层厚度，以及取出分层样液供污水水质检测使用，非常方便。
权利要求书
1.用于观测、测量污水池内沉积物分层状况的采样装置，其特征在于：由采样短管(1)、止回阀(2)、三通连接件(3)、采样管安装座(4)和一根以上的采样管(5)依次连接组成;所述采样短管(1)的下端口为采样口，上端口通过螺纹连接着止回阀(2)的进口端，止回阀(2)的出口端与连接件(3)的第一端口(31)连接，连接件(3)的第二端口(32)连接着采样管安装座(4)的一端，采样管安装座(4)的另一端连接着采样管(5)的一端;采样管(5)的另一端设有封盖(6);所述采样管(5)由内管和外管组成，其内管为样品管(51)，外管为保护管(52)。
2.根据权利要求1所述的用于观测、测量污水池内沉积物分层状况的采样装置，其特征在于：所述样品管(51)和保护管(52)的两端均设有外螺纹;相邻两根样品管(51)之间通过内螺纹套管(61)连接，相邻两根保护管(52)之间通过外螺纹套管(62)连接。
3.根据权利要求1所述的用于观测、测量污水池内沉积物分层状况的采样装置，其特征在于：所述采样管安装座(4)为直筒状，其内设台阶孔，台阶孔孔壁上设内螺纹;大孔径一端与采样管外层的保护管(52)的管径相配合;小孔径一端与采样管内层的样品管(51)的管径相配合。
4.根据权利要求1所述的用于观测、测量污水池内沉积物分层状况的采样装置，其特征在于：所述每根保护管(52)管身上设有两个以上的观测窗(53)。
5.根据权利要求1所述的用于观测、测量污水池内沉积物分层状况的采样装置，其特征在于：所述连接件(3)的第三端口(33)上套设有橡胶管(34)。
6.根据权利要求1所述的用于观测、测量污水池内沉积物分层状况的采样装置，其特征在于：所述样品管(51)为有机玻璃管。
7.根据权利要求1所述的用于观测、测量污水池内沉积物分层状况的采样装置，其特征在于：所述封盖(6)设内螺纹，与样品管(51)顶端连接。
说明书
用于观测、测量污水池内沉积物分层状况的采样装置
技术领域
本发明涉及一种水处理技术领域中水体内沉淀物沉淀状况观测及分层厚度测量的采样装置。
背景技术
在污(废)水处理技术领域中，包含污水池内能分层的液态物和泥、沙(固态)沉积物等。至今，污水处理领域内尚无任何一种装置(或仪器)能直接测出各类污水池内液体和分层物的介面，各层的厚度，更无法取出各层的分层液样。但污水处理技术领域对分层流体贮池(槽)取样、测量又是非常重要，其提供的检测数据有利支持污水处理的研究工作。
发明内容
为了能很直观看出污水池内物质的分层状况，测出分层的厚度，取出各层的样液，本发明提供一种用于观测、测量污水池内沉积物分层状况的采样装置。
本发明所采用的技术方案为：

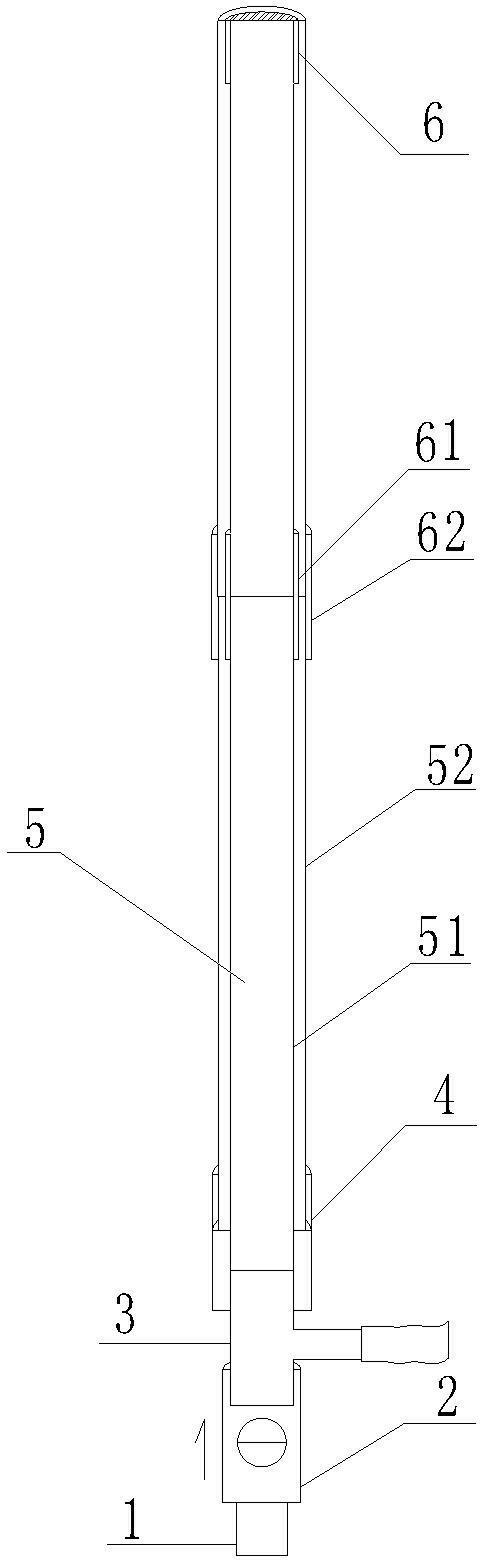

用于观测、测量污水池内沉积物分层状况的采样装置，由采样短管1、止回阀2、三通连接件3、采样管安装座4和一根以上的采样管5依次连接组成;所述采样短管1的下端口为采样口，上端口通过螺纹连接着止回阀2的进口端，止回阀2的出口端与连接件3的第一端口31连接，连接件3的第二端口32连接着采样管安装座4的一端，采样管安装座4的另一端连接着采样管5的一端;采样管5的另一端设有封盖6;所述采样管5由内管和外管组成，其内管为样品管51，外管为保护管52。
所述样品管51和保护管52的两端均设有外螺纹;相邻两根样品管51之间通过内螺纹套管61连接，相邻两根保护管52之间通过外螺纹套管62连接。
所述采样管安装座4为直筒状，其内设台阶孔，台阶孔孔壁上设内螺纹;大孔径一端与采样管外层的保护管52的管径相配合;小孔径一端与采样管内层的样品管51的管径相配合。
所述每根保护管52管身上设有两个以上的观测窗53。
所述连接件3的第三端口33上套设有橡胶管34。
所述样品管51为有机玻璃管。
所述封盖6设内螺纹，与样品管51顶端连接。
本发明设计合理、使用安全、方便操作，直观观测到了污水池内物质的分层状况，测出分层厚度，以及取出分层样液供污水水质检测使用，非常方便。装置使用时，可根据需要用多组采样管连接起来使用，闲置时拆分采样管单独放置。有机玻璃的样品管外设有保护管，加强了装置的整体强度，避免使用时损坏。
