申请日2012.04.01
公开(公告)日2012.11.07
IPC分类号F28D3/00
摘要

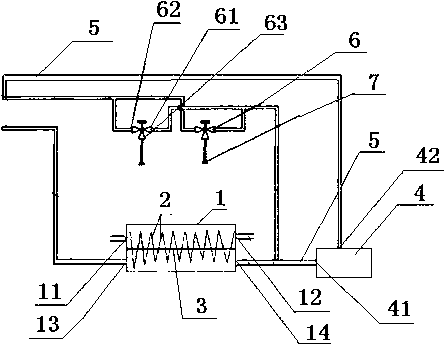

本实用新型公开了一种浴室废水热量回收装置，包括一个内部设有散热翘片的集水槽，集水槽的一侧设有废水入口与自来水出口，另一侧设有废水出口与自来水冷水进口，四个进出口对接四个水管;废水入口与废水出口位于集水槽上层，自来水冷水入口与自来水出口位于集水槽下层，两层采用隔水膜隔开;自来水出口通过管路分别于锅炉进水口和混水阀冷水端相连，锅炉出水口通过管路与混水阀热水端相连，混水阀出水口与花洒相连。本实用新型结构新颖，功效明显，有效利用资源，节能环保。
权利要求书
1.一种浴室废水热量回收装置，包括一个内部设有散热翘片的集水槽，其特征在于，所述集水槽的一侧设有废水入口与自来水出口，另一侧设有废水出口与自来水冷水进口，四个进出口对接四个水管;所述废水入口与所述废水出口位于集水槽上层，所述自来水冷水入口与所述自来水出口位于集水槽下层，两层采用隔水膜隔开;所述自来水出口通过管路分别于锅炉进水口和混水阀冷水端相连，锅炉出水口通过管路与混水阀热水端相连，混水阀出水口与花洒相连。
2.根据权利要求1所述的浴室废水热量回收装置，其特征在于，所述散热翘片与所述四个水管相接触。
3.根绝权利要求1所述的浴室废水热量回收装置，其特征在于，所述废水入口与废水出口相平齐。
4.据权利要求1所述的浴室废水热量回收装置，其特征在于，所述自来水冷水入口与自来水出口相平齐。
说明书
浴室废水热量回收装置
技术领域
本实用新型涉及热量回收装置领域，尤其一种浴室废水热量回收装置。
背景技术
浴室每天要排放大量的废水，这些废水的温度一般都在30-50摄氏度，将这些高温度的废水的热量利用起来去加热进锅炉或者进混水阀的冷自来水，使其为人们所用，就可以有效节约能源。然而，现实生活中，人们常常任这些热水流走而不加充分利用，非常可惜。
发明内容
针对上述现有技术存在的问题，本实用新型提供一种浴室废水热量回收装置。
为了实现上述目的，本实用新型采用的技术方案是：浴室废水热量回收装置，包括一个内部设有散热翘片的集水槽，集水槽的一侧设有废水入口与自来水出口，另一侧设有废水出口与自来水冷水进口，四个进出口对接四个水管;废水入口与废水出口位于集水槽上层，自来水冷水入口与自来水出口位于集水槽下层，两层采用隔水膜隔开;自来水出口通过管路分别于锅炉进水口和混水阀冷水端相连，锅炉出水口通过管路与混水阀热水端相连，混水阀出水口与花洒相连。
作为优选，散热翘片与所述四个水管相接触。
作为优选，废水入口与废水出口相平齐。
作为优选，自来水冷水入口与自来水出口相平齐。
与现有技术相比，本实用新型的优点在于：结构新颖，功效明显，通过对人们洗浴后的废水中热能的回收，充分利用资源，节能环保。
