申请日2012.01.18
公开(公告)日2012.07.11
IPC分类号C02F3/12; C02F3/02
摘要
本发明属于水污染处理及防治领域，具体涉及一种用于废水处理的电磁好氧膜生物反应器。本发明包括一个反应池，反应池被隔板分为主反应区和膜分离区，主反应区与膜分离区之间的隔板上部设有溢流堰;主反应区的废液内浸有一对电极板，电极板与反应池外的直流电源相连，主反应区的废液内加入磁性生物载体，主反应区的底部设有一个曝气装置;膜分离区的上部设有一组或多组膜组件，膜组件之下设有膜冲洗装置，膜分离区的底部设有一个漏斗状的污泥斗，污泥斗的底部通过管道与反应池外部的污泥回流泵一端连接，污泥回流泵的另一端通过管道与主反应区底部连接。本发明能减小膜污染延长其使用寿命和增强反应器污染处理能力。
权利要求书

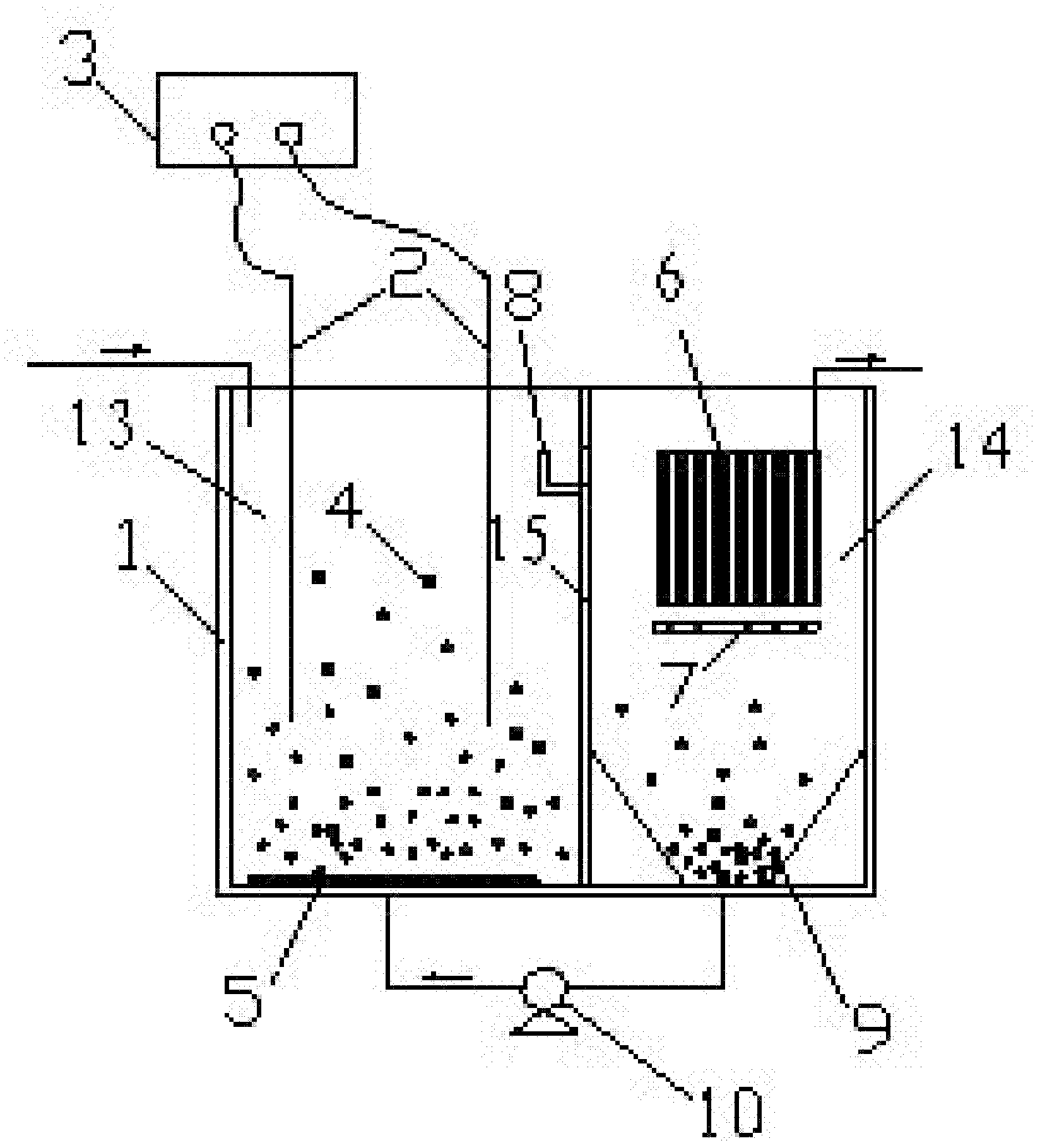

1.一种用于废水处理的电磁好氧膜生物反应器，其特征在于：它包括一个反应池，反应池被隔板分为主反应区和膜分离区，主反应区与膜分离区之间的隔板上部设有溢流堰;所述主反应区的废水内浸有一对电极板，电极板与反应池外的直流电源相连，主反应区的废水内加入磁性生物载体，主反应区的底部设有一个曝气装置;所述膜分离区的上部设有一组或多组膜组件，膜组件之下设有膜冲洗装置，膜分离区的底部设有一个漏斗形的污泥斗，污泥斗的底部通过管道与反应池外部的污泥回流泵一端连接，污泥回流泵的另一端通过管道与主反应区底部连接;废水从主反应区的上部进入，通过膜分离区的膜组件过滤后排出反应池。
2.根据权利要求1所述的用于废水处理的电磁好氧膜生物反应器，其特征在于：所述膜组件包括截面为工字形的膜支架及分别粘附在膜支架两边的一排中空纤维膜。
3.根据权利要求1或2所述的用于废水处理的电磁好氧膜生物反应器，其特征在于：所述膜冲洗装置采用曝气冲洗装置;所述曝气装置采用穿孔管或曝气盘形式的曝气装置。
说明书
一种用于废水处理的电磁好氧膜生物反应器
技术领域
本发明属于水污染处理及防治领域，具体涉及一种用于废水处理的电磁 好氧膜生物反应器。
背景技术
膜生物反应器(Membrane Bio-Reactor，简称MBR)是一种好氧生物技术 与高效膜分离技术相结合的新型水处理技术，主要利用沉浸于好氧生物池内的 膜组件取代传统生物处理技术末端二沉池实现固液分离，截留池内的活性污泥 与大分子有机物。该反应器具有保持高微生物浓度、提高反应器有机负荷、减 少污水处理设施占地面积、减少剩余污泥量、使一些难降解的大分子有机物因 在反应器的停留时间延长而得到最大限度的分解等优点。但是，避免不了的膜 污染问题已成为阻碍MBR技术快速发展的重要因素。MBR可分为分置式MBR和 一体式MBR两种，其中分置式有助于设备的清洗、更换、增设，但循环泵的高 速旋转产生的剪切力会使某些微生物菌体产生失活现象;一体式不使用混合液 循环泵，可省掉循环用管路配置，但膜清洗较为困难，膜污染问题较难解决。 目前，MBR技术的研究集中在：(1)膜污染机理的研究和预防;(2)新型膜 材料的研究和开发;(3)自动化程度的进一步提高等。
发明内容
本发明的目的在于针对现有技术中存在的上述缺陷，提供一种能减小膜 污染延长其使用寿命和增强反应器污染处理能力的电磁好氧膜生物反应器。
本发明目的是通过如下的技术方案来实现的：该用于废水处理的电磁好氧 膜生物反应器，它包括一个反应池，反应池被隔板分为主反应区和膜分离区， 主反应区与膜分离区之间的隔板上部设有溢流堰;所述主反应区的废水内浸有 一对电极板，电极板与反应池外的直流电源相连，主反应区的废水内加入磁性 生物载体，主反应区的底部设有一个曝气装置;所述膜分离区的上部设有一组 或多组膜组件，膜组件之下设有膜冲洗装置，膜分离区的底部设有一个漏斗形 的污泥斗，污泥斗的底部通过管道与反应池外部的污泥回流泵一端连接，污泥 回流泵的另一端通过管道与主反应区底部连接;废水从主反应区的上部进入， 通过膜分离区的膜组件过滤后排出反应池。
更具体地说，所述膜组件包括截面为工字形的膜支架及分别粘附在膜支架 两边的一排中空纤维膜。
所述膜冲洗装置采用曝气冲洗装置;所述曝气装置采用穿孔管或曝气盘形 式的曝气装置。
本发明结合电化学技术开发出的电磁好氧MBR废水处理装置，可通过电 化学及磁性微生物载体强化好氧MBR的污染处理能力。本发明一方面通过微 电流刺激微生物的增长，加速微生物的新陈代谢，另一方面通过磁性生物载体 增加系统中的微生物数量，强化系统的污染物去除能力，同时减轻膜污染过程。 本发明通过反应器的分区设置不仅有利于强化反应区的混合效果，也有利于延 缓膜污染过程，但并不影响分离的效果。本发明适用于城市污水、工业废水的 处理。
目前，MBR技术的研究集中在膜污染机理的研究和预防，新型膜材料的研 究和开发以及自动化程度的进一步提高等，本发明的与电化学相结合的MBR处 理系统尚未见报道。与现有技术相比，本发明的优点和效果主要有如下几点：
(1)通过将电流和磁场引入到好氧MBR中，首次提出了电磁好氧微生物 一体化的废水处理装置。
(2)在该反应器内，利用电流和磁场的双重作用，增强了对好氧生物膜 和生物颗粒聚合力，有效减轻了膜表面的污染。
(3)通过电磁与好氧微生物的协同作用，强化系统的污染物去除能力， 提高了MBR反应器在多种工业废水中的适应能力和处理效率。
