摘要
本实用新型公开了一种光催化氧化微电解废水处理器，是在反应器内的固定架上固定有阳极、阴极并分别与直流稳压电源的+极、-极电连接。在固定架上固定有循环泵的循环管路并与贮水槽连接，贮水槽下端连接有放水阀门，其上端置有循环水阀门，循环水阀门通过管路与反应器连接。在固定架上还固定有曝气管路并与设在反应器底部的曝气管连接，其外端与曝气装置连接。在反应器的上面置有UV光源管，UV光源管与UV光源电连接。反应器放置在磁力搅拌器上面。可在实验室内对各种环境下的有机污染物UV光催化氧化微电解废水处理降解效果进行处理参数选择和处理效果对比试验，得出科学数据，推动此技术在有机废水、废液处理实际工程中应用。
权利要求书
1.一种光催化氧化微电解废水处理器，它是由反应器、固定架、阳极、阴极、磁力搅拌器、循环水阀门、循环泵、放水阀门、贮水槽、UV光源管、UV光源、直流稳压电源、曝气装置、曝气管组成;其特征在于：在反应器(1)内的固定架(2)上固定有阳极(3)、阴极(4)，阳极(3)、阴极(4)分别与直流稳压电源(12)的+极、-极电连接;在固定架(2)上固定有循环泵(7)的循环管路，循环泵(7)与贮水槽(9)连接，贮水槽(9)下端连接有放水阀门(8)，其上端置有循环水阀门(6)，循环水阀门(6)通过管路与反应器(1)连接;在固定架(2)上还固定有曝气管路，曝气管路内端与设在反应器(1)底部的曝气管(14)连接，其外端与曝气装置(13)连接;在反应器(1)的上面置有UV光源管(10)，UV光源管(10)与UV光源(11)电连接;反应器(1)放置在磁力搅拌器(5)上面。
说明书
光催化氧化微电解废水处理器
技术领域
本实用新型涉及一种废水处理器，尤其涉及一种光催化氧化微电解废水处理器，属于电化学装置技术领域。
背景技术
目前，电化学方法处理废水已经越来越受到人们的重视,此法被称为“环境友好”的有机废水处理技术。近年来将紫外光(以下简称UV)光催化与电化学方法联合应用于处理工业难降解有机废水中，并且取得了一定进展，同时，光催化氧化微电解废水处理器的研究也得到了发展，但距离广泛应用还有一定距离，还需要进一步研究。目前光电结合催化氧化技术的研究热点主要集中在电助光催化、光电Fenton等方面。电助光催化的做法是将TiO2(常混有Ru、Sn等金属氧化物)制成膜电极，在紫外光照的同时，给膜电极一个阳极偏压，使光生电子在电场的作用下流向阴极，提高光催化效率;光电催化氧化利用锐钛矿型TiO2粉末，在紫外光电催化反应条件下，氧化分解难降解的染料废水;光电Fenton是在电化学生成Fenton试剂的同时加以紫外光照，使催化剂Fe2+重生，同时产生·OH。加速反应过程，降低能源消耗，是当前研究的重要课题。
发明内容
为了解决上述问题，本实用新型的目的在于提供一种光催化氧化微电解废水处理器，是在UV光辅助催化氧化微电解废水处理的同时通过曝气装置曝气和磁力搅拌器搅拌，可大大加快反应速度和减少反应时间，提高反应效果和降低能源消耗，它是研究光催化氧化与微电解在处理废水时协同作用的处理器，也是研究光催化处理废水的光催化剂效能的反应器。

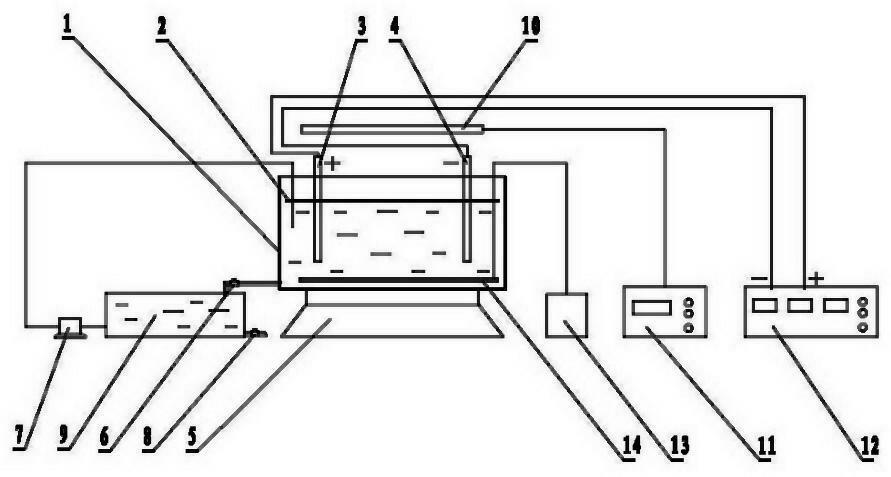

本实用新型的技术方案是：光催化氧化微电解废水处理器，它是由反应器、固定架、阳极、阴极、磁力搅拌器、循环水阀门、循环泵、放水阀门、贮水槽、UV光源管、UV光源、直流稳压电源、曝气装置、曝气管组成。在反应器内的固定架上固定有阳极、阴极，阳极、阴极分别与直流稳压电源的+极、-极电连接。在固定架上固定有循环泵的循环管路，循环泵与贮水槽连接，贮水槽下端连接有放水阀门，其上端置有循环水阀门，循环水阀门通过管路与反应器连接。在固定架上还固定有曝气管路，曝气管路内端与设在反应器底部的曝气管连接，其外端与曝气装置连接。在反应器的上面置有UV光源管，UV光源管与UV光源电连接。反应器放置在磁力搅拌器上面。
本实用新型的有益效果是：由于采用曝气装置曝气、磁力搅拌器搅拌、UV光源管照射，该装置结构简单、经济适用，可以快速得出实验数据，提供了一种在实验室内对各种环境下的有机污染物UV光催化氧化微电解废水处理降解效果进行处理参数选择和处理效果对比试验，从而得出科学数据，推动光催化氧化微电解废水处理技术在有机废水、废液处理实际工程中应用。
