申请日2012.01.19
公开(公告)日2012.09.05
IPC分类号C02F9/14
摘要
本实用新型公开了一种厌氧好氧膜生物反应器废水处理的耦合系统，包括预处理装置和主体反应系统，所述主体反应系统，包括EGSB反应器+A/O活性污泥池+SF膜生物反应器，所述预处理装置包括重度污染水处理装置和生活污水预处理装置，所述重度污染水预处理装置与主体反应系统之间还设置有配水井并通过泵连接，所述生活污水预处理装置通过泵直接与主体反应系统中的A/O活性活性污泥池连接。本实用新型与其它生化处理工艺相比，具有以下优点：a.出水水质优良稳定，悬浮物和浊度接近于零，污染物被大幅去除;b剩余污泥产量少，低污泥负荷下运行，产泥量低于常规污水生物处理工艺;c清洗方法简便，在线清洗，费用小，效率高。
权利要求书
1.一种厌氧好氧膜生物反应器废水处理的耦合系统，包括预处理装置和主体反应系统，其特征在于：

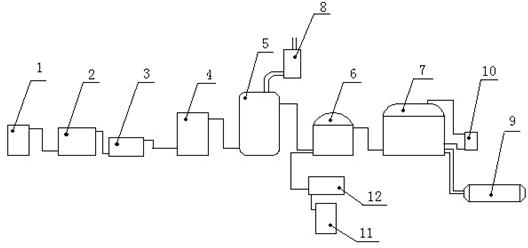

所述主体反应系统，包括EGSB反应器(5)+A/O活性活性污泥池(6)+SF膜生物反应器(7);
所述预处理装置包括重度污染水处理装置和生活污水预处理装置;
所述重度污染水预处理装置与主体反应系统之间还设置有配水井(4)并通过泵连接;
所述生活污水预处理装置通过泵直接与主体反应系统中的A/O活性活性污泥池(6)连接。
2.根据权利要求1所述的厌氧好氧膜生物反应器废水处理的耦合系统，其特征在于：
所述重度污染水预处理装置包括1#格栅集水井(1)、初沉池(2)、1#调节预酸化池(3)，所述1#格栅集水井(1)与初沉池(2)、初沉池(2)与1#调节预酸化池(3)之间通过泵连接;
所述生活污水预处理装置包括2#格栅集水井(11)、2#调节预酸化池(12)，所述2#格栅集水井(11)与2#调节预酸化池(12)之间通过泵连接。
3.根据权利要求1所述的厌氧好氧膜生物反应器废水处理的耦合系统，其特征在于：所述EGSB反应器(5)设置有布水系统、三相分离器、内循环和沼气收集系统(8)。
4.根据权利要求1所述的厌氧好氧膜生物反应器废水处理的耦合系统，其特征在于：所述 SF膜生物反应器(7)设置在膜生物反应池(13)内，浸没在混合液中。
5.根据权利要求1所述的厌氧好氧膜生物反应器废水处理的耦合系统，其特征在于：所述SF膜生物反应器(7)上连接有污泥处理装置(9)。
6.根据权利要求1所述的厌氧好氧膜生物反应器废水处理的耦合系统，其特征在于：所述SF膜生物反应器(7)上设置有反冲水回用水池(10)。
说明书
厌氧好氧膜生物反应器废水处理的耦合系统
技术领域
本实用新型涉及一种污水综合处理系统。
背景技术
人类活动对水的污染使人的生存环境恶化，由于水资源严重不足、水质不断恶化，许多国家都面临着水资源短缺的危机，作为缓解水危机的途径之一，人们开始回用污水，随着回用技术的不断更新和发展，再生成本不断下降、水质不断提高，逐渐成为缓解水资源短缺的重要措施之一。
目前最经济有效的方法仍然是生物处理法，随着越来越多的污水处理设施投入运转，生物处理技术已成为城市污水和有机工业废水处理的主要方法。但现有技术的生物处理方法，大都是单一的处理生活污水或生产污水，造成很大的资源浪费。
发明内容
本实用新型所要解决的技术问题是提供一种污水处理耦合系统。
为解决这一技术问题，本实用新型提供了一种厌氧好氧膜生物反应器废水处理的耦合系统，包括预处理装置和主体反应系统。
所述主体反应系统，包括EGSB反应器+A/O活性污泥池+SF膜生物反应器。
所述预处理装置包括重度污染水处理装置和生活污水预处理装置。
所述重度污染水预处理装置与主体反应系统之间还设置有配水井并通过泵连接。
所述生活污水预处理装置通过泵直接与主体反应系统中的A/O活性活性污泥池连接。
所述重度污染水预处理装置包括1#格栅集水井、初沉池、1#调节预酸化池，所述1#格栅集水井与初沉池、初沉池与1#调节预酸化池之间通过泵连接。
所述生活污水预处理装置包括2#格栅集水井、2#调节预酸化池，所述2#格栅集水井与2#调节预酸化池之间通过泵连接。
所述EGSB反应器设置有布水系统、三相分离器、内循环和沼气收集系统。
所述 SF膜生物反应器设置在膜生物反应池内，浸没在混合液中。
所述SF膜生物反应器上连接有污泥处理装置。
所述SF膜生物反应器上设置有反冲水回用水池。
有益效果：本实用新型与其它生化处理工艺相比，具有以下优点：a.出水水质优良稳定，悬浮物和浊度接近于零，污染物被大幅去除;b剩余污泥产量少(约为传统工艺的70%以下)，低污泥负荷下运行，产泥量低于常规污水生物处理工艺;c清洗方法简便，在线清洗，费用小，效率高。
