申请日2012.04.01
公开(公告)日2012.08.01
IPC分类号C02F103/44; C02F1/52
摘要
本发明公开了一种混凝土搅拌车超细颗粒混凝土废水处理设备，涉及工程机械。包括：接料槽、螺旋分离机、沙石仓和回收水池。罐车排料槽排出的废水进入接料槽，接料槽与螺旋分离机连接并贯通。螺旋分离机包括：箱体、转轴、螺旋叶片和电机变速箱Ⅰ。箱体通过倾斜支架安装在地面基础上。电机变速箱Ⅰ驱动转轴和螺旋叶片旋转，大颗粒沙石通过圆筒高端的出料口进入沙石仓。圆筒的低端连接回收水池，回收水池内设置搅拌器，回收水池中的回收水分别通过水泵Ⅰ和输水管Ⅲ进入混凝土搅拌机、通过水泵Ⅲ和输水管Ⅰ进入罐车进料斗、通过水泵Ⅱ和输水管Ⅱ进入接料槽。废水中含有全部沙、石和水泥浆全部回收再利用，废水循环利用。
权利要求书

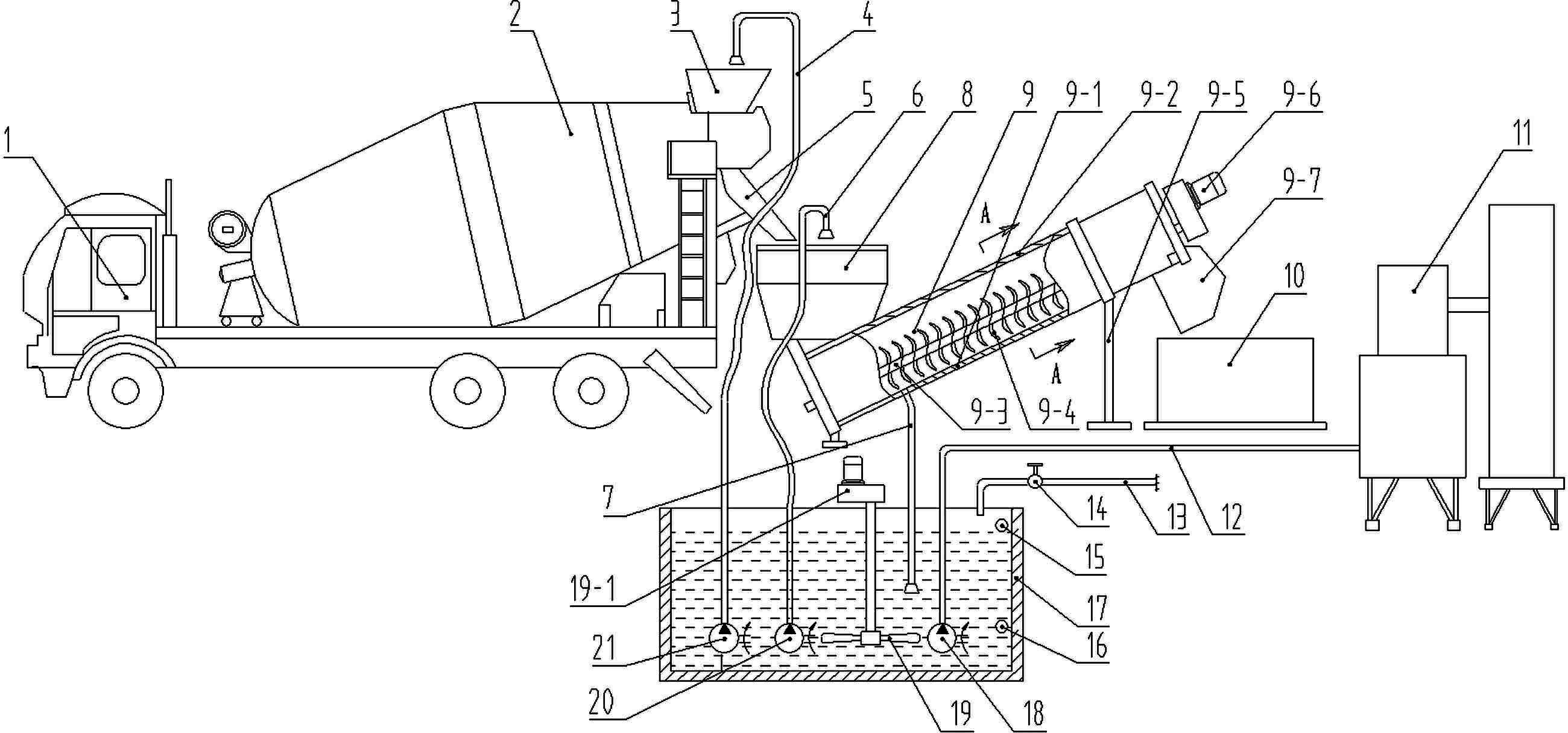

1.一种混凝土搅拌车超细颗粒混凝土废水处理设备，其特征在于：该设备包括：接料槽(8)、螺旋分离机(9)、沙石仓(10)和回收水池(17);所述的螺旋分离机(9)由箱体、转轴(9-3)、螺旋叶片(9-4)和变速电机Ⅰ(9-6)组成;所述的箱体由 槽体(9-1)和槽盖(9-2)固定连接而成，所述的槽体(9-1)的下部圆弧形;箱体通过倾斜支架(9-5)安装在地面基础上;所述的箱体内腔有转轴(9-3)和螺旋叶片(9-4);箱体的上端安装电机变速箱Ⅰ(9-6)，电机变速箱Ⅰ(9-6)驱动转轴(9-3)和螺旋叶片(9-4)旋转;所述的箱体的低端上部设置接料槽(8)，接料槽(8)与槽体(9-1)贯通，使用时接料槽(8)位于罐车排料槽(5)的下部;所述的箱体的高端设置出料口(9-7);所述的沙石仓(10)位于出料口(9-7)的下部;所述的箱体的的低端设置回收水管(7)，所述的回收水管(7)上端与槽体(9-1)贯通，回收水管(7)的下端连接回收水池(17);所述的回收水池(17)安装在地面基础之下;回收水池(17)内设置搅拌器(19);所述的搅拌器(19)由电机变速箱Ⅱ(19-1)驱动;回收水池(17)中的回收水分别通过水泵Ⅰ(18)和输水管Ⅲ(12)进入混凝土搅拌机(11)，回收水通过水泵Ⅱ(20)和输水管Ⅱ(6)进入接料槽(8)，回收水通过水泵Ⅲ(21)和输水管Ⅰ(4)进入罐车进料斗(3)。
2.根据权利要求1所述的混凝土搅拌车超细颗粒混凝土废水处理设备，其特征在于：所述的回收水池(17)内设置上水位传感器(15)和下水位传感器(16)。
3.根据权利要求1所述的混凝土搅拌车超细颗粒混凝土废水处理设备，其特征在于：所述的回收水池(17)上设置加水管(13)，所述的加水管(13)通过水阀(14)与自来水管网连接。
说明书
混凝土搅拌车超细颗粒混凝土废水处理设备
技术领域
本发明涉及一种工程机械，具体涉及一种用于混凝土搅拌车洗车时，排出的含有大量石块、沙粒和水泥浆的废水进行分离、将有用物质回收再利用的设备。
背景技术
混凝土搅拌车是将混凝土生产厂搅拌好的混凝土送到施工工地，卸料后返回生产厂，搅拌车上的混凝土罐和进、出料斗等处残留的混凝土，必须及时用水清洗干净。清洗下来的废水中含有大量的石块、沙粒和水泥浆。这些东西如何处理，一直是混凝土生产厂难以解决的问题，也采用了很多的办法。目前市场上使用的处理办法，大多是利用沉淀池将沙石沉淀、回收，而废水排入下水道。据现场实测，由目前办法处理下来的泥浆中，含有粒度在0.15mm以上的固体物有55%，同时废水中还有大量的水泥浆，如果作为回收水使用，会严重磨损计量设备，经常堵塞输送管道，影响混凝土的质量。一般只作为废料运出去，既污染环境又浪费运输费。
发明内容
为了解决上述技术问题，本发明提供一种混凝土搅拌车超细颗粒混凝土废水处理设备，清洗混凝土罐的废水经过罐车排料槽和接料槽进入螺旋分离机，螺旋分离机将较大颗粒的沙石分离出来，送入沙石仓回收利用。带有细微颗粒沙石和水泥浆进入回收水池。回收水池中有搅拌器搅拌均匀，再通过水泵和输水管进入凝土罐和接料槽，进行循环清洗混凝土罐。同时还通过水泵和输水管进入混凝土搅拌机，达到废水全部回收再利用。
本发明是通过如下技术方案实现的：一种混凝土搅拌车超细颗粒混凝土废水处理设备，其特征在于：该设备包括：接料槽、螺旋分离机、沙石仓和回收水池。所述的螺旋分离机由箱体、转轴、螺旋叶片和变速电机Ⅰ组成。所述的箱体由槽体和槽盖固定连接而成，所述的槽体的下部圆弧形。箱体通过倾斜支架安装在地面基础上，所述的箱体内腔有转轴和螺旋叶片。箱体的上端安装电机变速箱Ⅰ，电机变速箱Ⅰ驱动转轴和螺旋叶片旋转。所述的箱体的低端上部设置接料槽，接料槽与槽体贯通，使用时接料槽位于罐车排料槽的下部。所述的箱体的高端设置出料口，所述的沙石仓位于出料口的下部。所述的箱体的的低端设置回收水管，所述的回收水管上端与槽体贯通，回收水管的下端连接回收水池，所述的回收水池安装在地面基础之下。回收水池内设置搅拌器;所述的搅拌器由电机变速箱Ⅱ驱动。回收水池中的回收水分别通过水泵Ⅰ和输水管Ⅲ进入混凝土搅拌机，回收水通过水泵Ⅱ和输水管Ⅱ进入接料槽，回收水通过水泵Ⅲ和输水管Ⅰ进入罐车进料斗。
所述的回收水池内设置上水位传感器和下水位传感器。
所述的回收水池上设置加水管，所述的加水管通过水阀与自来水管网连接。
本发明的积极效果是：
1、洗车出来的废水中含有的沙、石和水泥浆全部回收再利用，无有一点浪费，降低生产成本，提高经济效率。
2、利用处理后的废水进行循环清洗混凝土罐，节约用水，利国利民。
3、废水不外流，既不污染环境又节约运输费用。
4、结构合理，制作成本低，使用寿命长，便于推广使用。
