申请日2012.01.19
公开(公告)日2012.10.31
IPC分类号B23K26/42; C02F9/02
摘要
本实用新型公开了一种激光湿切内置式污水过滤系统，包括：沉淀箱，由隔板分隔成污水沉淀部分和初级过滤净化液储存部分，隔板使污水中的固体残渣沉淀在污水沉淀部分的底部，而经过沉淀后的初级过滤净化液通过隔板上方流进初级过滤净化液储存部分;第一和第二管道，两者均连接在沉淀箱和涡旋式分离器之间，其中第一管道上安装有水泵以将初级过滤净化液输送到涡旋式分离器进行二级过滤;以及涡旋式分离器，其上安装有液位传感器，当进入涡旋式分离器的初级过滤净化液超过设定液位时传感器发出信号，以使第二管道上的溢流阀开启，从而使多余的初级过滤净化液通过第二管道返回到沉淀箱中。
权利要求书

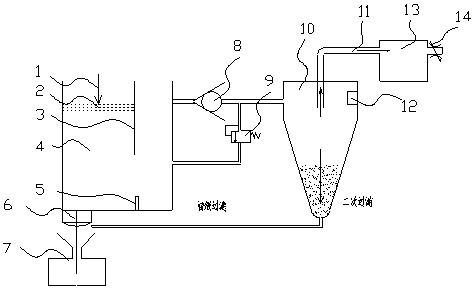

1.一种激光湿切内置式污水过滤系统，包括：
沉淀箱，用于接收污水进行初级过滤，其中沉淀箱由隔板分隔成污水沉淀部分和初级过滤净化液储存部分，隔板使污水中的固体残渣沉淀在污水沉淀部分的底部，而经过沉淀后的初级过滤净化液通过隔板上方流进初级过滤净化液储存部分;
第一和第二管道，两者均连接在沉淀箱的初级过滤净化液储存部分和涡旋式分离器之间，其中第一管道上安装有水泵以将沉淀箱中的初级过滤净化液输送到涡旋式分离器中;以及
涡旋式分离器，用于对初级过滤净化液进行二级过滤，
其中涡旋式分离器中安装有液位传感器，用于当自第一管道进入涡旋式分离器的初级过滤净化液超过设定液位时发出信号，以使第二管道上的溢流阀开启，从而使多余的初级过滤净化液通过第二管道返回到沉淀箱中。
2.如权利要求1所述的激光湿切内置式污水过滤系统，其特征在于，沉淀箱的污水入口处安装有不锈钢滤网，用于初步过滤掉污水中大尺寸的固体颗粒或其它杂质。
3.如权利要求1或2所述的激光湿切内置式污水过滤系统，其特征在于，涡旋式分离器包括圆柱段的进液区和圆锥段的分离区，其中在圆锥段的分离区，进入的初级过滤净化液中的残渣沿内壁落下且从底部流出，而经过二级过滤的净化液则通过净化液出口压出。
4.如权利要求3所述的激光湿切内置式污水过滤系统，其特征在于，还包括储水箱，所述储水箱与涡旋式分离器的净化液出口相连接，用于储存来自涡旋式分离器的二级过滤净化液。
说明书
一种激光湿切内置式污水过滤系统
技术领域
本实用新型涉及激光微加工技术，具体涉及一种用于激光微加工过程的激光湿切内置式污水过滤系统。
背景技术
激光微加工工艺有干切和湿切两种工艺。对于激光湿切工艺而言，如果切割金属材料，则加工后的污水中含有大量的金属碎屑;如果切割非金属材料，则激光加工过程中产生的烟尘与空气作用，可能生成有毒物质，这些有毒物质也会由高压水带出。因此，加工后的污水必须经过回收过滤后排出或者循环再利用。
目前在激光湿切工艺中通常使用外置式污水过滤系统。但是，这种外置式污水过滤系统占地面积大，零散、不美观，而且影响产品的高精密档次。另外，这种外置式污水过滤系统所采用的过滤部件无论是重力式滤纸过滤部件还是滤芯式过滤部件，其过滤精度主要依赖于所使用的滤纸或者滤芯的密度，容易导致自身精密度不稳定;而且这些滤纸或者滤芯不能重复利用，使用一次失去过滤功能后就需要更换，由此所产生的耗材比较多，不利于环保。因此，在本领域中需要一种结构紧凑的、污水过滤部件能被重复利用的污水过滤系统。
实用新型内容
本实用新型旨在解决外置式污水过滤装置零散、占地面积大以及污水过滤部件不可重复利用等问题。
为解决上述技术问题，本实用新型提供了一种激光湿切内置式污水过滤系统。这种激光湿切内置式污水过滤系统，包括：沉淀箱，用于接收污水进行初级过滤，其中沉淀箱由隔板分隔成污水沉淀部分和初级过滤净化液储存部分，隔板使污水中的固体残渣沉淀在污水沉淀部分的底部，而经过沉淀后的初级过滤净化液通过隔板上方流进初级过滤净化液储存部分;第一和第二管道，两者均连接在沉淀箱的初级过滤净化液储存部分和涡旋式分离器之间，其中第一管道上安装有水泵以将沉淀箱中的初级过滤净化液输送到涡旋式分离器中;以及涡旋式分离器，用于对初级过滤净化液进行二级过滤。涡旋式分离器中安装有液位传感器，用于当自第一管道进入涡旋式分离器的初级过滤净化液超过设定液位时发出信号，以使第二管道上的溢流阀开启，从而使多余的初级过滤净化液通过第二管道返回到沉淀箱中。
本实用新型提供的激光湿切内置式污水过滤系统，可集成在激光微加工设备中，整个结构模块化设计，使得结构上更加紧凑。同时污水过滤部件能够重复利用，产生的耗材少，利于节能环保。
