申请日2012.01.19
公开(公告)日2012.09.19
IPC分类号C02F9/08; C02F1/28; C02F1/52; C02F1/40
摘要
本实用新型公开了一种多功能油水处理器，它包括密封舱、储放有混凝药剂的加药箱、第一水泵、残渣框、微气泡发生器、集油箱、刮油板和机架，密封舱安装在机架上，密封舱的底部呈漏斗状，漏斗的底端设置有排污管，密封舱两端分别连接进水管和出水管，栅格网覆盖住进水管的入水口，残渣框位于栅格网正下方，第一水泵将加药箱内的混凝药剂顺着进水管送入密封舱内，密封舱内从左往右间隔设置数块导流板，每一导流板的一侧与密封舱的内壁相接，其另一侧与密封舱的内壁之间形成有间隙，相邻两导流板的相对侧边分别与密封舱的内壁相接，微气泡发生器、集油箱和刮油板设置于密封舱内，密封舱靠近出水管的一侧设置过滤箱，过滤箱内设有石英砂和活性炭。
权利要求书

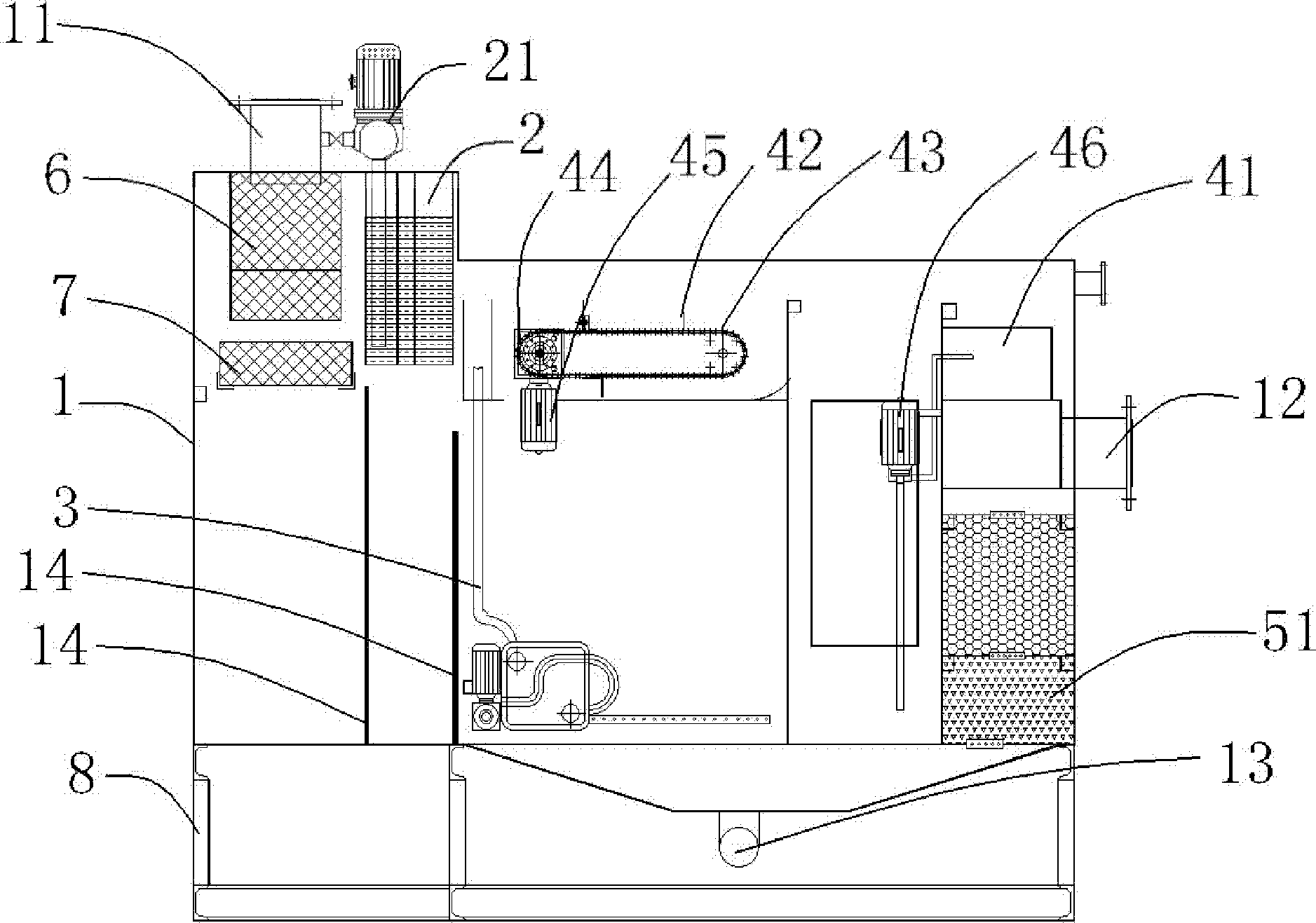

1.一种多功能油水处理理器，它包括设置有进水管(11)和出水管(12) 的密封舱(1)，其特征在于，它还包括用于储放促使污水中有机悬浮物 加速凝结的混凝药剂的加药箱(2)，以及将加药箱(2)内的混凝药剂 送入进水管(11)的第一水泵(21)。
2.根据权利要求1所述的多功能油水处理器，其特征在于，所述密 封舱(1)内设置有集油箱(41)，所述集油箱(41)上形成有用于收集 悬浮于污水表面油脂的集油口，所述集油口的前侧设置有数块刮油板 (42)，所有刮油板(42)安装在两条链条(43)之间，每一链条(43) 安装在两个链轮(44)之间，其中一个链轮(44)通过第一电机(45) 驱动其转动。
3.根据权利要求2所述的多功能油水处理器，其特征在于，所述集 油箱(41)内安装有将其内部的油脂排出的第二水泵(46)。
4.根据权利要求1所述的多功能油水处理器，其特征在于，所述密 封舱(1)靠近出水管(12)的一侧设置有过滤箱(51)，所述过滤箱(51) 内设有石英砂和活性炭。
5.根据权利要求1所述的多功能油水处理器，其特征在于，所述密 封舱(1)的底部呈漏斗状，其漏斗的底端设置有排污管(13)。
6.根据权利要求1所述的多功能油水处理器，其特征在于，所述密 封舱(1)内从左往右间隔设置有数块导流板(14)，每一所述导流板(14) 的一侧与密封舱(1)的内壁相接，其另一侧与密封舱(1)的内壁之间 形成有间隙，相邻两导流板的相对侧边与密封舱(1)的内壁相接。
7.根据权利要求1所述的多功能油水处理器，其特征在于，所述密 封舱(1)内设置有数个微气泡发生器(3)。
8.根据权利要求1所述的多功能油水处理器，其特征在于，所述密 封舱(1)内设置有栅格网(6)，所述栅格网(6)覆盖住进水管(11) 的入水口。
9.根据权利要求8所述的多功能油水处理器，其特征在于，所述密 封舱(1)内设置有残渣框(7)，所述残渣框(7)位于栅格网(6)的 正下方。
10.根据权利要求1所述的多功能油水处理器，其特征在于，它还包 括机架(8)，所述密封舱(1)安装在机架(8)上。
说明书
多功能油水处理器
技术领域
本实用新型涉及一种油水处理器，具体来说，涉及一种方便、快捷、 高效的除去污水中油污和固体残渣的多功能油水处理器。
背景技术
目前，由石油加工业、固体燃料热加工业和餐饮厨房等排出的含油 污水，对包括土壤、植物、水体和水体生物等生态环境造成严重的危害， 含油污水侵入土壤造成土壤孔隙间会形成油膜，产生隔膜作用，致使空 气、水分和肥料等无法渗入土壤中，破坏土壤结构，危害农作物的生长 和植物的保护。含油污水，特别是含可浮油排入水体后将在水面是产生 油膜，阻碍大气中的氧气溶于水体，造成水体中氧气含量过低，使得水 生物处于缺氧状态而死亡;同时工业厂排放的含油污水中含有化学成分， 餐饮污油中因食物油的反复油炸等因素也会产生致癌物质，这些危害物 质排入水体，不仅危害水生物生长，也会因人们食用水产物而对人体造 成危害，含油污水排入城市沟道，对沟道、附属设备及城市污水处理厂 等都会造成不良影响。因此含油污水的除油措施显得至关重要，目前市 场上对含油污水还有一个关乎民生的问题就是地沟油，因为过去隔油器 设备只是针对含油污水的除油处理，对于处理后的废油如果管理利用并 未有相关措施，而多功能油水处理器可做到对处理后的废油进行可控管 理，可要求正规厂家回收利用，而不被非法分子用于地沟油的回收利用。
隔油池是过去对含油污水处理中使用最广泛的也是使用时间最长的 除油装置，隔油池是利用油脂和水的比重不同达到自动分离的，隔油池 的构造多采用平流式，含油污水进入隔油池后沿水平方向缓慢流动，在 处理间停留，因油脂轻于水，自动上浮至水面，由集油管自流入集油罐 内，在隔油池中沉淀下来的重油及其他杂质，积聚到池底污泥斗中，通 过排泥管进入污泥管中排出或人工清渣处理，经过隔油池处理的污水溢 流入排水渠排出池外，进行后续处理。但是，传统的隔油池油水分离效 果差，时间长，清渣清油麻烦，产生臭气污染周围环境，很难达到环保 要求;另外，传统隔油池占地面积大，一旦建造无法移动，十分不方便; 还有，传统隔油池经长期使用，设备内积聚太多废渣废油，本身就容易 形成一个环境污染源。
隔油器是目前市场替代隔油池的换代产品，隔油器采用钢材结构， 配有格栅设备、气浮设备和刮油设备，含油污水通过格栅设备过滤残渣， 然后进入气浮区，通过气浮设备产生大量微小气泡，由于气泡的张力作 用，将油脂吸附快速上浮分离，油脂上浮至水面后，通过刮油设备将油 脂刮至油槽后流入集油桶中，经处理后的污水通过隔油器底部进入集水 区，达到出水管口位置排出设备。但是，一、隔油器机械格栅过滤只能 过滤大颗粒残渣，细小残渣和有机悬浮物无法有效过滤，机械格栅维修 率高，成本高;二、未设有导流措施，水流过快，处理时间短，处理效 率欠佳;三、废油直接收集至外部集油桶内，无法有效可控的管理废油 的回收问题;四、没有过滤系统，处理后的污水中有机悬浮物的含量依 然可能超标，无法达到环保要求;五、现有隔油器不是全密闭设计，顶 部为盖板，密封性能不佳，依然会有臭气外泄，对周边环境产生影响; 六、底部未进行漏斗设计，排污不彻底，设备清洗排污不便等缺点;七、 现有隔油器只装有检修爬梯，检修及维护工作人员，检修维护工作十分 不便，甚至因检修设备过重，或周边空间有限而造成对人员的不必要伤 害。
实用新型内容
针对以上的不足，本实用新型提供了一种方便、快捷、高效的除去 污水中油污和固体残渣的多功能油水处理器，它包括设置有进水管和出 水管的密封舱，它还包括用于储放促使污水中有机悬浮物加速凝结的混 凝药剂的加药箱，以及将加药箱内的混凝药剂送入进水管的第一水泵。
所述密封舱内设置有集油箱，所述集油箱上形成有用于收集悬浮于 污水表面油脂的集油口，所述集油口的前侧设置有数块刮油板，所有刮 油板安装在两条链条之间，每一链条安装在两个链轮之间，其中一个链 轮通过第一电机驱动其转动。
所述集油箱内安装有将其内部的油脂排出的第二水泵。
所述密封舱靠近出水管的一侧设置有过滤箱，所述过滤箱内设有石 英砂和活性炭。
所述密封舱的底部呈漏斗状，其漏斗的底端设置有排污管。
所述密封舱内从左往右间隔设置有数块导流板，每一所述导流板的 一侧与密封舱的内壁相接，其另一侧与密封舱的内壁之间形成有间隙， 相邻两导流板的相对侧边与密封舱的内壁相接。
所述密封舱内设置有数个微气泡发生器。
所述密封舱内设置有栅格网，所述栅格网覆盖住进水管的入水口。
所述密封舱内设置有残渣框，所述残渣框位于栅格网的正下方。
本实用新型还包括机架，所述密封舱安装在机架上。
本实用新型的有益效果：
1、本实用新型还包括储放混凝药剂的加药箱，通过第一水泵将混凝 药剂由进水管送入到密封舱内，通过混凝药剂促使污水中有机悬浮物加 速凝结，降低污水中有机悬浮物的含量，可以极大的提高油水处理速度。
2、密封舱内设置有集油箱和刮油板，通过刮油板将污水中悬浮的油 脂收集到集油箱内，加快污油收集速度;另外，集油箱设置于密封舱内， 集中可控管理，避免不法分子回收利用。
3、密封舱内设置有过滤箱，过滤箱内设有石英砂和活性炭，通过石 英砂和活性炭对除油后的污水进行再次过滤处理，使得设备出水更洁净， 处理效果更明显。
4、密封舱内设置有栅格网和残渣框，可以通过栅格网和残渣框方便 快捷的除去污水中的固体残渣。
5、密封舱的底部呈漏斗状，其漏斗的底端设置有排污管，密封舱内 的积聚的残渣能够彻底有效的排空，操作极为方便。
6、密封舱内设有数块导流板，通过导流板对污水进水进行导流，延 长了污水在密封舱内的流通路径，使得混凝药剂与污水充分混合，反应 时间加长，达到更好的处理效果;同时解决了现有隔油器前端集油问题。
7、密封舱内设置有数个微气泡发生器，微气泡发生器产生细小气泡， 通过气泡对油进行吸附作用，加速油水分离，更好的达到除油效果。
