申请日2012.01.18
公开(公告)日2012.07.11
IPC分类号C02F1/04
摘要
本发明涉及一种垃圾渗滤液纳滤浓液处理方法，包括用生蒸汽加热垃圾渗滤液纳滤浓液生成二次蒸汽，二次蒸汽压缩后取代生蒸汽加热垃圾渗滤液纳滤溶液，分离完成液与二次蒸汽，同时排出凝液，本发明还涉及垃圾渗滤液纳滤浓液处理系统，包括两两间相互连接的蒸发器、压缩机和气液分离器，蒸发器还连接有疏水器并设有蒸汽入口，采用本垃圾渗滤液纳滤浓液处理方法及系统，可以解决垃圾渗滤液处理中残余的纳滤溶液难以生化降解的问题。
权利要求书
1.一种垃圾渗滤液纳滤浓液处理方法，其特征是包括如下步骤：
A、以生蒸汽加热所述垃圾渗滤液纳滤浓液，以蒸出二次蒸汽;
B、机械压缩步骤A得到的二次蒸汽加热所述垃圾渗滤液纳滤浓液;
C、分离出步骤B得到的完成液和二次蒸汽，同时将所产生凝液排出;
D、将所述完成液按一定比例排出，其余回流到蒸发器进行循环。
2.如权利要求1所述的垃圾渗滤液纳滤浓液处理方法，其特征是：所述步骤D中，所述一定比例为5% ~10%。
3.如权利要求1所述的垃圾渗滤液纳滤浓液处理方法，其特征是：所述一定比例为5%。
4.如权利要求1所述的垃圾渗滤液纳滤浓液处理方法，其特征是：所述步骤B中，二次蒸汽被压缩至0.06MPa±0.05MPa。
5.如权利要求4所述的垃圾渗滤液纳滤浓液处理方法，其特征是：所述步骤B中，还向被压缩的二次蒸汽中喷入用于消除压缩后蒸汽的过热度的适量凝液。
6.如权利要求1所述的垃圾渗滤液纳滤浓液处理方法，其特征是：所述步骤A中生蒸汽的压力是0.2 MPa~0.4 MPa。
7.如权利要求1~6任一所述的垃圾渗滤液纳滤浓液处理方法，其特征是：所述步骤B中分离出的完成液和/或凝液，还用于预热料液。
8.如权利要求7所述的垃圾渗滤液纳滤浓液处理方法，其特征是：还以间歇方式排出蒸发器加热室中的不凝气体，并经净化塔净化后排出。
9.一种垃圾渗滤液纳滤浓液处理系统，其特征是：包括两两间相互连接的蒸发器、压缩机和气液分离器，所述蒸发器还连接有疏水器并设有蒸汽入口，所述压缩机在所述蒸发器的加热室中的垃圾渗滤液纳滤浓液被加热至沸腾时启动，压缩来自蒸发器的二次蒸汽。
10.如权利要求9所述的垃圾渗滤液纳滤浓液处理系统，其特征是：所述蒸发器还设有不凝气体排放装置。
11.如权利要求10所述的垃圾渗滤液纳滤浓液处理系统，其特征是：还设有与所述不凝气体排放装置连接的净化塔。
12.如权利要求11所述的垃圾渗滤液纳滤浓液处理系统，其特征是：还包括用于将完成液和凝液中的余热回收至加热室的第一、二换热器。
说明书
一种垃圾渗滤液纳滤浓液处理方法及其处理系统
技术领域
本发明涉及垃圾处理，尤其涉及一种垃圾渗滤液纳滤浓液处理方法及其处理系统。
背景技术
垃圾填埋与垃圾发电是对垃圾处理的两种方式，然而在垃圾填埋场与垃圾发电厂中会产生大量的垃圾渗滤液，这是一种含高污染物、高浓度有机物的废水，如不妥善处理，会对周围的水体和土壤造成严重污染，目前对此垃圾渗滤液多采用“生化+膜过滤”的方法处理，然而在膜过滤过程中有30%的纳滤浓液难以生化降解，如果返回到原系统中，会累积愈来愈多，这是一直困扰垃圾渗滤液处理的难题，也是一个急需解决的问题。
发明内容
本发明提供一种垃圾渗滤液纳滤浓液处理方法及其处理系统，解决现有技术中垃圾渗滤液30%的纳滤浓液因含相当多数量分子量较大有机物而难以生化降解的问题。
为实现上述目的本发明提供了以下的技术方案：
一种垃圾渗滤液纳滤浓液处理方法，包括如下步骤：
A、以生蒸汽加热所述垃圾渗滤液纳滤浓液，以蒸出二次蒸汽;
B、机械压缩步骤A得到的二次蒸汽加热所述垃圾渗滤液纳滤浓液;
C、分离出步骤B得到的完成液和二次蒸汽，同时将凝液排出;
D、将所述完成液按一定比例排出，其余回流蒸发器进行循环。
进一步的，所述步骤D中，排出完成液的比例为5% ~10%。
进一步的，所述排出完成液的比例为5%。
进一步的，所述步骤B中，二次蒸汽被压缩至(0.06±0.05)MPa。
进一步的，所述步骤B中，还向被压缩的二次蒸汽中喷入用于消除压缩后蒸汽的过热度的适量凝液。
进一步的，所述步骤A中生蒸汽的压力是0.2MPa。
进一步的，所述步骤B中分离出的完成液和/或凝液，还用于预热料液。
进一步的，所述垃圾渗滤液纳滤浓液处理方法还以间歇方式排放蒸发器加热室中的不凝气体进入净化塔净化后排出。

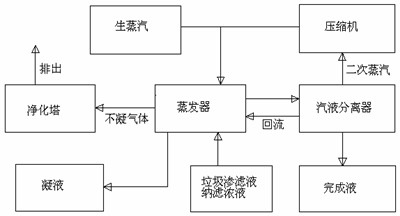

一种垃圾渗滤液纳滤浓液处理系统，包括两两间相互连接的蒸发器、压缩机和气液分离器，所述蒸发器还连接有疏水器并设有蒸汽入口，所述压缩机在所述蒸发器的加热室中的垃圾渗滤液纳滤浓液被加热至沸腾时启动，压缩来自蒸发器的二次蒸汽。
进一步的，所述蒸发器还设有不凝气体排放装置。
进一步的，所述不凝气体排放装置还连接有净化塔。
进一步的，所述垃圾渗滤液纳滤浓液处理系统还包括用于将完成液和凝液中的余热回收至加热室的第一、二换热器。
本发明的有益效果是：
本发明由于采用了以上的技术方案，通过将水份从纳滤浓液中蒸出，污染物残留在纳滤浓液中，纳滤浓液中无机物盐类均不挥发，大分子有机物挥发性远较水弱，仅部分小分子有机物会进入水蒸汽，最终随水蒸气凝结为凝液，此凝液可生化性好，使纳滤浓液量大为减小，最终可入炉焚烧或喷洒高温炉灰上固化或回灌，本发明的处理系统在利用二次蒸汽正常运行过程中，除了压缩机和泵的动力消耗外，不需要提供额外的热量，而且通过对凝液与完成液余热的回收利用，进一步减少了能耗。
