申请日2011.11.30
公开(公告)日2012.07.18
IPC分类号A01G25/00; C02F9/02
摘要
本实用新型的采用活性炭的生活污水处理及再生利用装置，包括从污水进口到再生水出口之间的管路上，依次设置有压力表、沉淀槽、网式过滤器、颗粒活性炭柱、压缩活性炭柱，沉淀槽采用下沉式结构，在沉淀槽底板向下与固体残渣通道连通，该固体残渣通道中设置有活塞;在颗粒活性炭柱和压缩活性炭柱之间的管路底板上设置有灌溉用再生水出口，在再生水阀门内侧的管道上还连通有反冲水进口。本实用新型的处理装置，能够处理和再生利用生活污水，用途多、流程短、速度快、水质好、富集比大、成本低、能耗低，节省化肥和淡水资源。
权利要求书

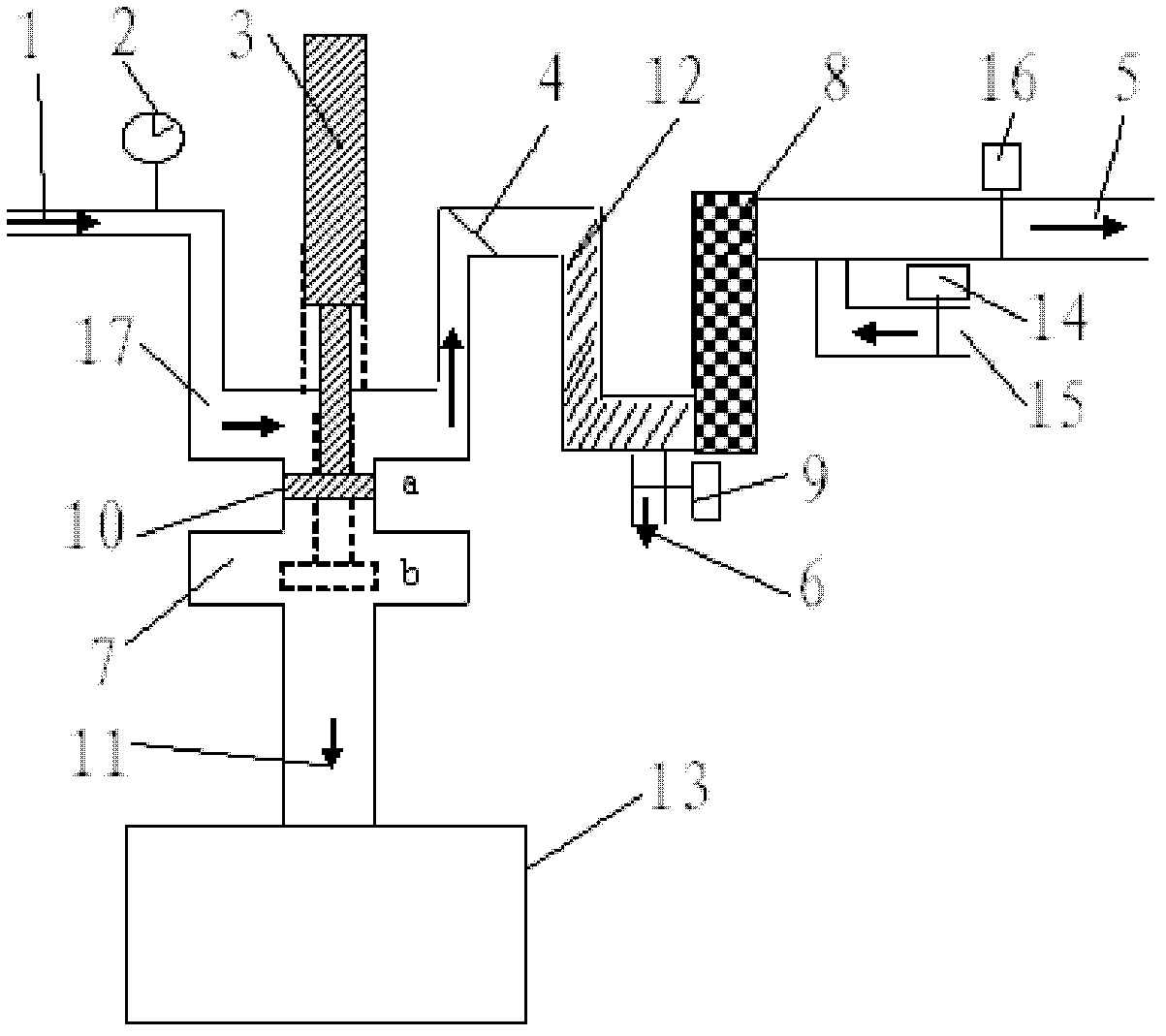

1.一种采用活性炭的生活污水处理及再生利用装置，其特征在于：包括从污水进口(1)到再生水出口(5)之间的管路上，依次设置有压力表(2)、沉淀槽(17)、网式过滤器(4)、颗粒活性炭柱(12)、压缩活性炭柱(8)，其中压力表(2)与网式过滤器(4)之间的沉淀槽(17)采用下沉式结构，在沉淀槽(17)底板开有通口，该通口向下与固体残渣通道(11)连通，该固体残渣通道(11)腰部的空腔(7)中设置有活塞(10);
在颗粒活性炭柱(12)和压缩活性炭柱(8)之间的管路构成第二处下沉式结构，该第二处下沉式结构的底板上设置有灌溉用再生水出口(6)，灌溉用再生水出口(6)设置有灌溉水阀门(9);在再生水出口(5)设置有再生水阀门(16);在再生水阀门(16)与压缩活性炭柱(8)之间的管道上还连通有反冲水进口(15)，该反冲水进口(15)上安装有反冲水阀门(14)。
2.根据权利要求1所述的生活污水处理及再生利用装置，其特征在于：所述的空腔(7)的外径大于活塞(10)的外径，空腔(7)的高度大于活塞(10)的高度。
3.根据权利要求1所述的生活污水处理及再生利用装置，其特征在于：所述的固体残渣通道(11)与沼气池(13)或收集池连通。
说明书
一种采用活性炭的生活污水处理及再生利用装置
技术领域
本实用新型属于污水循环利用设备技术领域，涉及一种采用活性炭的生 活污水处理及再生利用装置。
背景技术
农业面源污染是最主要的一类非点源污染，主要是指在农业生产活动中 产生的各种污染物质，在降水或灌溉过程中通过农田地表径流、农田排水和 地下渗漏，使大量污染物质进入水体而造成的污染。农村生活污水是农业面 源污染中最主要的污染来源之一。农村生活污水主要成分包括氮、磷、有机 质、LAS、病原菌等，其中有些物质，如氮、磷是对植物有益的营养元素， 能为植物生长提供重要的养分，有机质可以提高土壤肥力和生产力水平。然 而，过量的养分、有机质，还有些其他物质可能会对土壤环境和作物生长产 生影响。因此，将农村生活污水进行一定程度的处理是非常必要的。当前循 环经济型农村建设是农村社会经济可持续发展的一个重要发展趋势，基于农 村循环经济视角，农村生活污水处理后的再生水可以作为冲厕、洗车、灌溉 等回用，处理后剩余的残渣也可以用来当作肥料或者沼气的产气原料。
随着淡水资源供需矛盾的日益突出，增辟灌溉水源也成为各国解决水资 源危机普遍关注的问题。再生水灌溉一方面能避免利用污水直接灌溉所引起 的严重的面源污染问题，并为植物生长提供重要的养分，增加土壤有机质从 而提高土壤肥力和生产力水平。另一方面，再生水中过量养分、有毒化学物 质和病原体同时输入环境生态系统，也会造成一定程度的环境污染，有可能 危害环境和人类健康。利用农村生活污水再生利用灌溉可以提高再生水中的 氮、磷等养分物质的利用效率，节肥、节水、增产的同时又减少了多余污染 物输入环境生态系统，对我国水资源危机的缓解、农业面源污染防治和促进 农村循环经济发展有重要意义。建立一种不但能处理生活污水，而且能把污 水中的成份区别对待进行再生利用的装置，成为一个急需解决的技术问题。
发明内容
本实用新型的目的是提供一种采用活性炭的生活污水处理及再生利用 装置，对生活污水进行高效处理并可同时进行再生利用，简单易行、成本低、 能耗低。
本实用新型采用的技术方案是，一种采用活性炭的生活污水处理及再生 利用装置，包括从污水进口到再生水出口之间的管路上，依次设置有压力表、 沉淀槽、网式过滤器、颗粒活性炭柱、压缩活性炭柱，其中压力表与网式过 滤器之间的沉淀槽采用下沉式结构，在沉淀槽底板开有通口，该通口向下与 固体残渣通道连通，该固体残渣通道腰部的空腔中设置有活塞;
在颗粒活性炭柱和压缩活性炭柱之间的管路构成第二处下沉式结构，该 第二处下沉式结构的底板上设置有灌溉用再生水出口，灌溉用再生水出口设 置有灌溉水阀门;在再生水出口设置有再生水阀门;在再生水阀门与压缩活 性炭柱之间的管道上还连通有反冲水进口，该反冲水进口上安装有反冲水阀 门。
本实用新型的显著特点是，采用该处理装置处理和再生利用生活污水， 用途多、流程短、速度快、水质好、富集比大、成本低、能耗低，污水处理 完的再生水进行灌溉，同时可以节省适量的化肥和淡水资源，具有广阔的应 用前景。
