申请日2012.04.01
公开(公告)日2012.12.05
IPC分类号F24H4/04
摘要

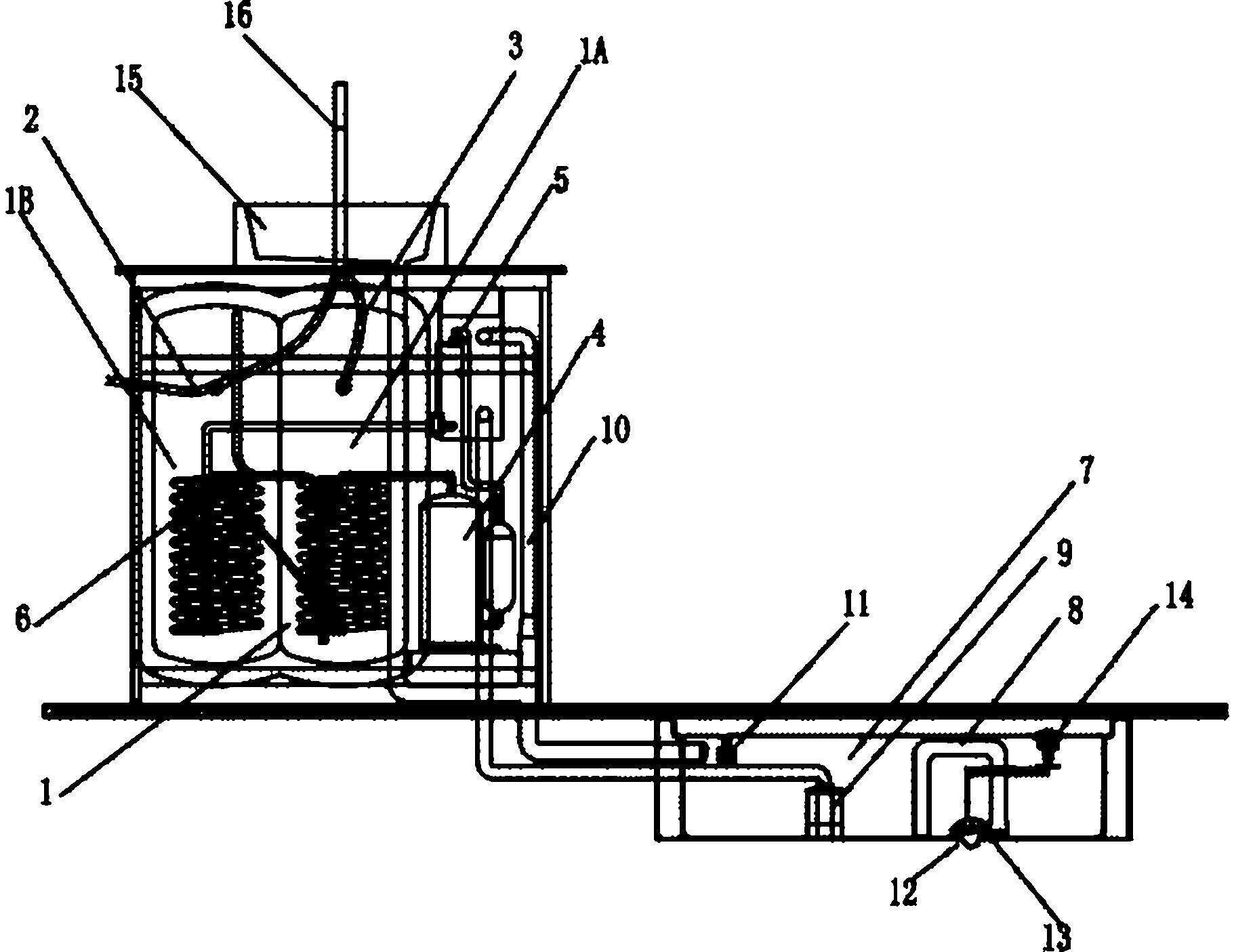

一种废水余热回收热水器，其包括一壳体，在该壳体内设包括一保温储热水箱、一废水余热回收装置和一热能置换系统;保温储热水箱设于壳体中，其上设冷水进水管和热水出水管;热能置换系统包括压缩机、蒸发器和冷凝器;冷凝器设在保温储热水箱内，蒸发器设在所述壳体内设的一换热水箱中，废水余热回收装置包括废水余热回收水箱、溢流管、潜水泵及废水循环管;废水余热回收水箱设置于所述壳体外;溢流管设于废水余热回收水箱内，由带破虹透气孔的虹吸管构成，溢流管的吸水口设在废水余热回收水箱底部，出水口伸出废水余热回收水箱;潜水泵出口与换热水箱连通，进口与废水余热回收水箱连通。本实用新型能有效地利用洗浴或使用过的废水热能，节约能源。
权利要求书
1.一种废水余热回收热水器，包括一壳体，在该壳体内设有一保温储热水箱、一废水余热回收装置和一热能置换系统;
该保温储热水箱置于所述壳体中，该保温储热水箱上设有冷水进水管和热水出水管;
该废水余热回收装置包括废水余热回收水箱、溢流管和潜水泵以及换热水箱，该溢流管设于该废水余热回收水箱内，由带破虹透气孔的虹吸管构成，该溢流管的吸水口设置在该废水余热回收水箱底部，该溢流管的出水口伸出废水余热回收水箱;该潜水泵的进水口与该废水余热回收水箱的出水口连通，该潜水泵的出水口与该换热水箱的进水口连通，所述废水余热回收水箱的回水口通过一废水循环管与所述换热水箱的出水口连通;
该热能置换系统包括相互连接构成回路的压缩机、冷凝器、膨胀阀和蒸发器;该冷凝器设置在该保温储热水箱内，该蒸发器设置在所述换热水箱中，所述压缩机和膨胀阀设置在所述壳体中。
2.根据权利要求1所述的废水余热回收热水器，其特征在于：所述废水余热回收水箱内部设有一水位控制开关。
3.根据权利要求1所述的废水余热回收热水器，其特征在于：所述废水余热回收装置还包括一个小水箱，所述潜水泵设于该小水箱内，该小水箱的底部与所述废水余热回收水箱相通。
4.根据权利要求3所述的废水余热回收热水器，其特征在于：所述小水箱内设于所述热水器的所述壳体内。
5.根据权利要求4所述的废水余热回收热水器，其特征在于：所述小水箱内设有一水位控制开关。
6.根据权利要求1至5任一项所述的废水余热回收热水器，其特征在于：所述废水余热回收水箱底部设有一排水清洗口，该排水清洗口内设有排水活塞，该排水活塞连接有排水按钮。
7.根据权利要求6所述的废水余热回收热水器，其特征在于：所述保温储热水箱由第一保温储热水箱和第二保温储热水箱构成，所述热水出水管设于该第一保温储热水箱上部，所述冷水进水管设于该第二保温储热水箱的下部，该第一保温储热水箱的下部与第二保温储热水箱的上部通过一连通管相连通。
8.根据权利要求7所述的废水余热回收热水器，所述冷凝器分别设置于所述第一和第二保温储热水箱内。
9.根据权利要求1或8所述的废水余热回收热水器，其特征在于：所述壳体为一独立的浴室柜架，该柜架上设有包括洗脸盆、台面和冷热混合龙头。
说明书
一种废水余热回收热水器
技术领域
本实用新型涉及一种热水器，尤其是一种废水余热回收热水器。
背景技术
目前现有技术中有各种热水器，如电、燃气、太阳能及热泵热水器，均可实现供给使用生活热水。但其存在的问题是：使用过后的水，其水温仍高，排入下水道，浪费了大量的热能，不符合当前节能减排的环保要求。所以如何能够利用上述废水中的热能，成为一个不能忽视的问题。
现有技术中的废水余热回收装置中的废水收集水箱与其他部件都设置在热水器壳体中，不易设计成较大容量，也不易收集例如洗浴的废水。
实用新型内容
本实用新型的目的是提供一种废水余热回收的热水器，能有效地利用洗浴或洗涤使用过的废水热能，节约能源。
为实现上述目的，本实用新型采取以下技术方案：
一种废水余热回收热水器，包括一壳体，在该壳体内设有一保温储热水箱、一废水余热回收装置和一热能置换系统;
该保温储热水箱置于所述壳体中，该保温储热水箱上设有冷水进水管和热水出水管;
该废水余热回收装置包括废水余热回收水箱、溢流管和潜水泵以及换热水箱，该溢流管设于该废水余热回收水箱内，由带破虹透气孔的虹吸管构成，该溢流管的吸水口设置在该废水余热回收水箱底部，该溢流管的出水口伸出废水余热回收水箱;该潜水泵的进水口与该废水余热回收水箱的出水口连通，该潜水泵的出水口与该换热水箱的进水口连通，所述废水余热回收水箱的回水口通过一废水循环管与所述换热水箱的出水口连通;
该热能置换系统包括相互连接构成回路的压缩机、冷凝器、膨胀阀和蒸发器;该冷凝器设置在该保温储热水箱内，该蒸发器设置在所述换热水箱中，所述压缩机和膨胀阀设置在所述壳体中。
所述废水余热回收水箱底部设有一排水清洗口，该排水清洗口内设有排水活塞，该排水活塞连接有排水按钮。
所述废水余热回收水箱内部设有一水位控制开关。
所述废水余热回收装置还可以包括一个小水箱，所述潜水泵设于该小水箱内，该小水箱的底部与所述废水余热回收水箱相连通。
所述小水箱可以设于所述热水器的所述壳体内。
所述小水箱内设有一水位控制开关。
所述保温储热水箱由第一保温储热水箱和第二保温储热水箱构成，所述热水出水管设于该第一保温储热水箱上部，所述冷水进水管设于该第二保温储热水箱的下部，该第一保温储热水箱的下部与第二保温储热水箱的上部通过一连通管相连通;
所述冷凝器分别设置于所述第一和第二保温储热水箱内。
所述壳体为一独立的浴室柜架，该柜架上设有包括洗脸盆、台面和冷热混合龙头。
本实用新型的有益效果是：本实用新型废水余热回收热水器，由于采用这样的结构，可以将洗浴或使用过的任何仍然有较高的温度的废水，通过蒸发器在废水余热回收热水箱内吸收废水的热能，并将热能经过冷凝器置换到保温储热水箱内，以此大量节约了电能，实现减排节能的环保效果。本实用新型将蒸发器从废水余热回收热水箱中分离开，可以将废水余热回收水箱从热水器的壳体内移出，这样，就可以任意设置，并设计更大的容器废水余热回收热水箱，还可以根据使用者的需求将其安装到任何位置，该废水余热回收水箱还可以兼作他用，也可以放置在地面下面，方便居室布置、使用和有效地收集洗浴废水。
