申请日2012.04.01
公开(公告)日2012.12.05
IPC分类号C02F9/06
摘要
本实用新型涉及一种移动式高纯水处理装置，属于水处理装置结构技术领域。包括用于将原水泵送至过滤器内的增压泵，过滤器的输出端连接有用于对过滤完成的水进行预处理的预处理水箱，预处理水箱的输出端连接有用于将产水与浓水进行分离的反渗透装置，其特征在于反渗透装置的输出端通过EDI增压泵连接有用于进一步除去产水中离子的EDI系统，EDI系统的产水输出端连接有用于降低产水中溶解氧的脱气系统，脱气系统与外部供水设备相连接，EDI系统的浓水输出端与反渗透装置的输入端相连接，上述各设备均受控于PLC自动控制系统。本实用新型能由普通自来水或者井水直接产成高纯水，适用于对水质要求较高的行业使用。
权利要求书
1. 一种移动式高纯水处理装置，包括用于将原水泵送至过滤器(2)内的增压泵(1)，过滤器(2)的输出端连接有用于对过滤完成的水进行预处理的预处理水箱(3)，预处理水箱(3)的输出端连接有用于将产水与浓水进行分离的反渗透装置，其特征在于反渗透装置的输出端通过EDI增压泵(9)连接有用于进一步除去产水中离子的EDI系统(10)，EDI系统(10)的产水输出端连接有用于降低产水中溶解氧的脱气系统(11)，脱气系统(11)与外部供水设备相连接，EDI系统(10)的浓水输出端与反渗透装置的输入端相连接，上述各设备均受控于PLC自动控制系统。
2.按照权利要求1所述的一种移动式高纯水处理装置，其特征在于所述反渗透装置包括与预处理水箱(3)的输出端相连接的一级反渗透高压泵(4)，一级反渗透高压泵(4)将预处理水箱(3)内的水泵送至用于分离产水与浓水的一级反渗透装置(5)，一级反渗透装置(5)的产水输出端连接有一级反渗透水箱(6)，一级反渗透水箱(6)的输出端通过二级反渗透高压泵(7)与二级反渗透装置(8)相连接，二级反渗透装置(8)的产水输出端与EDI增压泵(9)相连接，二级反渗透装置(8)的浓水输出端与预处理水箱(3)的输入端相连接。
3.按照权利要求1所述的一种移动式高纯水处理装置，其特征在于所述EDI系统(10)的浓水输出端与反渗透装置的一级反渗透水箱(6)的输入端相连接。
4.按照权利要求1所述的一种移动式高纯水处理装置，其特征在于所述移动式高纯水处理装置放置于可移动的载体上。
5.按照权利要求1所述的一种移动式高纯水处理装置，其特征在于所述过滤器(2)为活性炭过滤器、多介质过滤器、保安过滤器中的任意一种或几种。
6.按照权利要求1所述的一种移动式高纯水处理装置，其特征在于所述脱气系统(11)为脱气膜或者真空除氧器。
说明书
一种移动式高纯水处理装置
技术领域
本实用新型涉及一种移动式高纯水处理装置，属于水处理装置结构技术领域。
背景技术
目前，现有的移动式水处理设备多为反渗透水，达不到高纯水的要求。
发明内容
本实用新型的目的在于解决上述现有技术存在的不足之处，提供一种结构设计合理，能由普通自来水或者井水直接产成高纯水，适用于对水质要求较高的行业使用的移动式高纯水处理装置。
本实用新型是通过以下技术方案来实现的：

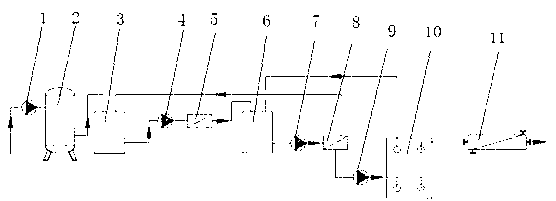

一种移动式高纯水处理装置，包括用于将原水泵送至过滤器2内的增压泵1，过滤器2的输出端连接有用于对过滤完成的水进行预处理的预处理水箱3，预处理水箱3的输出端连接有用于将产水与浓水进行分离的反渗透装置，其特殊之处在于反渗透装置的输出端通过EDI增压泵9连接有用于进一步除去产水中离子的EDI系统10，EDI系统10的产水输出端连接有用于降低产水中溶解氧的脱气系统11，脱气系统11与外部供水设备相连接，EDI系统10的浓水输出端与反渗透装置的输入端相连接，上述各设备均受控于PLC自动控制系统;
所述反渗透装置包括与预处理水箱3的输出端相连接的一级反渗透高压泵4，一级反渗透高压泵4将预处理水箱3内的水泵送至用于分离产水与浓水的一级反渗透装置5，一级反渗透装置5的产水输出端连接有一级反渗透水箱6，一级反渗透水箱6的输出端通过二级反渗透高压泵7与二级反渗透装置8相连接，二级反渗透装置8的产水输出端与EDI增压泵9相连接，二级反渗透装置8的浓水输出端与预处理水箱3的输入端相连接;
所述EDI系统10的浓水输出端与反渗透装置的一级反渗透水箱6的输入端相连接;
所述移动式高纯水处理装置放置于可移动的载体上，如集装箱内;
所述过滤器2为活性炭过滤器、多介质过滤器、保安过滤器中的任意一种或者几种;
所述脱气系统11为脱气膜或者真空除氧器。
本实用新型一种移动式高纯水处理装置，增加了EDI系统及脱气系统，EDI系统可以进一步将反渗透产水中的离子去除，而脱气系统可以直接将水中的溶解氧进行脱除，处理后的水可直接供给外部供水设备，适用于对水质要求较高的行业使用。
