申请日2011.11.30
公开(公告)日2012.06.27
IPC分类号C02F1/32; C02F9/14
摘要
本发明提供了一种印染废水回收利用处理系统，包括污水池、污水池连接的高压水泵以及系统自动控制装置，污水池经高压水泵和管道连接多级污水处理罐，污水处理罐的出水口依次连接沉淀池和生化处理罐，生化处理罐依次连接净化过滤罐和活性碳过滤容器，在连接净化过滤罐和活性碳过滤容器之间的管道上接有水质感应器，活性碳过滤容器的末端与环氧树脂过滤器连接，环氧树脂过滤器的出水口依次与清水罐、循环净水池连接，在环氧树脂过滤器与清水罐连接的管道中依次设有多个紫外线杀菌灯和高压纳米净化器。本发明印采用多级污水处理罐、沉淀池，生化处理罐、净化过滤罐、活性碳过滤容器和环氧树脂过滤器，对印染废水进行净化处理，实现了印染废水的回收利用。
权利要求书

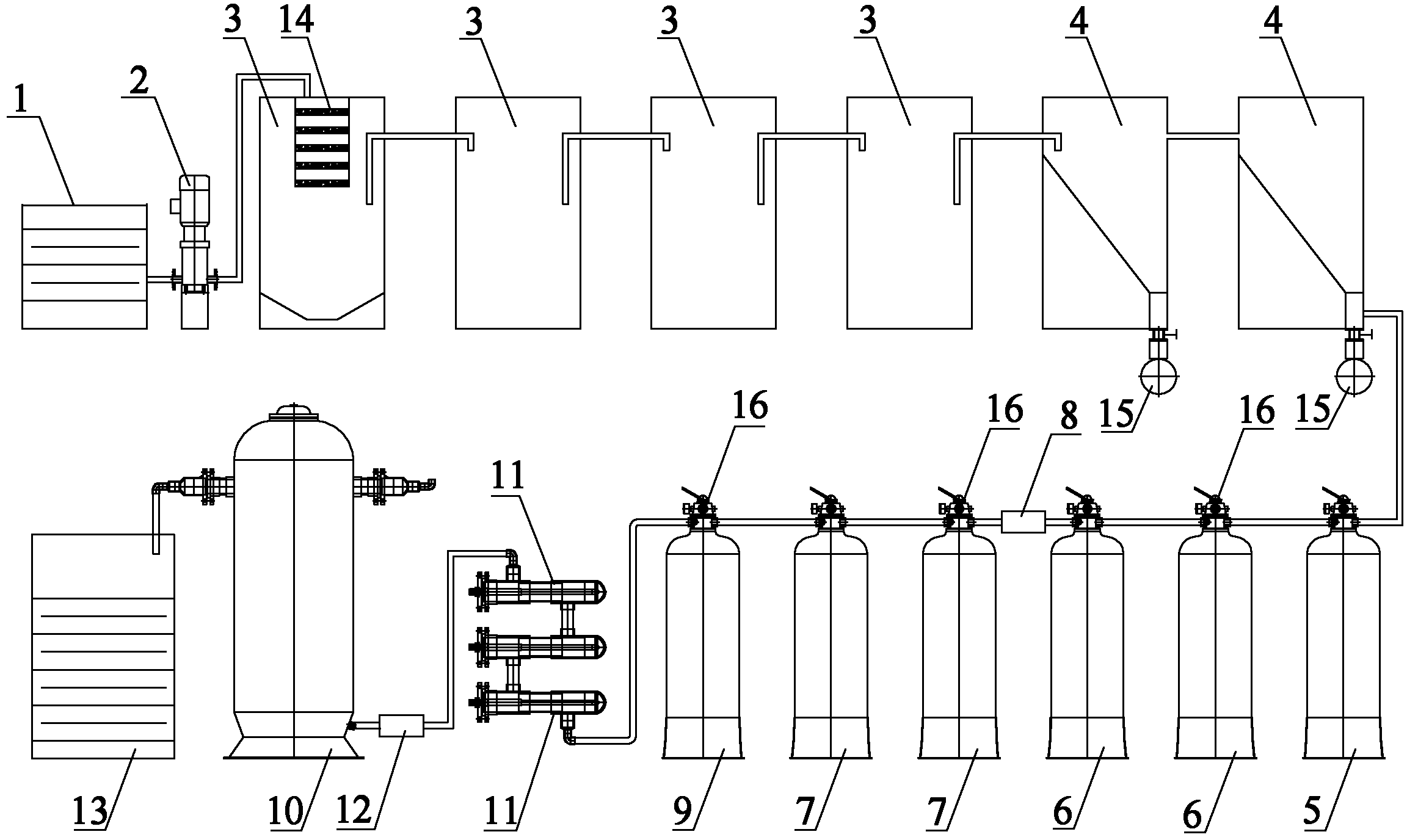

1.一种印染废水回收利用处理系统，包括污水池(1)、污水池(1)连 接的高压水泵(2)以及系统自动控制装置，其特征在于，所述污水池(1) 经高压水泵(2)和管道连接多级污水处理罐(3)，污水处理罐(3)的出水 口依次连接两个沉淀池(4)，沉淀池(4)的出水端与生化处理罐(5)连接， 所述的生化处理罐(5)依次连接两个净化过滤罐(6)和两个活性碳过滤容 器(7)，在连接净化过滤罐(6)和活性碳过滤容器(7)之间的管道上接有 水质感应器(8)，活性碳过滤容器(7)的末端与环氧树脂过滤器(9)连接， 环氧树脂过滤器(9)的出水口与清水罐(10)连接，在环氧树脂过滤器(9) 与清水罐(10)连接的管道中依次设有多个紫外线杀菌灯(11)和高压纳米 净化器(12)，清水罐(10)的出水口与循环净水池(13)连接。
2.根据权利要求1所述的印染废水回收利用处理系统，其特征在于， 所述的污水初级过滤装置(1)入水口下方设有多层过滤网(14)。
3.根据权利要求1所述的印染废水回收利用处理系统，其特征在于， 所述的沉淀池(4)的底部设有排污泵(15)。
4.根据权利要求1所述的印染废水回收利用处理系统，其特征在于， 所述的净化过滤罐(6)和活性碳过滤容器(7)出入水口处装有可自动回水 的逆向控制阀(16)。
5.根据权利要求1所述的印染废水回收利用处理系统，其特征在于， 所述的多级污水处理罐(3)采用间歇加压式的厌氧和好氧交替的生化处理 方式。
6.根据权利要求1所述的印染废水回收利用处理系统，其特征在于， 所述的生化处理罐(5)内装有直径为10毫米的火山岩沙粒。
7.根据权利要求1所述的印染废水回收利用处理系统，其特征在于， 所述净化过滤罐(6)罐中装有石英砂，前后净化过滤罐(6)中的石英砂沙 粒直径分别为5毫米和3毫米。
8.根据权利要求1所述的印染废水回收利用处理系统，其特征在于， 所述活性碳过滤容器(7)前后两容器中装有的活性碳颗粒直径分别为5毫 米和1毫米。
说明书
一种印染废水回收利用处理系统
技术领域
本发明属于环保废水回收技术领域，涉及印染废水的回收处理，具体涉及一种印染废水回收利用处理系统。
背景技术
在现有的印染废水回收处理技术中，采用自然生化进行印染废水回收处理是其中的一种方式，由于自然生化回收处理废水的速度很缓慢，需要很长时间，而且回收处理后水清洁度不高，导致废水回收的利用率非常低，所以使用自然生化的方式回收处理废水不多见;通常大多数是采用许多不同的化学物料去处理回收的印染废水，印染废水经过处理后，再用来循环使用。但是这种方式存在着：化学物料品种多、价格高，处理、取样测试检验等等工艺流程繁琐;化学物料还具有一定的腐蚀性，也会对处理设备造成一定程度的损坏;印染废水经处理后用来循环使用的水也存在着化学指标超标，二次排放会造成环境污染，而继续使用又满足不了水质需求的现象。
发明内容
本发明的目的是提供一种印染废水回收利用处理系统，采用依次经管道连接的多级污水处理罐、沉淀池，生化处理罐、净化过滤罐、活性碳过滤容器和环氧树脂过滤器，对印染废水进行初步过滤、生化处理、沉淀、酸性处理和细化过滤处理，并通过连接在管道上的水质感应器、紫外线杀 菌灯和高压纳米净化器，对处理过程的水质进行净化和杀菌，实现了印染废水的回收处理和净化，并提供给印染工序循环使用，解决了现有印染企业印染废水回收技术不完善，所造成的二次排放环境污染，以及继续使用循环回收水满足不了水质需求的问题。
本发明所采用的技术方案是，一种印染废水回收利用处理系统，包括污水池、污水池连接的高压水泵以及系统自动控制装置，所述污水池经高压水泵和管道连接多级污水处理罐，污水处理罐的出水口依次连接两个沉淀池，沉淀池的出水端与生化处理罐连接，所述的生化处理罐依次连接两个净化过滤罐和两个活性碳过滤容器，在连接净化过滤罐和活性碳过滤容器之间的管道上接有水质感应器，活性碳过滤容器的末端与环氧树脂过滤器连接，环氧树脂过滤器的出水口与清水罐连接，在环氧树脂过滤器与清水罐连接的管道中依次设有多个紫外线杀菌灯和高压纳米净化器，清水罐的出水口与循环净水池连接。
本发明所述的印染废水回收利用处理系统，其特征还在于，
所述的污水初级过滤装置入水口下方设有多层过滤网。
所述的沉淀池的底部设有排污泵。
所述的净化过滤罐和活性碳过滤容器出入水口处装有可自动回水的逆向控制阀。
所述的多级污水处理罐采用间歇加压式的厌氧和好氧交替的生化处理方式。
所述的生化处理罐内装有直径为10毫米的火山岩沙粒。
所述净化过滤罐罐中装有石英砂，前后净化过滤罐中的石英砂沙粒直径分别为5毫米和1毫米。
所述活性碳过滤容器前后两容器中装有的活性碳颗粒直径分别为5毫米和1毫米。
本发明印染废水回收利用处理系统，采用依次经管道连接的多级污水处理罐、沉淀池，生化处理罐、净化过滤罐、活性碳过滤容器和环氧树脂过滤器，对印染废水进行初步过滤、生化处理、沉淀、酸性处理和细化过滤处理，并通过连接在管道上的水质感应器、紫外线杀菌灯和高压纳米净化器，对处理过程的水质进行净化和杀菌，实现了印染废水的回收利用，并提供给印染工厂继续循环使用，解决了现有印染企业印染废水回收技术不完善，所造成的二次排放环境污染，以及继续使用循环回收水满足不了水质需求的问题。
