申请日2012.06.01
公开(公告)日2014.03.05
IPC分类号C02F1/461; C02F1/72; C02F9/08; C02F103/16; C02F1/28; C02F1/66; C25C1/12
摘要
本发明涉及一种电解处理含铜电镀废水并回收铜的方法。本发明与现有的处理含铜电镀废水方法相比，具有工艺简单、易控制、无二次污染、去除率高、所沉积的铜可回收利用、出水可重复利用的优点。本发明是通过如下方式完成的，电解处理含铜电镀废水通过电解处理含铜电镀废水装置来进行，该装置包括电解槽和电解液搅拌装置，其中，电解处理含铜电镀废水的方法是：在含铜电镀废水中通过加入生石灰调节废水的pH值，去除含铜电镀废水中沉淀物得到电解液，在装有电解液的电解槽中加入一定量的NaCl和KCl;电解过程中，向电解槽内缓慢加入适量双氧水溶液;当阴极析出铜后，对析出的铜加以回收利用。
权利要求书
1.一种电解处理含铜电镀废水并回收铜的方法，电解处理含铜电镀废水是通过电解处理 含铜电镀废水装置进行的，电解处理含铜电镀废水装置包括电解槽和电解液搅拌装置，电解 液搅拌装置由搅拌器、输液管一、循环泵、输液管二、输液管三组成，电解槽采用玻璃电解 槽，阳极和阴极分别采用钛基铂电极和铜电极，阳极与阴极按单极并联方式交错布置，其特 征在于电解处理含铜电镀废水的方法是：在含铜电镀废水中加入生石灰调节废水的pH值， 去除含铜电镀废水中沉淀物得到电解液，在装有电解液的电解槽中按摩尔比1:1的比率分别 加入NaCl和KCl，使电解液中的氯离子含量为铜离子含量的两倍;电解过程中，向电解槽内 缓慢加入适量双氧水溶液;当阴极析出铜后，对析出的铜加以回收利用。
2.根据权利要求1所述的一种电解处理含铜电镀废水并回收铜的方法，其特征在于电解 处理含铜电镀废水并回收铜的方法包括以下步骤:
⑴在含铜电镀废水中加入生石灰将废水的pH值调节至6.0～7.0，然后去除含铜电镀废水 中的沉淀物得到电解液;
⑵将步骤⑴中得到的电解液放入电解槽中，然后在电解槽中按摩尔比1:1的比率分别加 入NaCl和KCl，使电解液中的氯离子含量为铜离子含量的两倍;
⑶电解过程中向电解槽缓慢加入双氧水溶液，保持溶液中的双氧水浓度维持在0.5～3%;
⑷电解结束后，在电解液出水中分别加入活性炭20～80mg/L和Y型沸石100～500mg/L吸附 废水中剩余的重金属离子。
3.根据权利要求1或2所述的一种电解处理含铜电镀废水并回收铜的方法，其特征在于 在电解过程中，当阴极析出铜的平均厚度达1/2极板间距时，对阴极析出的铜加以回收利用。
4.根据权利要求1或2所述的一种电解处理含铜电镀废水并回收铜的方法，其特征在于 在电解过程中，通过计量电镀废水的电荷累积量，确定回收阴极上析出铜的时间，对阴极析 出的铜加以回收利用。
说明书
一种电解处理含铜电镀废水并回收铜的方法
技术领域
本发明涉及含重金属离子废水处理领域，采用电解法去除电镀废水中的铜离子，特别是 一种电解处理含铜电镀废水并回收铜的方法。
技术背景
重金属在环境中难以生物降解且易积累,能对环境及人体健康产生长远的不良影响。如 何彻底消除重金属污染,同时回收含重金属废水中的水和重金属资源，成为了致力环保研究的 学者们所关注的焦点。处理含重金属离子废水的方法一般分为四类：第一类是根据溶度积原 理，使重金属生成难溶于水的化合物，达到固液分离的目的，包括中和沉淀法、硫化物沉淀 法、钡盐沉淀法和铁氧体法。第二类是在不改变废水中的重金属离子的化学形态条件下进行 吸附、浓缩和分离的方法，包括木质素吸附、活性炭吸附、溶剂萃取法、CO2—SFE流体萃取 法、离子交换法等;第三类是电解法，利用金属的电化学性质,在直流电的作用下,重金属化 合物在阳极离解成金属离子，在阴极还原成金属，从而除去废水中的重金属离子;第四类是 通过生物有机体或其代谢产物与重金属离子之间的相互作用达到处理废水中重金属离子的目 的，包括生物絮凝法、生物吸附法、植物整治法等。
目前，含铜废水处理一般包括化学沉淀法、离子交换法、萃取法以及吸附法。
1.化学沉淀法
在化学沉淀法中,以中和沉淀法应用最广泛，此方法的处理实质是调节废水pH值，而由 于各种金属最佳沉淀的pH值不同，使得去除效果不好;且对既含铜又含其它重金属及络合 物的混合电镀废水，铜的去除效果不好，往往达不到排放标准。再者如果废水中含有氰、铵 等络合离子,与铜离子形成络合物,铜离子不易离解，使得铜离子不能达标排放。特别是对 含有氰的含铜混合废水经处理后,铜离子的浓度和CN的浓度几乎成正比，只要废水中的CN 存在，出水中的铜离子浓度就不会达标。这就使得利用中和沉淀法处理含铜混合废水的出水 效果不好，特别是对于铜的去除效果不佳。而硫化物沉淀法由于硫化物沉淀细小，不易沉降， 限制了它的应用。
2.离子交换法
离子交换是靠交换剂本身所带的能自由移动的离子与被处理的溶液中的离子通过离子扩 散来实现的。与沉淀法相比，其在低浓度废水处理方面具有一定的优势，但该法受树脂的吸 附容量、废水中杂质的影响以及交换剂品种、产量的限制，且对废水的预处理要求较高， 离子交换树脂的再生及再生液的处理也是一个难以解决的问题。且由于这些鳌合树脂价格昂 贵，生产成本较高，因此此方法大多停留在试验阶段，较少在工业中大规模应用。
3、溶剂萃取法
溶剂萃取法是将不溶于水而能溶解水中某种物质(称溶质或萃取物)的溶剂投加入废水 中，使溶质充分溶解在溶剂内,进而从废水中分离除去或回收。萃取过程主要包括混合、分离 和回收3个工序。溶剂萃取法处理废水的关键是要使用有较高选择性的萃取剂。由于溶剂在萃 取过程中的流失和再生过程中能源消耗大,此法的应用受到了很大的限制。
4.吸附法
吸附法是利用吸附剂的独特结构去除重金属离子的一种方法。传统吸附剂有活性炭，腐 植酸、聚糖树脂、碴藻土等。实践证明，使用不同吸附剂的吸附法，不同程度地存在投资大， 运行费用高，污泥产生量大等问题，处理后的水难于达标排放。
综上所述，现有的处理含铜离子电镀废水的技术存在着工艺复杂、不易控制、具有二次 污染、去除率低、超标排放、出水难以重新再利用等不足之处。
发明内容
本发明的目的是针对现有的处理含铜电镀废水方法所存在的工艺复杂、不易控制、二次 污染、去除率低的不足之处，提供一种具有工艺简单、易控制、无二次污染、去除率高、所 沉积的铜可回收利用、出水可重复利用等优点的电镀废水处理技术。

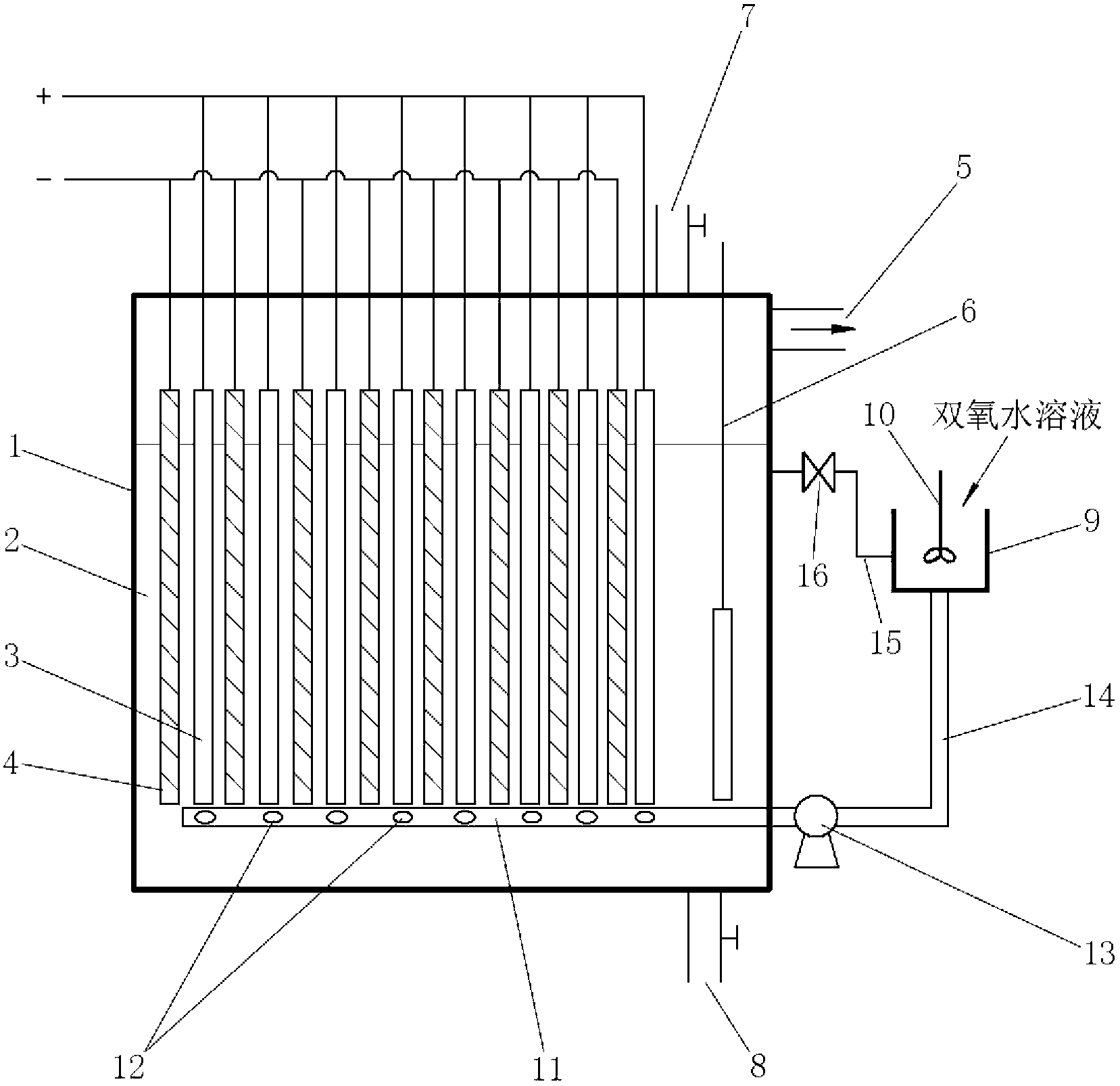

本发明一种电解处理含铜电镀废水并回收铜的方法，电解处理含铜电镀废水是通过电解 处理含铜电镀废水装置进行的，电解处理含铜电镀废水装置包括电解槽和电解液搅拌装置， 电解液搅拌装置由搅拌器、输液管一、循环泵、输液管二、输液管三组成，电解槽采用玻璃 电解槽，阳极和阴极分别采用钛基铂电极和铜电极，阳极与阴极按单极并联方式交错布置; 其中，电解处理含铜电镀废水的方法是：在含铜电镀废水中通过加入生石灰调节废水的pH 值，去除含铜电镀废水中沉淀物得到电解液，在装有电解液的电解槽中加入一定量的NaCl 和KCl;电解过程中，向电解槽内缓慢加入适量双氧水溶液;当阴极析出铜后，对析出的铜 加以回收利用。
在所述的一种电解处理含铜电镀废水并回收铜的方法中，电解处理含铜电镀废水并回收 铜的方法包括以下步骤：
⑴在含铜电镀废水中加入生石灰将废水的pH值调节至6.0~7.0，然后去除含铜电镀废水 中的沉淀物得到电解液;
⑵将步骤⑴中得到的电解液放入电解槽中，然后在电解槽中按摩尔比1:1的比率分别加 入NaCl和KCl，使电解液中的氯离子含量为铜离子含量的两倍;
⑶电解过程中向电解槽缓慢加入双氧水溶液，保持溶液中的双氧水浓度维持在0.5~3%;
⑷电解结束后，在电解液出水中分别加入活性炭20~80mg/L和Y型沸石100~500mg/L吸附 废水中剩余的重金属离子。
在所述的一种电解处理含铜电镀废水并回收铜的方法中，在电解过程中，当阴极析出铜 的平均厚度达1/2极板间距时，对阴极析出的铜加以回收利用。
在所述的一种电解处理含铜电镀废水并回收铜的方法中，在电解过程中，可通过计量电 镀废水的电荷累积量，确定回收阴极上析出铜的时间，对阴极析出的铜加以回收利用。
在本发明一种电解处理含铜电镀废水并回收铜的方法中，通直流电电解时，阴极和阳极 分别进行析铜和析氧反应，其电化学反应原理如下：
阴极的反应为：Cu2++2e-=Cu↓
阳极的反应为:2Cl--2e-=Cl2↑
3Cl2+4H2O→4ClO-+2Cl-+8H+
H2O2→2HO
在电解过程中，双氧水在Cu2+催化和电解作用下分解为HO，同时利用阳极析出的氯气， 溶于水生成具有强氧化性的HClO，其与HO共同作为氧化剂将电解液中CN-、NH4+和有机络合 剂等氧化分解为CO2和H2O，与络合剂形成配合物的Cu2+得以释放到电解液中参与电解而得以 去除。
电解结束后，分别加入适量的活性炭和Y型沸石吸附废水中剩余的极微量重金属离子。本 发明具有工艺流程简单、无二次污染，且所沉积的重金属铜可直接回收利用，经济效益高等 优点。含铜废水经该工艺处理后铜的去除率高达99.5～99.99%、出水中铜离子的残留量小于 0.05mg/L，远低于国家一级排放标准，出水可以重复利用。
本发明与现有的净化含铜电镀废水的方法相比，本发明的特点是：
1、在电解处理前，加入适量的生石灰，既可以将废水的pH值调节至6.0～7.0，又可以 将电镀废水中部分游离的Cu2+反应生成Cu(OH)2沉淀得以过滤去除，从而降低电解工艺的Cu2+负荷。
2、按摩尔比1:1的比率分别加入适量的NaCl和KCl，使得溶液中氯离子含量为铜离子 含量的两倍，使得电解时阴极析出铜的同时，阳极析出氯气，使电解液始终维持在中性，这 样避免了阳极析出氧气导致溶液的pH值快速降低而不能达标排放。同时Cl2溶于水生成具有 强氧化性的HClO，氧化分解CN-、NH4+和有机络合剂，与络合剂形成配合物的Cu2+得以释放到 电解液中参与电解而得以去除。
3、在电解过程中，缓慢加入适量双氧水溶液。双氧水在Cu2+催化和电解双重作用下分解 为氧化性更强的羟基自由基，其与HClO共同将电解液中CN-、NH4+和有机络合剂等氧化分解为 CO2和H2O，这样可以杜绝由于Cu2+与络合剂形成配合物而难以被电解去除的现象，大幅度地提 高电解去除废水中的Cu2+能力。
4、电解结束后，分别加入适量的活性炭和Y型沸石吸附废水中剩余的极微量重金属离子， 不但使出水中铜离子的残留量小于0.05mg/L，远低于国家一级排放标准，而且出水可以重复 利用。
5、设备及工艺流程简单，阴极采用铜电极，电解过程中阴极板上无铜之外的杂质析出， 从而保证回收铜的高纯度。含铜电镀废水经该工艺处理后，铜的去除率高达99.5～99.99%。 且铜离子以单质的形式在阴极板析出，方便收集、回收利用，避免了二次污染，完全符合“变 废为宝、废物资源化”原则。属于环境友好型的处理含铜离子电镀废水的工艺流程，符合我 国当前的战略发展要求，极具推广应用价值。
