申请日2013.11.05
公开(公告)日2016.06.08
IPC分类号E04B2/00; A01G9/02
摘要
本发明公开了一种房屋外墙绿化及废水利用系统，在房屋外墙上建筑带有溢水堰的种植槽，污水例如洗衣服水或者洗菜水从污水排放口排放，通过导流管上的溢水堰均匀流出，沿着墙体流到下一个种植槽中，直到流到地下污水集中槽中收集排放到地下水道。每一层楼层都有污水排放口。在种植槽中种上多年生低矮的草本植物，这样就可以做到合理利用房屋外墙和污水了，既绿化又环保。
权利要求书
1.一种房屋外墙绿化及废水利用系统，包括废水排放口(1)、溢水堰(2)、种植槽(3)、窗口(4)、导流管(5)、挡水沟槽(6)、多年生低矮的草本植物(7)、墙体主体(8)和污水集中槽(9)，其特征在于：每层楼房均设置有所述废水排放口(1);所述废水排放口(1)、所述种植槽(3)、所述导流管(5)、所述挡水沟槽(6)和所述污水集中槽(9)均设置在墙体主体(8)的外部;所述溢水堰(2)设置在所述种植槽(3)或所述导流管(5)的外侧;所述挡水沟槽(6)设置在所述窗口(4)的周围。
2.根据权利要求1所述的一种房屋外墙绿化及废水利用系统，其特征在于：所述种植槽(3)或所述导流管(5)上设置的所述溢水堰(2)的数量为两个以上。
3.根据权利要求1所述的一种房屋外墙绿化及废水利用系统，其特征在于：每层楼房设置的的所述废水排放口(1)的数量为两个以上。
4.根据权利要求1所述的一种房屋外墙绿化及废水利用系统，其特征在于：每层楼房设置的所述种植槽(3)的数量为两个以上。
说明书
一种房屋外墙绿化及废水利用系统
技术领域
本发明涉及一种房屋外墙，特别是一种绿化的房屋外墙并且可以合理利用废水。
背景技术
目前，公知的房屋外墙有很多装饰，大多数都是用陶瓷、石头之类的建筑材料装饰的，虽然很漂亮，但是缺乏生机。况且现在房屋多了，公路多了，可绿化的土地就少了。另一方面，生活污水的不断增多给环境带来更多的污染。
发明内容
为了能合理利用房屋外墙和减少废水的排放，本发明提供了一种房屋外墙绿化及废水利用系统，该系统在房屋外墙上建筑带有溢水堰的种植槽，污水例如洗衣服水或者洗菜水从污水排放口排放，通过导流管上的溢水堰均匀流出，沿着墙体流到下一个种植槽中，直到流到地下污水集中槽中收集排放到地下水道。每一层楼层都有污水排放口。在种植槽中种上多年生低矮的草本植物，这样植物就可以利用废水，既可以减少废水排放又可以充分利用房屋外墙来绿化，使城市更加美观。

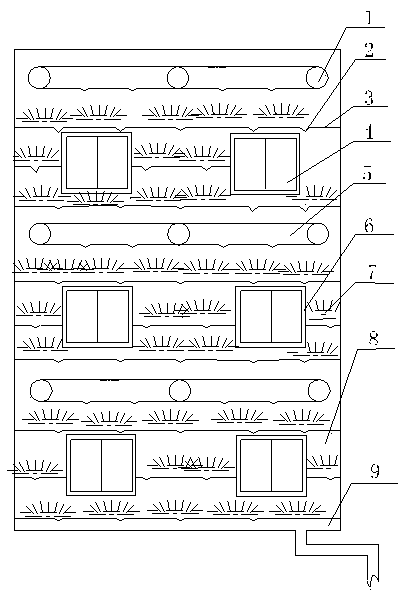

本发明解决其技术问题的技术方案是：一种房屋外墙绿化及废水利用系统，包括污水排放口1、导流管5、溢水堰2、种植槽3、窗口4、挡水槽6、多年生低矮的草本植物7、墙体主体8、污水集中槽9，其特征是，污水排放口1、导流管5、种植槽3、挡水槽6和污水集中槽9都在墙体主体8外部;溢水堰2在导流管5或种植槽3外侧;导流管5或种植槽3的溢水堰2的数量是一个或以上;每一层楼房都有污水排放口1;每一层楼房的污水排放口1数量是一个或以上;每一层楼房的种植槽3数量是一个或以上;挡水槽6围在窗口4的四周。
本发明的有益效果是，减少废水的排放并且使得房屋外墙更加美观和充满生机。
