申请日2011.12.31
公开(公告)日2012.07.04
IPC分类号C02F9/02
摘要
本发明公开了一种集约化污水深度处理组合池，包括池体，所述池体内划分有依次连通的进水总渠、消毒池以及出水总渠，所述进水总渠设置有进水闸门，所述出水总渠设置有至少一组出水闸门;还包括设置在所述池体内的转盘过滤器，所述转盘过滤器包括多个过滤转盘及动力装置，设置在所述进水总渠与所述消毒池的通路中。本发明的集约化污水深度处理组合池，在池型中整合了反冲洗水量小、节省用地的转盘过滤器，使过滤设备与池型紧密地结合，不仅占地紧凑、降低了水头损失，还具有设备少、投资省、能耗低，运行管理方便等有益效果。
权利要求书
1.一种集约化污水深度处理组合池，包括池体，所述池体内划分有依次连 通的进水总渠、消毒池以及出水总渠，所述进水总渠设置有进水闸门， 所述出水总渠设置有至少一组出水闸门;其特征在于：还包括设置在所 述池体内的转盘过滤器，所述转盘过滤器包括多个过滤转盘及动力装置， 设置在所述进水总渠与所述消毒池的通路中。
2.如权利要求1所述的集约化污水深度处理组合池，其特征在于：所述转 盘过滤器还包括清洗排除污染物的反冲洗装置。
3.如权利要求2所述的集约化污水深度处理组合池，其特征在于：所述转 盘过滤器的一侧设置有与所述反冲洗装置连接的反洗污水管。
4.如权利要求1所述的集约化污水深度处理组合池，其特征在于：所述消 毒池的主体为一回型流体通道。
5.如权利要求1所述的集约化污水深度处理组合池，其特征在于：所述转 盘过滤器的上方设置有起吊设备。
6.如权利要求1所述的集约化污水深度处理组合池，其特征在于：所述进 水总渠上还设置有直接与所述消毒池贯通的旁通闸门。
7.如权利要求1所述的集约化污水深度处理组合池，其特征在于：所述出 水总渠上设置有供工业区再生用水的第一出水闸门。
8.如权利要求1所述的集约化污水深度处理组合池，其特征在于：所述出 水总渠上设置有供厂区自用再生用水的第二出水闸门。
说明书
集约化污水深度处理组合池
技术领域
本发明涉及排水技术领域，尤其涉及一种集约化污水深度处理组合池。
背景技术
近年来，由于环保标准对污水厂出水指标要求的提高，且部分污水处理后 需再生回用，依靠过去单纯的生物处理工艺，难以达到现在的出水要求。因此， 多种污水深度处理工艺也应运而生。污水深度处理组合方案的工艺原理为：提 高处理出水水质，达到能够满足再生回用水源的要求，工艺选择根据二级处理 出水的水质及最终处理出水要求来进行。城市污水处理厂出水悬浮物(SS)中， 以未沉降下来的生物絮体(或胶体物质)为主，总磷(TP)、CODcr、BOD5也大部 分附着在这些絮体上，所以对污水进行深度处理，主要是去除生物絮体。
国内外许多水处理研究机构专门对污水深度处理工艺进行了大量研究工 作，开发出了一些新型、适用的污水深度处理技术。但随着污水处理工艺的复 杂化，污水处理的设备也越来越多，占地面积越来越大。
但在很多城市，土地已经成为各种设施发展的瓶颈。很多设备和技术因为 占地面积过大而无法被实施。
因此，本领域的技术人员致力于开发一种占地紧凑、能耗低的集约化污水 深度处理组合池。
发明内容
有鉴于现有技术的上述缺陷，本发明所要解决的技术问题是提供一种占地 紧凑、能耗低的集约化污水深度处理组合池。
为实现上述目的，本发明提供了一种集约化污水深度处理组合池，包括池 体，所述池体内划分有依次连通的进水总渠、消毒池以及出水总渠，所述进水 总渠设置有进水闸门，所述出水总渠设置有至少一组出水闸门;还包括设置在 所述池体内的转盘过滤器，所述转盘过滤器包括多个过滤转盘及动力装置，设 置在所述进水总渠与所述消毒池的通路中。
较佳地，所述转盘过滤器还包括清洗排除污染物的反冲洗装置。
较佳地，所述转盘过滤器的一侧设置有与所述反冲洗装置连接的反洗污水 管。
较佳地，所述消毒池的主体为一回型流体通道。
较佳地，所述转盘过滤器的上方设置有起吊设备。
较佳地，所述进水总渠上还设置有直接与所述消毒池贯通的旁通闸门。
较佳地，所述出水总渠上设置有供工业区再生用水的第一出水闸门。
较佳地，所述出水总渠上设置有供厂区自用再生用水的第二出水闸门。
本发明的有益效果是：
本发明的集约化污水深度处理组合池，在池型中整合了反冲洗水量小、节 省用地的转盘过滤器，使过滤设备与池型紧密地结合，不仅占地紧凑、降低了 水头损失，还具有设备少、投资省、能耗低，运行管理方便等有益效果。
本发明还可根据需要，布置再生水回用泵、工业区回用泵等，提供给厂内 再生用水及周边工业区回用水。

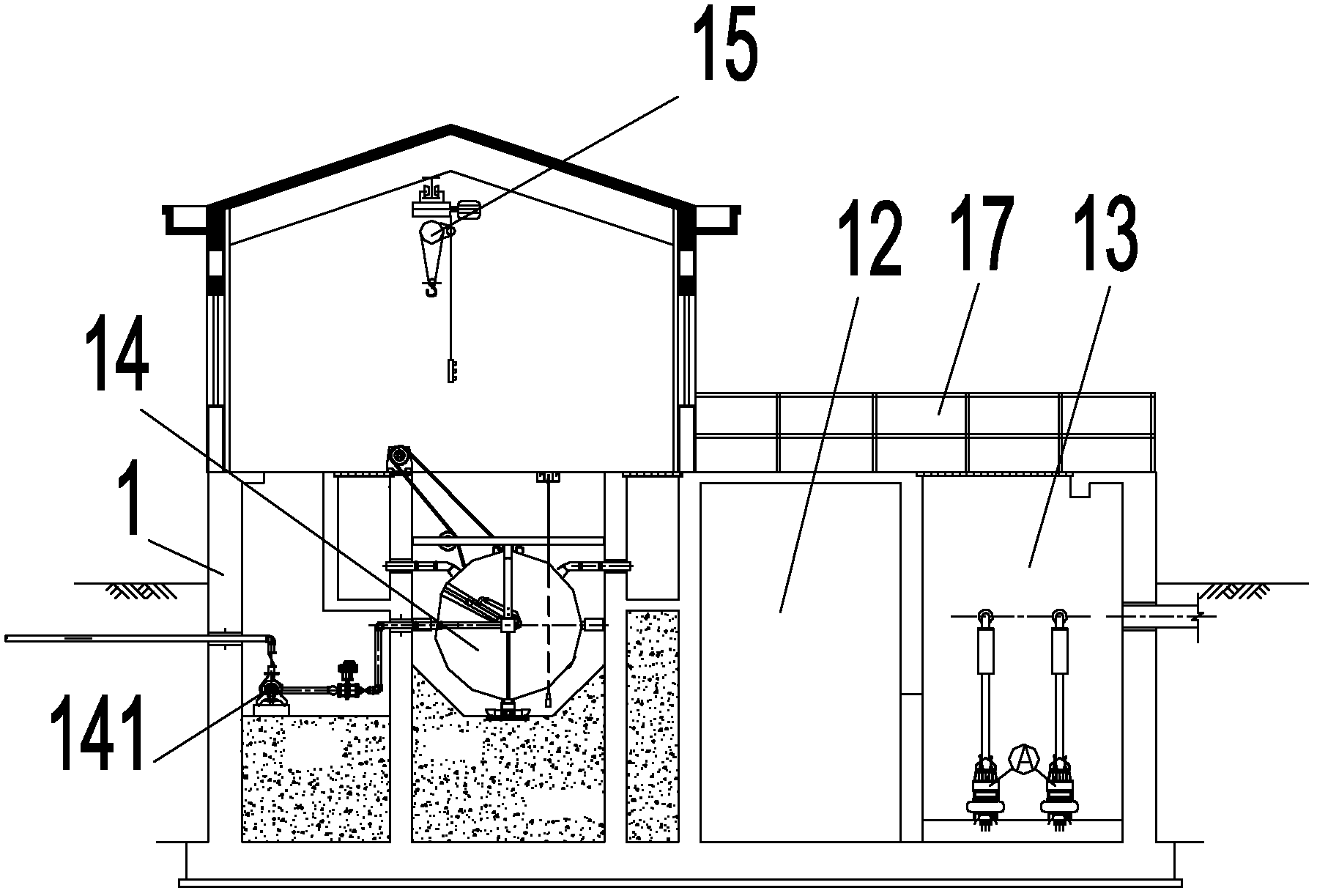

以下将结合附图对本发明的构思、具体结构及产生的技术效果作进一步说 明，以充分地了解本发明的目的、特征和效果。
