申请日2012.02.14
公开(公告)日2012.09.05
IPC分类号C02F9/04
摘要
本实用新型涉及一种高效降碱水处理设备，其特征在于：包括进水管、酸液加入装置、酸液混合装置、气水分离装置和筒体，筒体底部连接有排水管。高效降碱水处理设备可使得酸液混合均匀，且加酸过程易于控制;通过射流器喷淋和气体排出装置相互配合即可实现脱除二氧化碳功能，结构简单，设备紧凑，易于控制;既能做到加酸计量准确、混合均匀，且能有效脱除二氧化碳。
权利要求书
1.一种高效降碱水处理设备，其特征在于：包括进水管(8)、酸液加入装置、酸液 混合装置、气水分离装置和筒体(11)，筒体(11)底部连接有排水管(9);
酸液加入装置由酸箱(6)和第一射流器(1)组成，第一射流器(1)安装在进水管 (8)内，酸箱(6)与第一射流器(1)通过酸液引入管(10)相连接;
酸液混合装置由第二射流器(2)和空气引入管(7)组成，第二射流器(2)安装在 进水管(8)内、第一射流器(1)的后方位置处，空气引入管(7)的一端连接至第二射 流器(2)，另一端留空;
气水分离装置包括筛筒型配水装置(3)和气体排出装置(4)，筛筒型配水装置(3) 和气体排出装置(4)均位于筒体(11)内，其中筛筒型配水装置(3)顶端与进水管(8) 的出水端相连接。
2.根据权利要求1所述的高效降碱水处理设备，其特征在于：所述的酸液引入管(10) 上设有调节阀门(5)。
3.根据权利要求1所述的高效降碱水处理设备，其特征在于：所述的气体排出装置 (4)为针状密封装置，顶端为针状密封面(12)，下部为套管(13)，套管(13)的外壁 开有孔，与筒体(11)内部相通，套管(13)内设有浮杆(14)，浮杆(14)的顶部为与 针状密封面(12)相适应的针状结构，气体排出装置(4)的顶端伸出筒体(11)顶部， 底端位于筒体(11)高度的1/3位置处。
说明书
高效降碱水处理设备
技术领域
本实用新型涉及一种高效降碱水处理设备。
背景技术
目前，随着我国经济的快速发展，水资源的匮乏和污染已成为影响我国经济发展的 重要因素之一。目前有300多个大中城市缺水，其中1/3城市严重缺水，尤其是东部沿海 城市等发的城市。在很多地方地下水资源枯竭，水资源有限，节约用水，治理污水和开发 新水源具有同等重要的意义。水是工业锅炉常用的传热介质，工业锅炉一般只是对水进 行简单软化，就应用到锅炉中，而当前水资源紧张，水质越来越差，为了防止锅炉发生 严重的腐蚀劣化，影响工业锅炉的安全，国家标准及安全技术规范均对锅水碱度有严格 要求，造成了目前锅炉排污大，能耗浪费严重的现象，与我国对高耗能特种设备的节能 要求背道而驰。
碱度主要指水中含有的HCO3、CO32-、OH量及其他一些弱酸盐类量的总和。自然界未 经处理的水中含有的碱度主要是HCO3-碱度。现有的降低水中碱度的方法有离子交换、反 渗透、电渗析、加酸等方法。离子交换是利用阴离子交换树脂与HCO3进行交换反应将其 除去，或者是利用氢或氨等型的阳离子交换树脂与阳离子反应生成氢或氨再与HCO3-在锅 炉内反应生成气体除去，离子交换所用的树脂需要经常再生，不仅设备投资大，而且运 行复杂，运行成本高，自耗水量约在10%左右。反渗透、电渗析是利用膜的特性，在压力 或电场作用下除去水中的离子，包括HCO3，从而达到降碱的目的，但反渗透、电渗析设 备投资比离子交换更高，而且容易结垢、膜堵塞、滋生细菌等影响设备稳定运行，自耗 水量约在30%左右。加酸法一般是利用计量泵等将酸液直接加入水箱，酸液投加容易过量， 酸液混合有时不均匀，对锅炉给水系统及锅炉本体造成腐蚀，严重影响锅炉运行，而且 整个水箱都要防腐，投入高，加酸后生成的二氧化碳难以除去。
实用新型内容
根据以上现有技术中的不足，本实用新型要解决的技术问题是：提供一种解决了上 述缺陷的，既能做到加酸计量准确、混合均匀，且能有效脱除二氧化碳的高效降碱水处 理设备。
本实用新型解决其技术问题所采用的技术方案是：所述的高效降碱水处理设备，其 特征在于：包括进水管、酸液加入装置、酸液混合装置、气水分离装置和筒体，筒体底 部连接有排水管;
酸液加入装置由酸箱和第一射流器组成，第一射流器安装在进水管内，酸箱与第一 射流器通过酸液引入管相连接;
酸液混合装置由第二射流器和空气引入管组成，第二射流器安装在进水管内、第一 射流器的后方位置处，空气引入管的一端连接至第二射流器，另一端留空;
气水分离装置包括筛筒型配水装置和气体排出装置，筛筒型配水装置和气体排出装 置均位于筒体内，其中筛筒型配水装置顶端与进水管的出水端相连接。
所述的酸液引入管上设有调节阀门。可以控制酸液加入量。

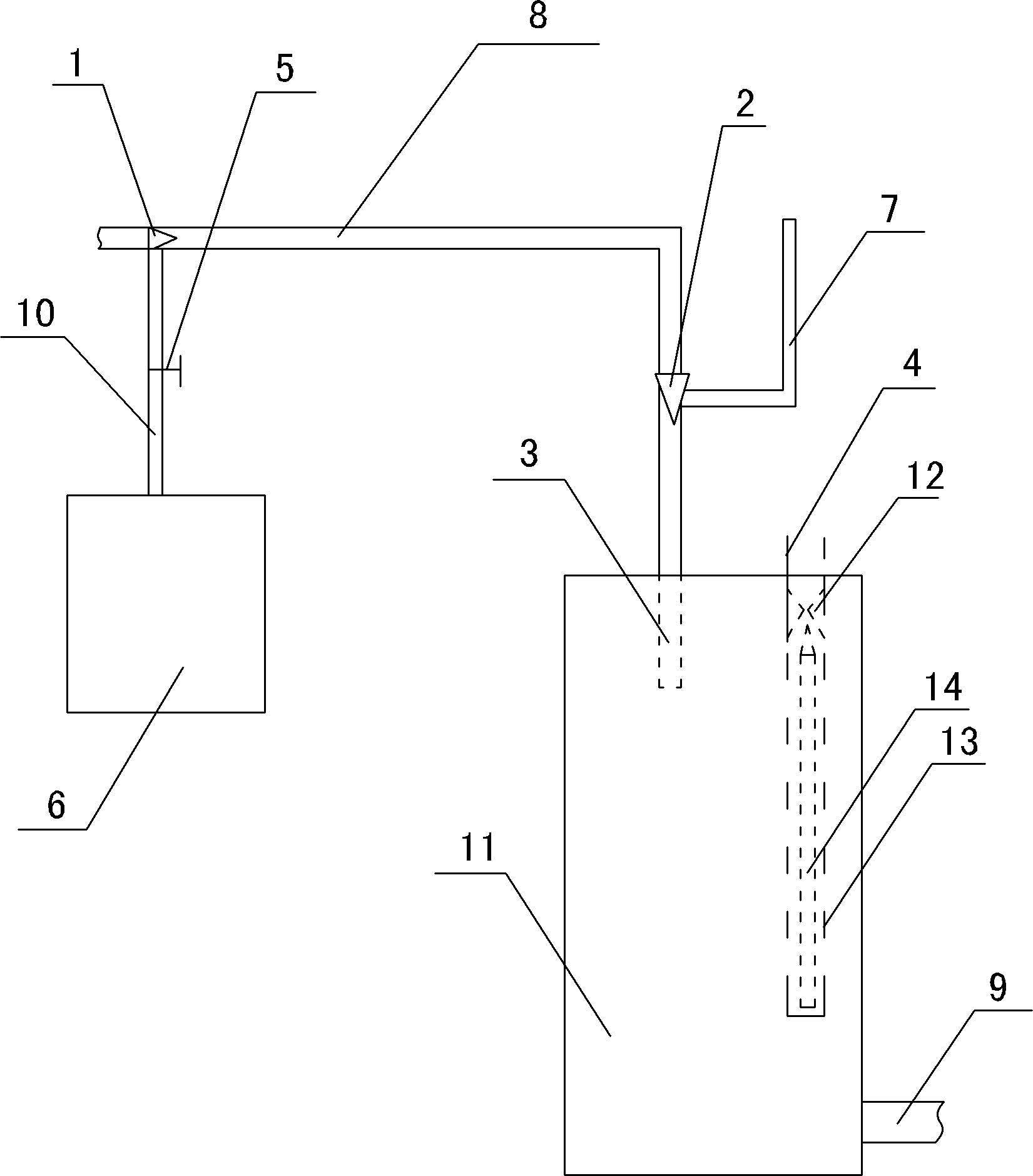

所述的气体排出装置为针状密封装置，顶端为针状密封面，下部为套管，套管的外 壁开有孔，与筒体内部相通，套管内设有浮杆，浮杆的顶部为与针状密封面相适应的针 状结构，气体排出装置的顶端伸出筒体顶部，底端位于筒体高度的1/3位置处。当液面 超过筒体高度1/3时，浮杆上浮，气体排出装置顶部密封，使得筒体内压力增加，将筒 体内水排除。
本实用新型所具有的有益效果是：高效降碱水处理设备可使得酸液混合均匀，且加 酸过程易于控制;通过射流器喷淋和气体排出装置相互配合即可实现脱除二氧化碳功能， 结构简单，设备紧凑，易于控制;既能做到加酸计量准确、混合均匀，且能有效脱除二 氧化碳。
