申请日2012.02.14
公开(公告)日2012.09.19
IPC分类号G01B11/24
摘要
一种污水源热泵系统的管道堵塞物检测装置，红外发光管阵列和面阵红外电荷耦合器安装在防堵管道[1]的两侧;装置控制器与面阵红外电荷耦合器、装置控制器模拟与数字输出口相连。面阵红外电荷耦合器为有效光电二极管，其的光敏尺寸为长5μm，高2.5nm，1024个像元，总长25.6mm。本实用新型特点：该装置在污水源热泵系统的管道中随时检测污水的堵塞物的具体数据，以便控制相关部件进行处理，保证污水流速的正常进行热交换。
权利要求书
1.一种污水源热泵系统的管道堵塞物检测装置，其特征在于：红外发光管阵列[2]和面阵红外电荷耦合器[3]安装在防堵管道[1]的两侧;装置控制器[4]与面阵红外电荷耦合器[3]、装置控制器模拟与数字输出口[5]相连。
2.根据权利要求1所述的一种污水源热泵系统的管道堵塞物检测装置，其特征在于：面阵红外电荷耦合器[3]为有效光电二极管，其的光敏尺寸为长5um，高2.5nm，1024个像元，总长25.6mm。
说明书
一种污水源热泵系统的管道堵塞物检测装置
技术领域：
本实用新型属于机电一体化管道内堵固形物物检测领域，具体涉 及一种污水源热泵系统的管道堵塞物检测装置。
背景技术：
城市污水热能利用是指从经过污水处理厂处理后排放的废水中， 即二沉池后的出水中提取其低温热能，通过污水源热泵系统，将其提 升为高温热能加以利用。它与传统的那种将污水处理过程中所产生的 污泥经厌氧生物处理而产生的可燃气体或污泥浓缩烘干焚烧产生热量 是不同的，前者所提取的热能巨大，后者所产生的热能甚微。因此需 要解决其堵塞、污染和防腐是保证污水源热泵系统正常运行的关键。
实用新型内容：
本实用新型提供一种污水源热泵系统的管道堵塞物检测装置，该 装置在管道中随时检测污水的堵塞物的具体数据，以便控制相关部件， 保证污水流速的正常进行热交换。
本实用新型是这样实现的。

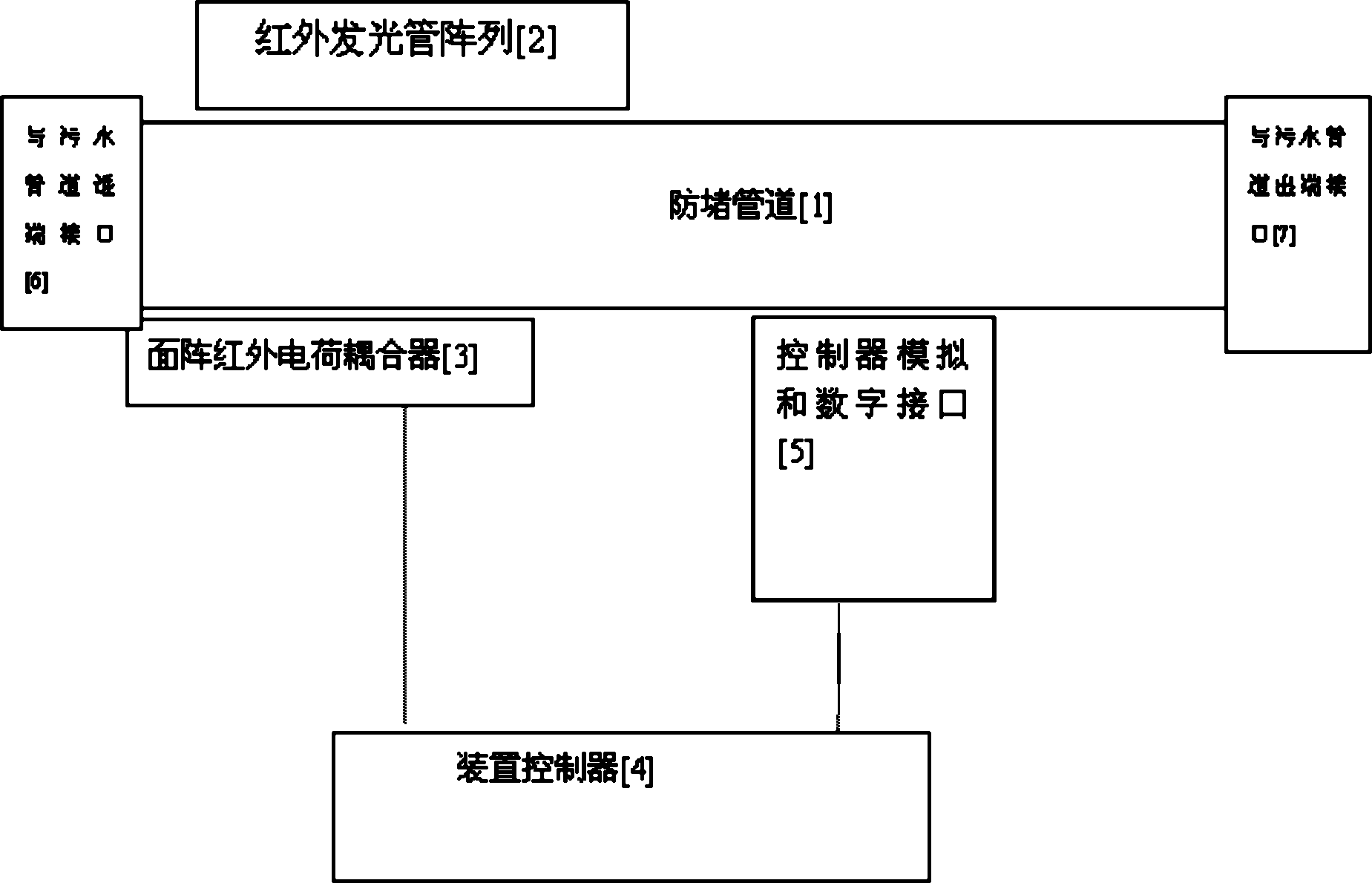

一种污水源热泵系统的管道堵塞物检测装置：其特征在于：红外发 光管阵列[2]和面阵红外电荷耦合器[3]安装在防堵管道[1]的两侧;装置 控制器[4]与面阵红外电荷耦合器[3]、装置控制器模拟与数字输出口[5] 相连。
面阵红外电荷耦合器[3]为有效光电二极管，其的光敏尺寸为长 5um，高2.5nm，1024个像元，总长25.6mm。
本实用新型特点：
该装置在污水源热泵系统的管道中随时检测污水的堵塞物的具体 数据，以便控制相关部件进行处理，保证污水流速的正常进行热交换。
