申请日2012.08.01
公开(公告)日2013.02.06
IPC分类号C02F103/16; C02F1/44
摘要
一种浸没式电镀废水膜处理装置，包括废液池，浸没于废液池内具有进液口和输出管道的膜分离装置以及压滤机，所述废液池底部设有沉淀区和第一排出管道，所述压滤机与所述第一排出管道相连将来自沉淀区的沉淀物进行固液分离，所述膜分离装置输出管道连接有负压泵，通过负压泵工作将经进液口进入膜分离装置内的电镀废液分离出清水。本实用新型的浸没式电镀废水膜处理装置采用一体化浸没式膜装置，结构简单，由于是采用吸抽式过滤方式，运行能耗比采用外置式加压过滤方式的分置式滤膜组件减少了10-20倍。
权利要求书
1.一种浸没式电镀废水膜处理装置，其特征在于：包括废液池，浸没于 废液池内具有进液口和输出管道的膜分离装置以及压滤机，所述废液池底部设 有沉淀区和第一排出管道，所述压滤机与所述第一排出管道相连将来自沉淀区 的沉淀物进行固液分离，所述膜分离装置输出管道连接有负压泵，通过负压泵 工作将经进液口进入膜分离装置内的电镀废液分离出清水。
2.如权利要求1所述的一种浸没式电镀废水膜处理装置，其特征在于： 还包括往废液池沉淀区上方充气的气源装置，所述废液池靠近顶部设有与所述 第一排出管道连通的第二排出管道将电镀废水顶部的悬浮物质排出至第一排出 管道。
3.如权利要求1或2所述的一种浸没式电镀废水膜处理装置，其特征在 于：还包括通过连通管道与所述输出管道连通的反冲洗泵。
4.如权利要求3所述的一种浸没式电镀废水膜处理装置，其特征在于： 所述沉淀区为锥形沉淀区。
说明书
一种浸没式电镀废水膜处理装置
技术领域
本实用新型涉及电镀废水处理设备，特别是一种浸没式电镀废水膜处理装 置。
背景技术
电镀是利用化学和电化学在金属或在其它材料表面上镀有各种金属的工 艺。电镀技术广泛应用于机器制造、轻工、电子等行业。电镀废水的成分非常 复杂，含有重金属离子、有机化合物及无机化合物等有害物质。目前国内的电 镀厂每年排放大量的废水都未达到国家排放标准。有害物质进入环境后必定对 自然生态产生严重的危害。
目前，膜生物反应器技术是当今世界公认的先进的污水处理和污水资源化 技术，它是将膜分离技术与污水生物处理中的生物反应器相互结合而形成的新 型污水处理系统，已广泛应用于市政污水和多种有机工业废水处理。现有技术 中，有采用分置式滤膜组件，其设备价格、运行费用和能耗很高，大大限制了 其应用开发。
实用新型内容
本实用新型的主要目的在于提出一种结构简单、采用抽吸式过滤方式的浸 没式电镀废水膜处理装置。
本实用新型采用如下技术方案：

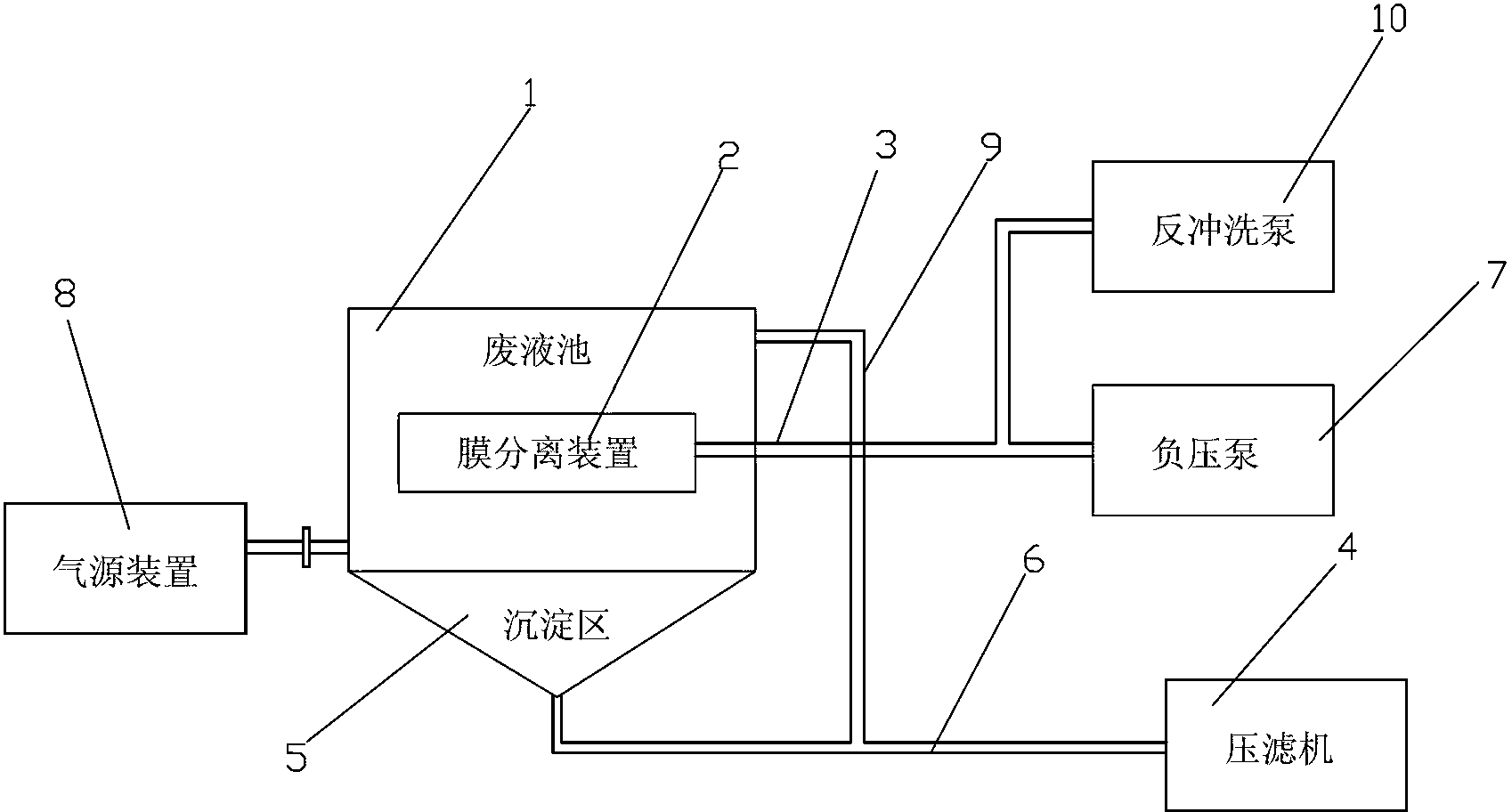

一种浸没式电镀废水膜处理装置，其特征在于：包括废液池，浸没于废液 池内具有进液口和输出管道的膜分离装置以及压滤机，所述废液池底部设有沉 淀区和第一排出管道，所述压滤机与所述第一排出管道相连将来自沉淀区的沉 淀物进行固液分离，所述膜分离装置输出管道连接有负压泵，通过负压泵工作 将经进液口进入膜分离装置内的电镀废液分离出清水。
进一步地，还包括往废液池沉淀区上方充气的气源装置，所述废液池靠近 顶部设有与所述第一排出管道连通的第二排出管道将电镀废水顶部的悬浮物质 排出至第一排出管道。
进一步地，还包括通过连通管道与所述输出管道连通的反冲洗泵。
进一步地，所述沉淀区为锥形沉淀区。
由上述对本实用新型的描述可知，与现有技术相比，本实用新型具有如下有 益效果：
本实用新型的浸没式电镀废水膜处理装置采用一体化浸没式膜装置，结构简 单，由于是采用吸抽式过滤方式，运行能耗比采用外置式加压过滤方式的分置 式滤膜组件减少了10-20倍，膜分离装置中可采用管式超滤膜或其他膜组件; 本实用新型还设置反冲洗泵，有效防止膜的堵塞，延长设备的使用寿命。
