申请日2011.11.14
公开(公告)日2012.07.11
IPC分类号C02F11/04; C05F17/00
摘要
本实用新型公开了一种餐厨垃圾和有机污泥的综合处理装置，它包括处理混合后的有机污泥和有机成分的破膜装置、产生剩余污泥的厌氧污泥床以及将剩余污泥制成有机化肥的固液分离设备，所述破膜装置、厌氧污泥床以及固液分离设备依次配合连接。有机污泥和餐厨垃圾的有机成分混合后进入厌氧污泥床进行厌氧消化处理，上述两种消化物料之间可建立一种营养成分的良性互补，从而可高效地生产出有机化肥。本实用新型不仅解决了有机污泥难处理的问题，同时也克服了餐厨垃圾难处理的问题。
权利要求书
1.餐厨垃圾和有机污泥的综合处理装置，其特征在于：包括处理混合后的有机污泥和有机成分的破膜装置、产生剩余污泥的厌氧污泥床以及将剩余污泥制成有机化肥的固液分离设备，所述破膜装置、厌氧污泥床以及固液分离设备依次配合连接。
2.如权利要求1所述的综合处理装置，其特征在于：所述破膜装置为超声波破膜装置或微波破膜装置。
3.如权利要求1所述的综合处理装置，其特征在于：所述固液分离设备为板框压滤机、带式压滤机或离心脱水机中的一种。
说明书
餐厨垃圾和有机污泥的综合处理装置
技术领域
本实用新型涉及一种综合处理餐厨垃圾和有机污泥的处理装置，它能实现有机污泥和餐厨垃圾的再生利用。
背景技术
有机污泥的处理是全球性的大课题，发达国家已有几十年的研究应用历程，我国虽然起步晚，但随着工业生产的发展，有机污泥的处理量在逐年快速提高。目前，世界各国对有机污泥处置的主要方式有填埋、焚烧、投海以及农用等。投海处理虽然简单，但是其危害性显而易见;而填埋和焚烧容易造成二次污染;因此有机污泥的农用具有发展潜力。
CN1397519A和CN101798241A均公开了一种利用有机污泥生产有机化肥的方法，它们主要是通过好氧发酵来实现的，上述两种方法的步骤都较为复杂，且好氧发酵处理有机污泥的方法不适合大规模生产。此外，专利CN1397519A的方法在处理中还需要添加一些药剂;专利CN101798241A的方法在处理前需要花费较多的精力去培养用于发酵的微生物。
餐厨垃圾又称泔水，它是我们吃饭时丢弃的。目前我国的餐厨垃圾主要处置方式是：城市近郊的农民或者个体户贩运者通过大的餐饮营业点回收，然后运至城郊的小型饲养场，用于喂养家畜;普通居民产生的餐厨垃圾大部分都混入生活垃圾，作填埋处理。未经处理的餐厨垃圾喂养家畜，容易将病菌带给家畜;直接填埋的餐厨垃圾会造成二次污染。
实用新型内容
本实用新型提供了一种利用餐厨垃圾处理有机污泥的综合处理装置，其目的在于克服现有技术存在的上述缺陷。
本实用新型的技术方案如下：

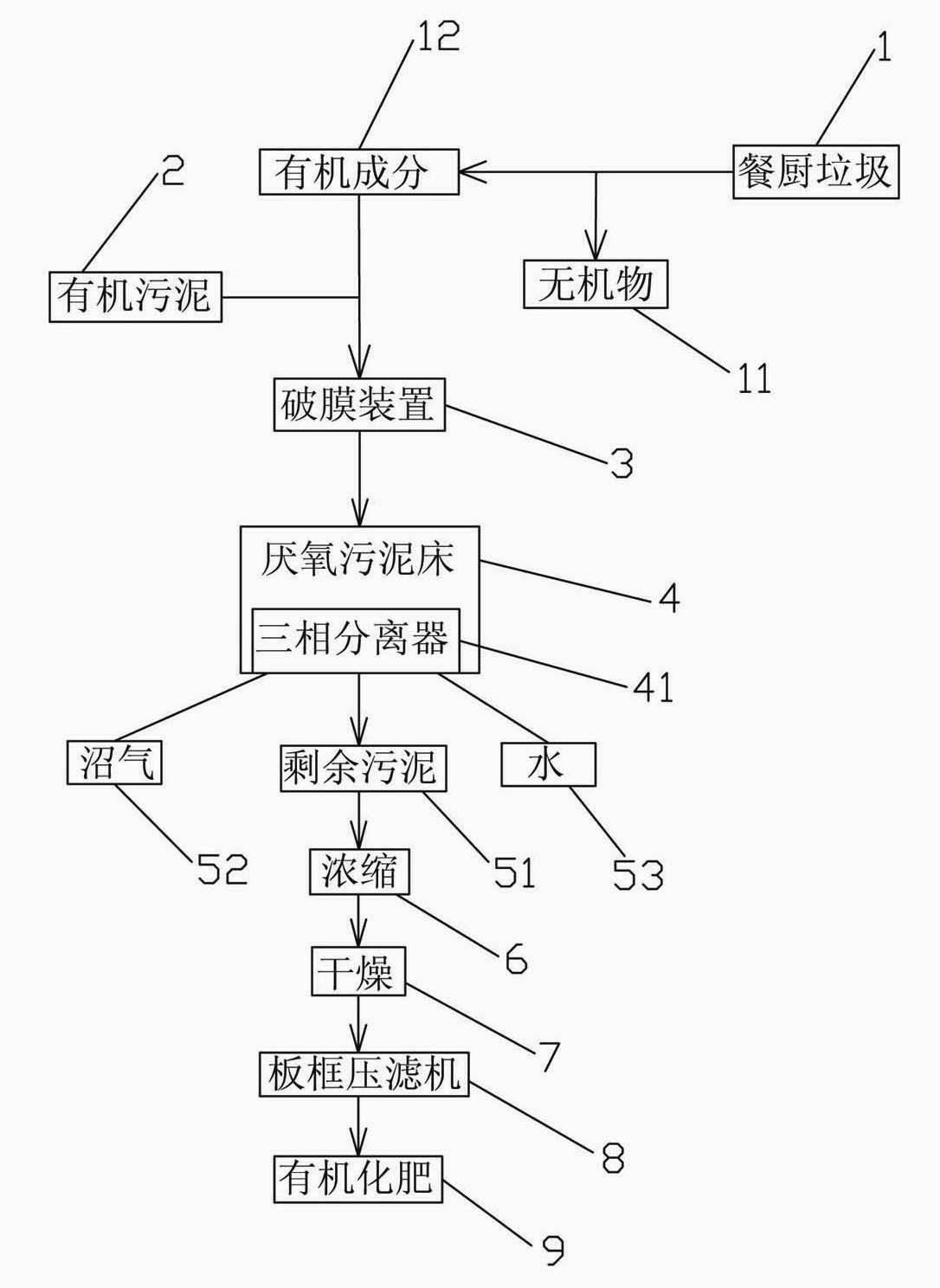

餐厨垃圾和有机污泥的综合处理装置，包括处理混合后的有机污泥和有机成分的破膜装置、产生剩余污泥的厌氧污泥床以及将剩余污泥制成有机化肥的固液分离设备，所述破膜装置、厌氧污泥床以及固液分离设备依次配合连接。
作为本实用新型的改进，所述破膜装置为超声波破膜装置或微波破膜装置。
作为本实用新型的进一步改进，所述固液分离设备为板框压滤机、带式压滤机或离心脱水机中的一种。
由上述对本实用新型的描述可知，和现有技术相比，本实用新型的优点在于：
1、有机污泥和餐厨垃圾的有机成分混合后进入厌氧污泥床进行厌氧消化处理，上述两种消化物料之间可建立一种营养成分的良性互补，从而高效地生产出有机化肥;此外，厌氧污泥床的三相分离器还具有较强的产甲烷能力。
2、将有机污泥和餐厨垃圾中的有机成分混合后进行厌氧消化是一种突破传统的处理方法，两种消化物料之间的良性互补主要体现在以下方面：1)稀释有机污泥中的有毒成分;2)改善消化进料的固体含量，调节水分含量和机质的C/N比;3)补充各自物料中缺少的成分，促进反应物间的营养均衡。
3、由于餐厨垃圾的有机成分中具有大量的微生物，这些微生物能有效地分解两种消化物料中的有机物，因此本实用新型不需要再另外对微生物进行培养。
4、本实用新型以厌氧消化为主，适于进行大规模生产和应用;另外，本实用新型的生产过程中不需要添加其它药剂。
5、本实用新型的设备中的各装置都是现有的，其中厌氧污泥床能对餐厨垃圾中的有机成分和有机污泥进行厌氧消化处理，将上述各装置进行有效组合后，不仅能高效地生产有机肥，而且能同时得到大量的甲烷。
6、本实用新型在生产过程中的中间产物以水、甲烷为主，最终产物以有机化肥为主，上述三种产物均可回收利用，因此本实用新型较为绿色环保,没有二次污染的问题。
7、本实用新型不仅解决了有机污泥难处理的问题，同时也解决了餐厨垃圾难处理的问题。
