申请日2011.11.14
公开(公告)日2012.07.11
IPC分类号G01N33/18
摘要
本实用新型公开一种污水生物处理技术验证评估移动平台数据采集处理系统，包括取样控制装置、在线水质分析仪、数据采集及传输装置和数据分析处理装置。所述取样控制装置的水样输出与所述在线水质分析仪的水样输入连接，所述在线水质分析仪的数据输出与所述数据采集及传输装置的数据输入连接，所述数据采集及传输装置的数据输出与所述数据分析处理装置的数据输入连接。本实用新型是连接污水处理技术工艺与生物处理技术验证评估的桥梁，能够对污水生物处理技术工艺段进行水质实时在线监测，从而可以对污水生物处理技术进行现场的验证评估，实现了对整个污水处理工艺流程完整、客观的评价。
权利要求书

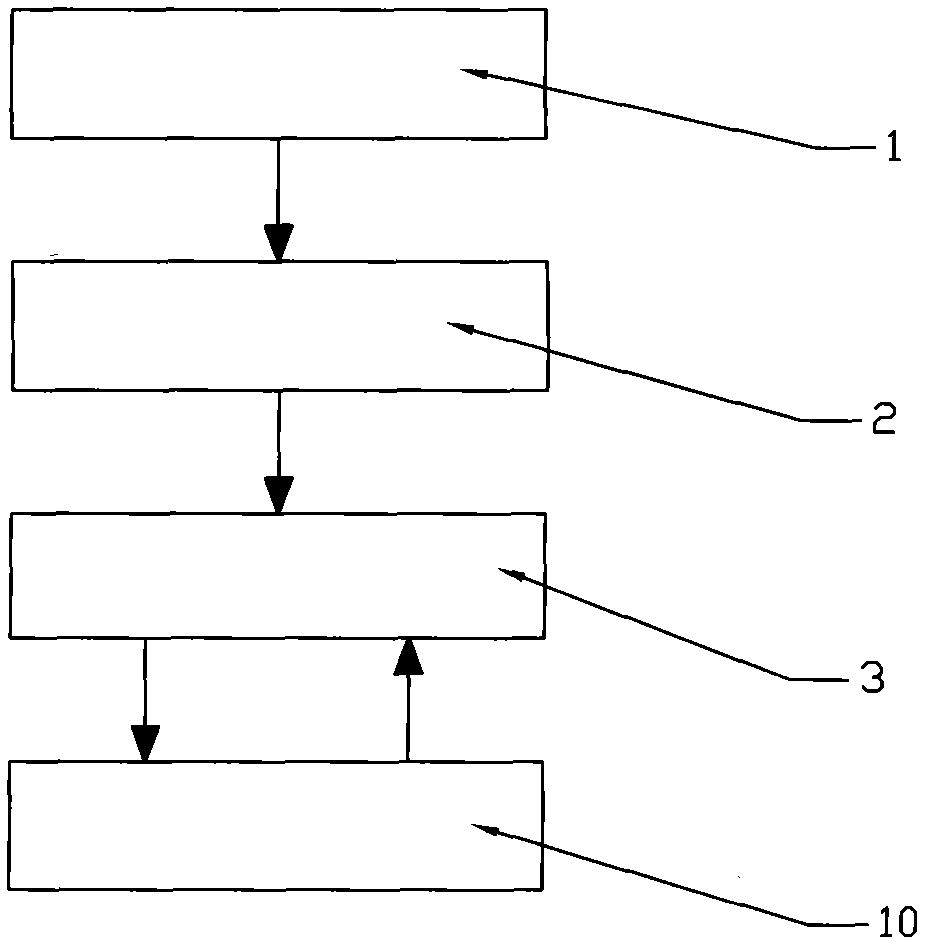

1.污水生物处理技术验证评估移动平台数据采集处理系统，其特征在于，包 括取样控制装置(1)、在线水质分析仪(6)、数据采集及传输装置(2)和 数据分析处理装置(3)，所述取样控制装置(1)的水样输出与所述在线水 质分析仪(6)的水样输入连接，所述在线水质分析仪(6)的数据输出与 所述数据采集及传输装置(2)的数据输入连接，所述数据采集及传输装置 (2)的数据输出与所述数据分析处理装置(3)的数据输入连接。
2.根据权利要求1所述的污水生物处理技术验证评估移动平台数据采集处理 系统，其特征在于，所述取样控制装置(1)包括PLC(4)和取样泵(5)， 所述PLC(4)的控制信号输出与所述取样泵(5)的控制信号输入连接， 所述取样泵(5)的水样输出与所述在线水质分析仪(6)的水样输入连接。
3.根据权利要求2所述的污水生物处理技术验证评估移动平台数据采集处理 系统，其特征在于，所述数据采集及传输装置(2)包括数采仪(9)和工 控机(7)，所述在线水质分析仪(6)的数据输出与所述数采仪(9)的数 据输入连接，所述数采仪(9)的数据输出与所述工控机(7)的数据输入 连接，所述数据分析处理装置(3)具有数据存储器(8)，所述工控机(7) 的数据输出与所述数据存储器(8)的数据输入连接。
4.根据权利要求2或3所述的污水生物处理技术验证评估移动平台数据采集 处理系统，其特征在于，所述取样泵(5)为两个或两个以上，并且所述取 样泵(5)分别位于污水处理技术的不同工艺流程段。
说明书
污水生物处理技术验证评估移动平台数据采集处理系统
技术领域
本实用新型涉及环保技术验证领域中的数据处理系统，特别涉及一种能 够安装在车辆上并转运至测试现场，可以实现在线取样、水质分析及数据处 理的污水生物处理技术验证评估移动平台的数据采集处理系统。
背景技术
随着环保新技术的快速发展，污水生物处理技术的验证评估迫在眉睫， 而验证评估过程中的水质数据的分析处理变得日益重要。
验证评估的核心是通过测试数据及方法学评估被验证生物处理技术的可 靠性、实用性和先进性。由于工业污水水质复杂，水量变化大，进行实验室 验证受到一定限制，而且在技术的真实使用状况下进行现场验证，数据更可 靠;装置的大小不受限制;评估费用低;原水水质更容易确保。为了实现工 业废水的生物处理技术现场验证评估，以及满足突发事故中的现场数据采集 及环保执法检查的需要，开发可移动的、可在线监测的、针对污水处理工艺 全过程的测试装置成为污水处理工艺工业现场验证评估的重要任务。
在现有的污水生物处理技术中，用于监测水质的COD、氨氮、总磷、总 氮等各种参数的水质仪表读数只是显示污水生物处理工艺过程中水质参数 值，而不能反映出每个处理工艺段的处理率及整个工艺的达标率。因而，不 易对污水生物处理技术的性能做出公正、客观的评估。
实用新型内容
针对现有技术中存在的不足，本实用新型的目的在于提供一种能够对污 水生物处理技术工艺段进行水质实时在线监测的污水生物处理技术验证评估 移动平台数据采集处理系统，从而可以对污水生物处理技术进行现场的验证 评估，实现对整个污水处理工艺流程完整、客观的评价。
本实用新型的技术方案是这样实现的：污水生物处理技术验证评估移动 平台数据采集处理系统，包括取样控制装置、在线水质分析仪、数据采集及 传输装置和数据分析处理装置，所述取样控制装置的水样输出与所述在线水 质分析仪的水样输入连接，所述在线水质分析仪的数据输出与所述数据采集 及传输装置的数据输入连接，所述数据采集及传输装置的数据输出与所述数 据分析处理装置的数据输入连接。所述取样控制装置用于将多点测试水样依 次泵送至所述在线水质分析仪，由所述在线水质分析仪对水样按照国标方法 进行分析得出数据;所述数据采集及传输装置，用于采集所述在线水质分析 仪分析得出的数据，并且进行传输和存储;所述数据分析处理装置，用于分 析采集到的数据并进行计算处理。此外，所述数据分析处理装置可以通过网 络接受数据传输的数据，进行存储、分析和处理。
上述的全套装置通过车载移动到现场完成对污水处理工艺全过程的水质 监测及数据处理。
上述污水生物处理技术验证评估移动平台数据采集处理系统，所述取样 控制装置包括PLC和取样泵，所述PLC的控制信号输出与所述取样泵的控 制信号输入连接，所述取样泵的水样输出与所述在线水质分析仪的水样输入 连接。所述PLC用于控制所述取样泵进行取样，也可以对位于污水处理技术 的不同工艺流程段(例如进水、出水、中间环节等)的多个所述取样泵进行 控制。
上述污水生物处理技术验证评估移动平台数据采集处理系统，所述数据 采集及传输装置包括数采仪和工控机，所述在线水质分析仪的数据输出与所 述数采仪的数据输入连接，所述数采仪的数据输出与所述工控机的数据输入 连接，所述数据分析处理装置具有数据存储器，所述工控机的数据输出与所 述数据存储器的数据输入连接。所述数据分析处理装置采用大型关系型数据 库SQL Server作为实时数据的存储工具，实现了与控制管理系统的无缝连接; 同时利用了SQL Server成熟的存储技术，使数据的容量更加庞大，性能更加 稳定，维护也更加容易。SQL Server作为一个应用范围广泛的大型数据库之 一，已经被绝大多数应用厂商所认同，所以利用其数据建立一些用户所需的 应用也非常容易。
上述污水生物处理技术验证评估移动平台数据采集处理系统，所述取样 泵为两个或两个以上，并且所述取样泵分别位于污水处理技术的不同工艺流 程段。
本实用新型的有益效果是：本实用新型的污水生物处理技术验证评估移 动平台数据采集处理系统能够针对污水生物处理技术的各个不同工艺流程 段，分别设置取样点，放置取样泵，利用PLC控制取样泵的启停，将多点水 样依次泵送至在线水质分析仪;由在线水质分析仪按照国标方法对水样进行 分析，得出COD、氨氮、总磷、总氮等参数;由数据采集及传输装置对在线 水质分析仪的测试数据进行采集，并传输到数据分析处理装置，然后由数据 分析处理装置对采集到的水质参数加以处理，得出污水生物处理技术工艺的 各项分析指标，如：不同取样点的同一水质参数对比，同一取样点的不同水 质参数显示，不同水质参数相对前一个工艺段的处理率，一段时期内的污水 处理达标率等;从而实现公正、客观的验证评估生物处理技术。
本实用新型的污水生物处理技术验证评估移动平台数据采集处理系统是 连接污水处理工艺与生物处理技术验证评估的桥梁，是进行客观、公正的技 术验证评估的重要工具。其具有如下特点：实时性——能够及时反映水质变 化情况，数据具有很强的时效性;准确性——水样直接取自污水生物处理技 术工艺流程现场，然后经在线水质分析仪按照国标方法得出的数据具有很高 的准确性;开放性——本实用新型的数据分析处理装置可以根据用户的要求 进行数据处理公式定义和修改，以完善数据的分析处理功能。系统性----- 本实用新型的数据分析处理装置可以根据用户的要求实现对污水处理工艺中 各个单元的水质指标进行全面测试，可以实时监测生物处理技术工艺流程不 同工段的水质参数，跟踪、监测工艺流程中各单元的水质变化，从而实现全 工艺过程的系统测试;以测试结果为依据，再根据验证评估要求设定数据处 理模型，得出污水生物处理技术工艺不同流程段各水质指标的处理率、出水 的达标率，进而对污水生物处理技术进行客观、公正的评估。
