申请日2011.09.30
公开(公告)日2012.03.28
IPC分类号B01D29/15; C02F11/12; B01D63/06; B01D29/52
摘要
本发明提供了一种梅花管式污泥脱水装置，包括脱水机本体和吹洗装置两部分。脱水机本体中的核心脱水部件是梅花管式分离膜元件，吹洗装置分为气洗和水洗两部分。本发明的触液部分完全不使用金属，脱水机本体机壳内部的材质为树脂衬里，滤芯的材质为PP等，避免金属腐蚀问题。本发明的污泥脱水装置，过滤后滤饼的干燥、排出、滤布的清洗等都可以全自动运行。由于没有驱动装置、结构简单，所以能够应对过滤面积较大的情况。另外，对于过滤机非常重要的密封部采用密封软管，实现了无泄漏的稳定脱水过滤。
权利要求书
1.一种梅花管式膜分离污泥脱水装置，其特征在于，包括脱水机本体(1)和吹洗装置(2)两部分;所述脱水机本体(1)包括原液进口(11)、滤芯(12)、滤液管(13)、集液管(14)、滤液出口(15)、原液出口(16)、滤饼出口(17)、溢流口(18)，吹洗管(19);所述的脱水机本体(1)中，原液进口(11)和原液出口(16)分别位于脱水机底部两侧;所述滤芯(12)采用梅花管式分离膜元件，多个滤芯呈矩阵排列组成脱水机核心部件，每一列滤芯顶端连接一个滤液管(13)，所有滤液管(13)在同一侧连接集液管(14)，集液管(14)连接滤液出口(15)，滤液出口(15)连接吹洗装置(2);所述溢流管(18)在脱水机上部一侧;在脱水机本体(1)顶部设有吹洗管(19)连接吹洗装置(2);所述滤饼出口(17)位于脱水机底部。
2.如权利要求书1所述的一种梅花管式膜分离污泥脱水装置，其特征在于，所述滤芯(12)包括出水管(121)、梅花滤管(122)、滤布(123)、滤布卡环(124)、滤槽(125)、底座(126);所述梅花滤管(2)以出水管(121)为中心呈梅花状分布在其周围，梅花滤管(122)数量为4或6个，相邻梅花滤管(122)之间没有间隙，梅花滤管(122)焊接在出水管(121)上;所述梅花滤管(122)上沿中心管轴向设有滤槽(125)，每个滤槽宽度为3-5mm，滤槽(125)长度为梅花滤管(122)长度的五分之四，滤槽(125)之间间距为2-4mm;所述滤布(123)包裹在梅花滤管(122)外侧，整块滤布通过上下两个滤布卡环(124)固定;整个膜元件通过中空的圆形底座(126)来支撑，所述底座与梅花滤管通过焊接连在一起。
3.如权利要求书1所述的一种梅花管式膜分离污泥脱水装置，其特征在于，所述脱水机本体(1)的机壳内部的材质为树脂。
4.如权利要求书1所述的一种基于梅花管式分离膜元件的污泥脱水装置，其特征在于，所述滤芯(12)的材质根据为PP、PPS、PVDF或特氟龙。
说明书
一种梅花管式膜分离污泥脱水装置
技术领域
本发明涉及一种污泥脱水装置，具体地说，它涉及一种以梅花管式膜元件为核心部件的污泥脱水装置，它可以对多种废水产生的污泥进行脱水。
背景技术
在污水处理过程中，会分离和产生大量的污泥，这些污泥含水率较高，呈流动态，后续处理难度很大，为了方便污泥的处理和处置，需对污泥进行脱水。污泥脱水费用约占总处理费用的15%，因此，降低污泥脱水的能耗非常关键。目前常用的污泥脱水设备主要有滚压式污泥脱水机、带式压滤脱水机、板框压滤脱水机以及传统的挤压设备。这些已知的脱水机的结构都很复杂，体积较大，并且能耗较高，增加污泥脱水的成本。同时，这些设备的出泥是不连续的，有时还会使生面的废污泥产生毛细管现象。
专利号CN1666965A公开了一种废污泥脱水装置，通过结饼处理方式对产业现场产生的各种废污泥进行脱水处理，该装置的优点是能连续出泥，缺点是结构复杂，能耗较高。
发明内容
本发明的目的在于，提供一种能解决现有技术问题的污泥脱水装置。

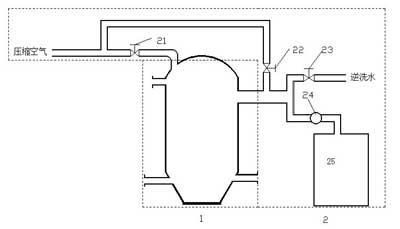

为实现上述目的，本发明包括脱水机本体和吹洗装置两部分，其中脱水机本体包括原液进口、滤芯、滤液管、集液管、出液管、原液出口、滤饼出口、溢流口，吹洗装置由吹洗管、阀门、液压泵以及滤液罐组成。
所述的脱水机本体中，原液进口和原液出口分别位于脱水机底部两侧;滤芯采用梅花管式分离膜元件，多个滤芯呈矩阵排列组成脱水装置，每一列滤芯顶端连接一个滤液管，所有滤液管在同一侧连接集液管，集液管连接出液管。在脱水机上部一侧设有溢流管，顶部通过吹洗管连接吹洗装置。脱水机右侧设滤液出口，滤液出口连接吹洗装置。脱水机底部为滤饼出口。
所述用于滤芯的梅花管式分离膜元件包括出水管、梅花滤管、滤布、滤布卡环、滤槽、底座。梅花滤管以出水管为中心呈梅花状分布在其周围，梅花滤管数量为4或6个，梅花滤管之间没有间隙，焊接在出水管上;梅花滤管上有滤槽，每个滤槽宽度为3-5mm，长度为梅花滤管长度的五分之四，滤槽之间间距为2-4mm;滤布包在梅花滤管外侧，把梅花滤管完全覆盖，整块滤布通过上下两个滤布卡环固定;整个膜元件通过中空的圆形底座来支撑，所述底座与梅花滤管通过焊接连在一起。
所述的吹洗装置分为气洗和液洗，其中气洗又分为顺洗和逆洗。
本发明的触液部分完全不使用金属，对于强腐蚀性液体、金属混合物等具有出色防腐蚀性能。脱水机本体机壳内部的材质为树脂衬里，滤芯的材质根据需要可以从PP、PPS、PVDF、特氟龙中选择，从而避免金属腐蚀问题。
本发明的污泥脱水装置，过滤后滤饼的干燥、排出、滤布的清洗等都可以全自动运行。由于没有驱动装置、结构简单，所以能够应对过滤面积较大的情况。另外，对于过滤机非常重要的密封部采用密封软管，实现了无泄漏的稳定脱水过滤。
