申请日2011.09.30
公开(公告)日2012.03.14
IPC分类号C02F1/00
摘要
本发明涉及一种污水浮渣清除方法及其装置，该方法包括以下步骤：(1)将污水泵的下端部植入污水槽中，污水泵的吸水阀进水口经进水管向上延伸至水面下，以便将漂浮在水面上的浮渣倒吸入污水泵中;(2)污水泵中的浮渣经切割刀切碎成碎渣，碎渣从污水泵的出水管泵至固液分离机的污水箱;(3)污水箱将碎渣下料到固液分离机的斜面筛网上，斜面筛网对碎渣进行第一次脱水;(4)碎渣经第一次脱水后从斜面筛网上滑落到螺旋压榨机构，螺旋压榨机构对浮渣进行第二次脱水，螺旋压榨机构排出碎渣;(5)第一次脱水和第二次脱水的污水流入集水盆中，并通过回流管回流到污水槽中。本发明的方法和装置有效地清除浮渣，降低人员的劳动强度，提高环境质量。
权利要求书
1.一种污水浮渣清除方法，其特征在于，包括以下步骤：(1)将污水泵的下端部植入污水槽中，污水泵的吸水阀进水口经进水管向上延伸至水面下，以便将漂浮在水面上的浮渣倒吸入污水泵中;(2)污水泵中的浮渣经切割刀切碎成碎渣，碎渣从污水泵的出水管泵至固液分离机的污水箱;(3)污水箱均匀地将碎渣下料到固液分离机的斜面筛网上，斜面筛网对碎渣进行第一次脱水;(4)碎渣经第一次脱水后从斜面筛网上滑落到螺旋压榨机构，螺旋压榨机构对浮渣进行第二次脱水，螺旋压榨机构排出碎渣;(5)固液分离机的集水盆收集第一次脱水和第二次脱水的污水，污水通过回流管回流到污水槽中。
2.根据权利要求1所述的污水浮渣清除方法，其特征在于，还包括步骤：(6)将螺旋压榨机构排出的碎渣运到有机肥厂，作为生产有机肥的生产原料。
3.根据权利要求1或2所述的污水浮渣清除方法，其特征在于：所述步骤(1)中的进水管的倒吸喇叭口位于水面下2~5cm。
4.根据权利要求1或2所述的污水浮渣清除方法，其特征在于：所述污水泵的上端部固定安装在污水槽槽体上或者污水槽上的机架上。
5.根据权利要求3所述的污水浮渣清除方法，其特征在于：所述进水管的倒吸喇叭口经绳索悬挂在污水槽槽体上或者污水槽上的机架上。
6.一种污水浮渣清除装置，其特征在于：包括污水泵，所述污水泵的吸水阀进水口经进水管延伸至污水槽的水面下，所述污水泵在进水口与吸水阀出水口之间设置有用于切割浮渣的切割刀，所述吸水阀出水口经出水管连接至固液分离机的污水箱，所述污水箱连接着斜面筛网的上端，所述斜面筛网的下端连接至螺旋压榨机构，所述斜面筛网和螺旋压榨机构下侧设有用于收集污水的集水盆，所述集水盆经回流管将污水回流至污水槽中，所述螺旋压榨机构的旁侧设有用于输出浮渣的出料口。
7.根据权利要求6所述的污水浮渣清除装置，其特征在于：所述进水管的倒吸喇叭口位于水面下2~5cm。
8.根据权利要求6或7所述的污水浮渣清除装置，其特征在于：所述污水泵的上端部固定安装在污水槽槽体上或者污水槽上的机架上。
9.根据权利要求6所述的污水浮渣清除装置，其特征在于：所述进水管的倒吸喇叭口经绳索悬挂在污水槽槽体上或者污水槽上的机架上。
说明书
污水浮渣清除方法及其装置
技术领域
本发明涉及一种污水浮渣清除方法及其装置，适用于污水浮渣处理领域。
背景技术
随着城市建设的发展和人民生活水平的不断提高，城镇污水量与日俱增，各城镇为了保护和清洁水源，普遍建有污水处理厂，每日处理污水达数万至数百万吨。这部分污水虽然经过粗、细格栅的过滤，将一定块度的碎渣清除出来，一些细小的碎渣和污水中的有机质存曝气氧化或厌氧发酵的过程中会絮凝成团而飘浮于水面，影响观瞻，并且在和空气接触继续氧化的过程中散发出二恶英等有害气体，影响环境空气质量。在污水处理厂曝气沉砂池和沉淀池之间以及在出水和污泥回流泵房之前，是最容易发生浮渣的污水处理工序，通常各污水处理厂会采用人工用带把的网袋来清除浮渣，但这种措施不是根本的解决办法，应用本发明的工艺，可以从根本上解决浮渣清除的问题，减轻工人的劳动强度，促进环境质量的提高。
发明内容
鉴于现有技术的不足，本发明的目的在于提供一种简便、有效的污水浮渣清除方法及其装置，该方法及装置可有效地清除浮渣，使用方便，维护工作量小，可大大降低人员的劳动强度，提高环境质量。
为了实现上述目的，本发明的技术方案是：一种污水浮渣清除方法，其特征在于，包括以下步骤：(1)将污水泵的下端部植入污水槽中，污水泵的吸水阀进水口经进水管向上延伸至水面下，以便将漂浮在水面上的浮渣倒吸入污水泵中;(2)污水泵中的浮渣经切割刀切碎成碎渣，碎渣从污水泵的出水管泵至固液分离机的污水箱;(3)污水箱均匀地将碎渣下料到固液分离机的斜面筛网上，斜面筛网对碎渣进行第一次脱水;(4)碎渣经第一次脱水后从斜面筛网上滑落到螺旋压榨机构，螺旋压榨机构对浮渣进行第二次脱水，螺旋压榨机构排出碎渣;(5)固液分离机的集水盆收集第一次脱水和第二次脱水的污水，污水通过回流管回流到污水槽中;(6)将螺旋压榨机构排出的碎渣运到有机肥厂，作为生产有机肥的生产原料。
所述步骤(1)中的进水管的倒吸喇叭口位于水面下2~5cm。
所述污水泵的上端部固定安装在污水槽槽体上或者污水槽上的机架上。
所述进水管的倒吸喇叭口经绳索悬挂在污水槽槽体上或者污水槽上的机架上。

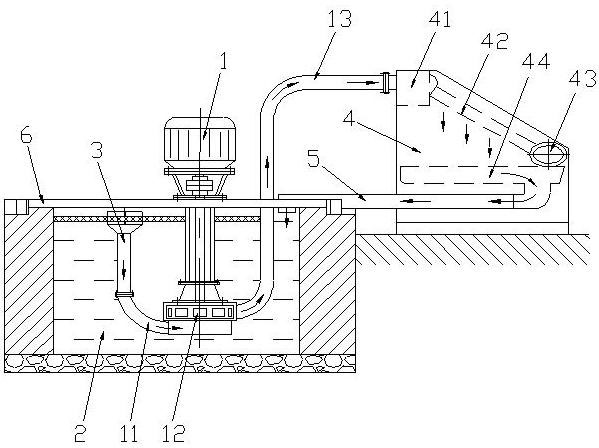

同时，本发明还提供相应的一种污水浮渣清除装置，其特征在于：包括污水泵，所述污水泵的吸水阀进水口经进水管延伸至污水槽的水面下，所述污水泵在进水口与吸水阀出水口之间设置有用于切割浮渣的切割刀，所述吸水阀出水口经出水管连接至固液分离机的污水箱，所述污水箱连接着斜面筛网的上端，所述斜面筛网的下端连接至螺旋压榨机构，所述斜面筛网和螺旋压榨机构下侧设有用于收集污水的集水盆，所述集水盆经回流管将污水回流至污水槽中，所述螺旋压榨机构的旁侧设有用于输出浮渣的出料口。
所述进水管的倒吸喇叭口位于水面下2~5cm。
所述污水泵的上端部固定安装在污水槽槽体上或者污水槽上的机架上。
所述进水管的倒吸喇叭口经绳索悬挂在污水槽槽体上或者污水槽上的机架上。
本发明具有以下优点：本发明采用带切割刀的污水泵对浮渣进行切割，并输送到固液分离机进行脱水压实，二次脱离的污水经回流管流回污水槽，浮渣可送至有机肥厂作为原料，方法简单、方便，可有效的清除浮渣，维护工作量小，不仅大大降低人员的劳动强度，而且可以回收利用浮渣，又提高环境的质量，特别是保证空气良好的质量。
