申请日2011.10.28
公开(公告)日2012.05.02
IPC分类号B01D21/02; C02F1/52; C02F9/04; B01D21/24
摘要
本发明公开了一种用于处理砂石废水的方法，有利于避免平流式沉淀池砂石排放系统堵塞。该方法主要是先将平流式沉淀池底部的排污区按平流式沉淀池内的水的平流方向依次分成两个排污区，然后给这两个排污区分别连接各自的砂石排放系统;再将这两个排污区内的砂石分别通过各自的砂石排放系统排出至平流式沉淀池的外部。采用本发明的方法，可有效防止板结现象的发生，有利于避免平流式沉淀池砂石排放系统堵塞，保证平流式沉淀池长期稳定的运转。
权利要求书

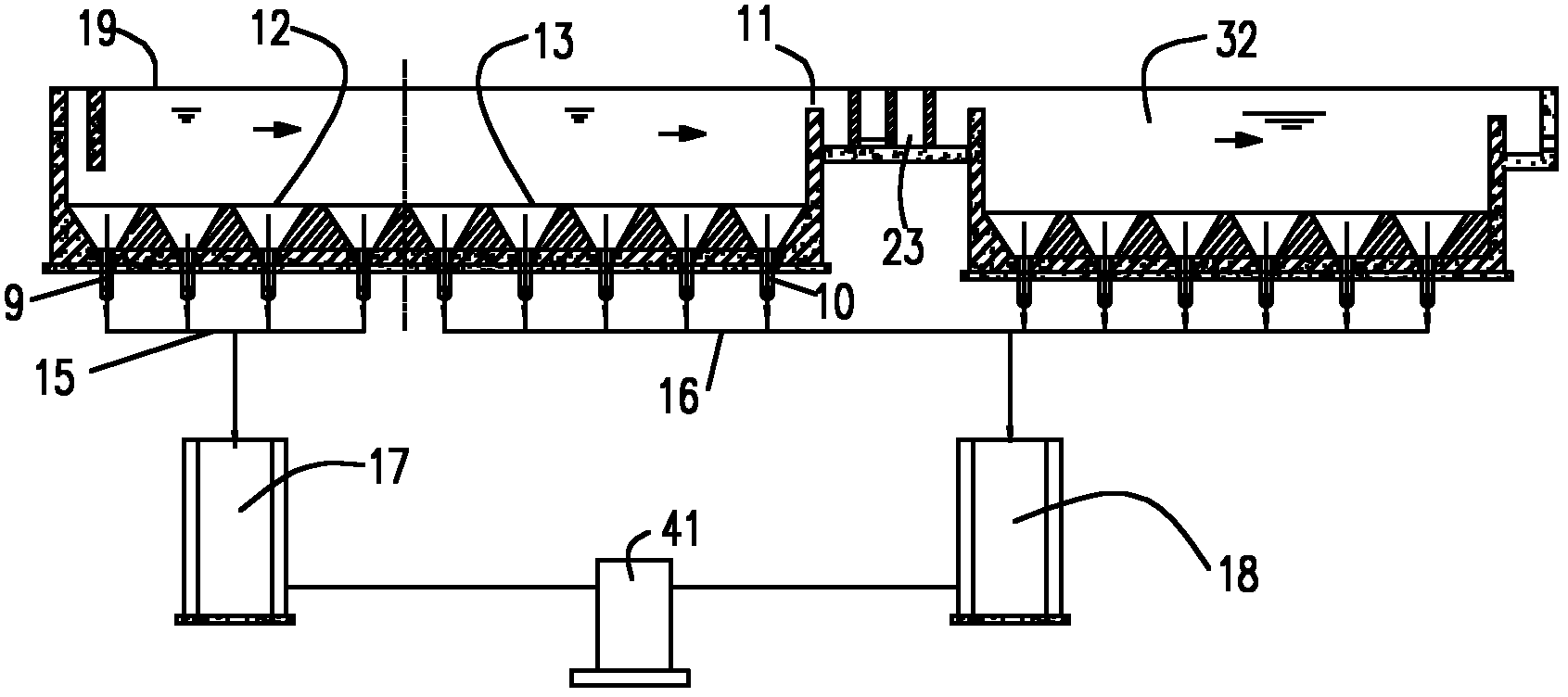

1.用于处理砂石废水的方法，包括平流式沉淀池(19)，所述平流式沉淀池(19)设置 有出水口(11)，在平流式沉淀池(19)的底部设置有排泥区，所述排泥区内设置有多个泥斗， 各个泥斗的底部连接有排污支管，其特征是：
将平流式沉淀池(19)底部的排泥区按平流式沉淀池内的水的平流方向依次分成粗砂石 排泥区(12)和细砂石排泥区(13)，其中，沿水的平流方向，所述平流式沉淀池(19)的长 度控制在9m至11m，所述粗砂石排泥区(12)和细砂石排泥区(13)的长度之比为1∶2;
将平流式沉淀池(19)内的水平流速控制在0.003m/s至0.004m/s，水深控制在0.9m至 1.2m;
粗砂石排泥区(12)内的各个泥斗连接的排污支管形成粗砂石排污支管(9)，将各个粗 砂石排污支管(9)与粗砂石排放系统(15)相连，通过各个粗砂石排污支管(9)以及粗砂 石排放系统(15)将粗砂石排泥区(12)内的砂石进行排放;
细砂石排泥区(13)内的各个泥斗连接的排污支管形成细砂石排污支管(10)，将各个细 砂石排污支管(10)与细砂石排放系统(16)相连，通过各个细砂石排污支管(10)以及细 砂石排放系统(16)将细砂石排泥区(13)内的砂石进行排放。
2.如权利要求1所述的用于处理砂石废水的方法，其特征是：将平流式沉淀池(19)的 出水口(11)流出的水排入加有絮凝剂的絮凝反应池(23)内，然后将絮凝反应池(23)内 的水排入絮凝沉淀池(32)。
3.如权利要求1所述的用于处理砂石废水的方法，其特征是：将粗砂石排放系统(15) 排出的砂石排入粗砂石集泥井(17)，将细砂石排放系统(16)排出的砂石排入细砂石集泥井 (18)。
4.如权利要求3所述的用于处理砂石废水的方法，其特征是：将粗砂石集泥井(17)中 的砂石以及细砂石集泥井(18)中的砂石分别排入砂石脱水装置(41)进行脱水。
说明书
用于处理砂石废水的方法
技术领域
本发明涉及一种水电施工领域应用的用于处理砂石废水的方法。
背景技术
目前，在水电施工领域，经常需要对含有大量砂石的废水进行处理，这种废水中的砂石 含量一般在10000mg/L至130000mg/L，砂石的粒径一般在100μm以下，尤其集中在50μm至 100μm范围内，以及10μm以下的范围内。一般对这种废水进行初期处理时要使用平流式沉 淀池，平流式沉淀池的池型一般呈长方形，废水从池的一端流入，水平方向流过池子，从池 的另一端流出，在池的底部设置有排泥区，排泥区内设置有多个泥斗，各个泥斗的底部连接 有排污支管，每个排污支管与同一套砂石排放系统相连，通过砂石排放系统定期或持续排放 砂石。上述结构的平流式沉淀池在使用时存在以下不足：上述砂石排放系统经常被砂石堵塞， 造成平流式沉淀池内的砂石不能及时排出，影响平流式沉淀池的正常使用，甚至造成整个废 水处理系统的瘫痪，且每次对排放系统进行清理时，都需要消耗大量人力物力，且需要将整 个用于对废水进行处理的系统停止运转，影响废水处理的正常进行，对环境影响较大。
发明内容
本发明解决的技术问题是提供一种有利于避免平流式沉淀池砂石排放系统堵塞的的用于 处理砂石废水的方法。
本发明解决其技术问题所采用的技术方案是：用于处理砂石废水的方法，包括平流式沉 淀池，所述平流式沉淀池设置有出水口，在平流式沉淀池的底部设置有排泥区，所述排泥区 内设置有多个泥斗，各个泥斗的底部连接有排污支管，将平流式沉淀池底部的排泥区按平流 式沉淀池内的水的平流方向依次分成粗砂石排泥区和细砂石排泥区，其中，沿水的平流方向， 所述平流式沉淀池的长度控制在9m至11m，所述粗砂石排泥区和细砂石排泥区的长度之比为 1∶2;将平流式沉淀池内的水平流速控制在0.003m/s至0.004m/s，水深控制在0.9m至1.2m; 粗砂石排泥区内的各个泥斗连接的排污支管形成粗砂石排污支管，将各个粗砂石排污支管与 粗砂石排放系统相连，通过各个粗砂石排污支管以及粗砂石排放系统将粗砂石排泥区内的砂 石进行排放;细砂石排泥区内的各个泥斗连接的排污支管形成细砂石排污支管，将各个细砂 石排污支管与细砂石排放系统相连，通过各个细砂石排污支管以及细砂石排放系统将细砂石 排泥区内的砂石进行排放。
进一步的是：将平流式沉淀池的出水口流出的水排入加有絮凝剂的絮凝反应池内，然后 将絮凝反应池内的水排入絮凝沉淀池。
进一步的是：将粗砂石排放系统排出的砂石排入粗砂石集泥井，将细砂石排放系统排出 的砂石排入细砂石集泥井。
进一步的是：将粗砂石集泥井中的砂石以及细砂石集泥井中的砂石分别排入砂石脱水装 置进行脱水。
本发明的有益效果是：通过长期系统深入的研究发现，造成排放系统经常堵塞的原因在 于平流式沉淀池内的粗砂石和细砂石同时通过同一套排放系统来排放，细砂石与粗砂石相互 作用下出现严重的板结现象，也就是砂石结块变硬，很难从排放系统中清除，当板结现象比 较严重时，排放系统会被堵塞。而本发明通过将平流式沉淀池底部的排泥区进行划分，形成 两个排泥区，分别为粗砂石排泥区和细砂石排泥区，这样可将不同颗粒度的砂石通过各自的 排放系统进行排放，可减少细砂石与粗砂石相互作用的几率，进而减少板结现象出现的几率， 因此有利于避免平流式沉淀池的砂石排放系统堵塞，有利于保证平流式沉淀池长期正常的运 转。
