申请日2011.10.28
公开(公告)日2012.04.25
IPC分类号C02F1/52; C02F9/14
摘要
一种城市区域生活污水处理装置和方法，包括：原化粪池(14)，待处理池(6)，调节池(5)，污水处理机(4)，投氯处理箱(10)。其优点：可根据实地勘查污水的排量，污水的水质情况，测出实地数据，作出合理的设计，因城市的老城市污水大小不一致建造不规范，这样能够有效的解决区域内杂乱无章的污水，使污水因管道堵塞到处蔓延影响环境的问题得到有效彻底的解决，同时污泥可以和植物的茎、叶、秆的粉碎后的颗粒混合后成为高效环保的有机肥;从小区域切断污水源头，做到城市街道排污管路处理好的清水排放。本设备结构简单，投资少;本发明是利国利民的一项环保技术。
权利要求书
1.一种城市区域生活污水处理装置，包括：原化粪池(14)，其特征在于：原化粪池(14)边设置有一个待处池(6)，原化粪池(14)和待处池(6)用排水管(13)相连，待处池(6)上设置有调节池(5)，调节池上设置污水处理机(4)，调节池(5)下方设置有一个带控制阀的回水管道(7)和待处池(6)相连，调节池污水提升泵(3)通过管道和调节池相连，污水处理池污水提升泵(2)通过管道和污水处理池机(4)相连，调节池污水提升泵(3)，污水处理池提升泵(2)设置在污水泵室格栅(1)内，污水泵室格栅(1)设置在待处池(6)内，污水处理池机(4)通过管道和投氯处理箱(10)相连，投氯处理箱(10)还设置有排水管(11)，污水处理池机(4)还设有污泥回流管(15)和原化粪池(14)相连，原化粪池(14)的进口处设置有螺杆式悬浮物渣提取机(9)。
2.根据权利要求1所述的城市区域生活污水处理装置，其特征在于：所述的污水泵室格栅(1)包括，格栅栏(18)和电机(16)相连，格栅栏的一边设有毛刷(17)，电机带动格栅栏转动，转动中的格栅栏在毛刷的刷动下，使格栅栏不会被堵塞。
3. 根据权利要求1所述的城市区域生活污水处理方法，包括：
①生活污水通过排水进口(12)排入到原化粪池(14)中，经过螺杆式悬浮物渣提取机(9)，首先提取悬浮物渣物;
②污水在原化粪池(14)中经过沉淀后，经排水口(13)进入待处理池(6);
③待处理池(6)中的污水经过污水处理池污水提升泵(3)将待处理池(6)中的污水提升到污水处理池机(4)中进行处理，处理后的水放到投氯处理箱(10)中，经过投药杀菌后的水从管道(10)中放出，可以用于浇灌花、草，园林，冲洗街道;
④若待处池(6)中的污水过多，污水处理池机(4)处理不赢，则调节池污水提升泵(3)将污水提到调节池(5)中暂存，待污水处理池机(4)把待处池(6)中的污水处理到一定的程度后，通过带控制阀的回水管道(7)把调节池(5)中的污水放回到待处池(6)中进行处理;
⑤经过一段时间后通过泵车将原化粪池(13)中沉淀污泥全部泵走，到污泥处理处集中处理;所述的污水集中处理，是和粉碎好的杂草树叶及植物秆颗粒混合，搅拌混合后，用简单的螺轮机脱水，焚烧起来费用很低，也可做农林业有机肥的生产原料;
⑥这样固而复始地不断处理，使污水都能得到有效处理。
说明书
城市区域生活污水处理装置和方法
技术领域
本发明涉及节能环保的技术领域，具体的说是改进城市区域生活污水处理装置和方法。
背景技术
现在城市的生活用水、污水粪便是通过城市的下水道排到城市的各个污水池中，再通过管道把污水池中的污水和粪便排到江河或污水处理厂去，经常由于粗渣油污便块使管道堵塞，出现污水池中的粪便污水四处横溢，造成二次污染，影响了城市的环境卫生，给城市的排污带来很大的压力。
发明内容
本发明的目的是设计一种处理方便，同时使水可以二次利用，而污泥可以作为肥料使用，从小区域切断污水源头，做到城市街道排污管路处理好的清水排放的城市区域生活污水处理装置和方法。

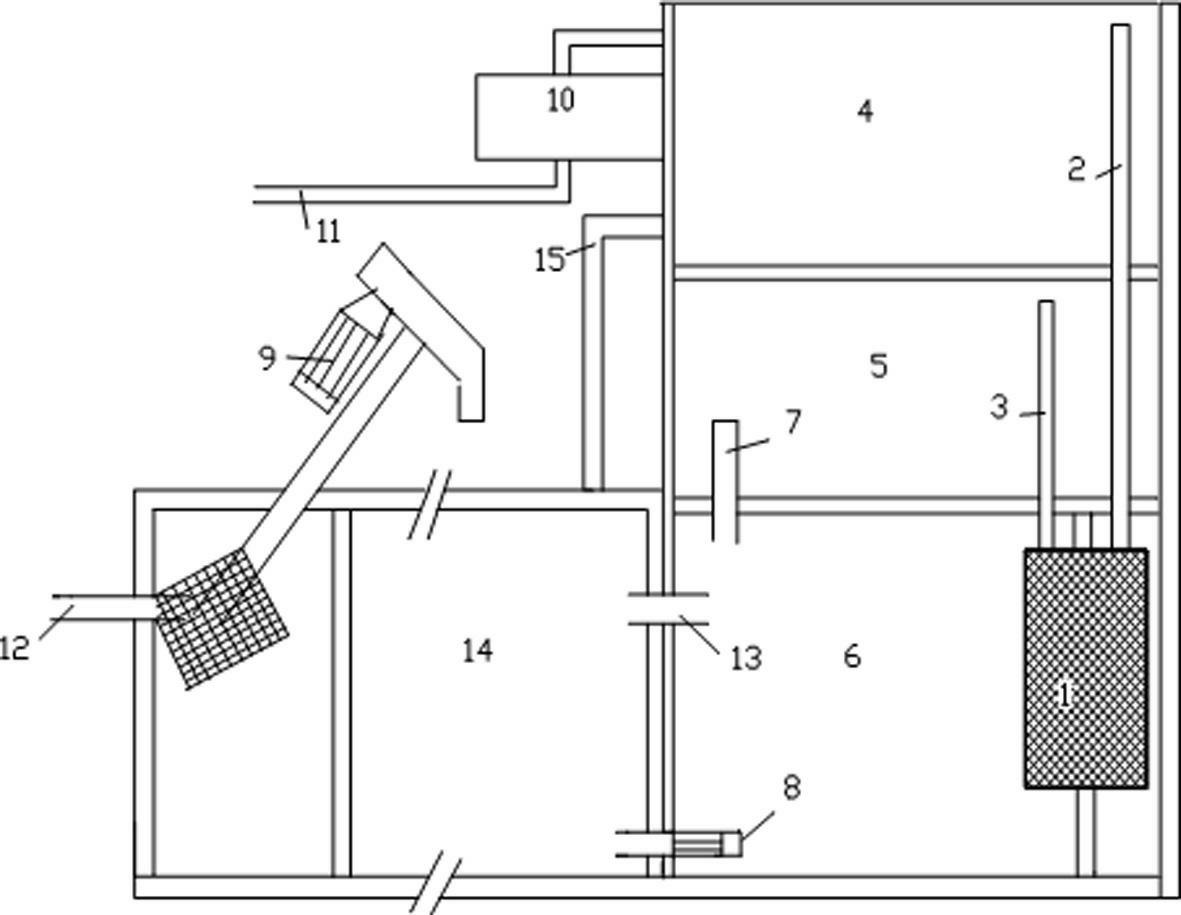

本发明城市区域生活污水处理装置，包括：原化粪池14边设置有一个待处池6，原化粪池14和待处池6用排水管13相连，待处池6上设置有调节池5，调节池上设置污水处理机4，调节池5下方设置有一个带控制阀的回水管道7和待处池6相连，调节池污水提升泵3通过管道和调节池相连，污水处理池污水提升泵2通过管道和污水处理池机4相连，调节池污水提升泵3，污水处理池提升泵2设置在污水泵室格栅1内，污水泵室格栅1设置在待处池6内，污水处理池机通过管道和投氯处理箱10相连，投氯处理箱10还设置有排水管11，污水处理池机4还设有污泥回流管15和原化粪池14相连，原化粪池14的进口处设置有螺杆式悬浮物渣提取机9。
所述的污水泵室格栅1包括，格栅栏18和电机16相连，格栅栏的一边设有毛刷17。电机带动格栅栏转动，转动中的格栅栏在毛刷的刷动下，使格栅栏不会被堵塞。
污水处理池机是北京东邦鼎盛环保工程技术有限公司制造，地址：北京通州区通朝大街长城国际A2-502,邮编：101100此处理机是将化学絮凝反应和高能物理场的固液分离技术结合运用处理污水的应用。
原化粪池分为两格，隔墙上设置有出水口，这样便于污泥沉淀。
本发明城市区域污水处理方法，包括：
生活污水通过排水进口12排入到原化粪池14中，经过螺杆式悬浮物渣提取机9，首先提取悬浮物渣物;
污水在原化粪池14中经过沉淀后，经排水口13进入待处理池6;
待处理池6中的污水经过污水处理池污水提升泵3将待处理池6中的污水提升到污水处理池机4中进行处理，处理后的水放到投氯处理箱10中，经过投药杀菌后的水从管道10中放出，可以用于浇灌花、草，园林，冲洗街道;
若待处池6中的污水过多，污水处理池机4处理不赢，则调节池污水提升泵3将污水提到调节池5中暂存，待污水处理池机4把待处池6中的污水处理到一定的程度后，通过带控制阀的回水管道7把调节池5中的污水放回到待处池6中进行处理;
经过一段时间后通过泵车将原化粪池13中沉淀污泥全部泵走，到污泥处理处集中处理;所述的污泥集中处理，是和粉碎好的杂草树叶及植物秆颗粒混合，搅拌混合后，用简单的螺轮机脱水，焚烧起来费用很低，也可做农林业有机肥的生产原料;
这样固而复始地不断处理，从小区域切断污水源头，做到城市街道排污管路处理好的清水排放，使污水都能得到有效处理。
本发明城市区域生活污水处理装置和方法的优点：从小区域切断污水源头，做到城市街道排污管路处理好的清水排放，可根据实地勘查污水的排量，污水的水质情况，测出实地数据，作出合理的设计，因城市的老城市污水大小不一致建造不规范，这样能够有效的解决区域内杂乱无章的污水，使污水因管道堵塞到处蔓延影响环境的问题得到有效彻底的解决，同时污泥可以和植物的茎、叶、秆的粉碎后的颗粒混合后成为高效环保的有机肥;本设备结构简单，投资少;本发明是利国利民的一项环保技术。
