申请日2011.10.31
公开(公告)日2012.11.14
摘要
本发明公开了一种混合电镀废水处理系统及工艺方法，所述系统包括顺序连接的用于连接综合废水的综合废水收集池、综合废水调节池、破铬池、第一中和反应池、第一混凝池、第一絮凝池、第一沉淀池、第一集水池、一级破氰池、二级破氰池、第二中和反应池、第二混凝池、第二絮凝池、第二沉淀池、第二集水池、pH调整池、水解酸化池、接触氧化池、第三中和反应池、第三混凝池、第三絮凝池、第三沉淀池、第三集水池、排放池和用于在计量合格后控制达标排放的计量槽。本发明能够处理混合电镀废水，无需将废水分类处理，处理工艺简单，节省成本，适用范围广。
权利要求书
1.一种混合电镀废水处理系统，其特征在于，包括顺序连接的用 于连接综合废水的综合废水收集池、综合废水调节池、破铬池、第一 中和反应池、第一混凝池、第一絮凝池、第一沉淀池、第一集水池、 一级破氰池、二级破氰池、第二中和反应池、第二混凝池、第二絮凝 池、第二沉淀池、第二集水池、PH调整池、水解酸化池、接触氧化池、 第三中和反应池、第三混凝池、第三絮凝池、第三沉淀池、第三集水 池、排放池和用于在计量合格后控制达标排放的计量槽，所述破铬池 中添加有H2SO4和Na2SO3，所述第一中和反应池中添加有NaOH或 Ca(OH)2，所述第一混凝池中添加有PAC，所述第一絮凝池中添加有PAM， 所述一级破氰池中添加有NaOH或Ca(OH)2和NaClO，所述二级破氰池中 添加有H2SO4和NaClO，所述第二中和反应池中添加有NaOH或Ca(OH)2或Na2S，所述第二混凝池中添加有PAC，所述第二絮凝池中添加有PAM， 所述PH调整池中添加有H2SO4，所述第三中和反应池中添加有Ca(OH)2或CaCl2，所述第三混凝池中添加有PAC，所述第三絮凝池中添加有PAM。
2.根据权利要求1所述的混合电镀废水处理系统，其特征在于， 所述系统还包括废气收集装置和废气洗涤装置，所述综合废水收集池、 综合废水调节池、破铬池、第一中和反应池、第一混凝池、一级破氰 池、二级破氰池、第二中和反应池和第二混凝池产生的废气送入废气 收集装置中，废气收集装置中的废气经过废气洗涤装置的处理后达标 排放，而废气洗涤装置产生的洗涤水送入到所述第一集水池中。
3.根据权利要求1或2所述的混合电镀废水处理系统，其特征在 于，所述系统还包括第一污泥池、第二污泥池、第一压滤机和第二压 滤机，所述第一沉淀池产生的污泥送入第一污泥池，第一污泥池处理 后通过第一压滤机将污泥制成泥饼打包外运，而第一压滤机产生的滤 液送入第一集水池中;第二沉淀池和第三沉淀池产生的污泥送入第二 污泥池，第二污泥池处理后通过第二压滤机将污泥制成泥饼打包外运， 而第二压滤机产生的滤液送入第二集水池中。
4.一种混合电镀废水处理系统，其特征在于，包括顺序连接的用 于连接综合废水的综合废水收集池、综合废水调节池、破铬池、第一 中和反应池、第一混凝池、第一絮凝池、第一沉淀池、第一集水池、 臭氧氧化池/罐、第二中和反应池、第二混凝池、第二絮凝池、第二 沉淀池、第二集水池、PH调整池、水解酸化池、接触氧化池、第三中 和反应池、第三混凝池、第三絮凝池、第三沉淀池、第三集水池、排 放池和用于在计量合格后控制达标排放的计量槽，所述破铬池中添加 有H2SO4和Na2SO3，所述第一中和反应池中添加有NaOH或Ca(OH)2，所 述第一混凝池中添加有PAC，所述第一絮凝池中添加有PAM，所述臭氧 氧化池/罐中添加有用于破氰、除磷、COD、NH3N的臭氧，所述第二中 和反应池中添加有NaOH或Ca(OH)2或Na2S，所述第二混凝池中添加有 PAC，所述第二絮凝池中添加有PAM，所述PH调整池中添加有H2SO4， 所述第三中和反应池中添加有Ca(OH)2或CaCl2，所述第三混凝池中添 加有PAC，所述第三絮凝池中添加有PAM。
5.根据权利要求4所述的混合电镀废水处理系统，其特征在于， 所述系统还包括废气收集装置和废气洗涤装置，所述综合废水收集池、 综合废水调节池、破铬池、第一中和反应池、第一混凝池、第二中和 反应池和第二混凝池产生的废气送入废气收集装置中，废气收集装置 中的废气经过废气洗涤装置的处理后达标排放，而废气洗涤装置产生 的洗涤水送入到所述第一集水池中。
6.根据权利要求4或5所述的混合电镀废水处理系统，其特征在 于，所述系统还包括第一污泥池、第二污泥池、第一压滤机和第二压 滤机，所述第一沉淀池产生的污泥送入第一污泥池，第一污泥池处理 后通过第一压滤机将污泥制成泥饼打包外运，而第一压滤机产生的滤 液送入第一集水池中;第二沉淀池和第三沉淀池产生的污泥送入第二 污泥池，第二污泥池处理后通过第二压滤机将污泥制成泥饼打包外运， 而第二压滤机产生的滤液送入第二集水池中。
7.一种混合电镀废水处理工艺方法，包括依次进行的综合废水收 集池、综合废水调节池、破铬池处理、第一中和反应池处理、第一混 凝池处理、第一絮凝池处理、第一沉淀池处理、第一集水池处理、一 级破氰池处理、二级破氰池处理、第二中和反应池处理、第二混凝池 处理、第二絮凝池处理、第二沉淀池处理、第二集水池处理、PH调整 池处理、水解酸化池处理、接触氧化池处理、第三中和反应池处理、 第三混凝池处理、第三絮凝池处理、第三沉淀池处理、第三集水池处 理、排放池处理处理，经过排放池处理过的废水经计量槽计量检测后 达标排放。
8.根据权利要求7所述的混合电镀废水处理工艺方法，其特征在 于，所述废水处理工艺还包括将综合废水收集池、综合废水调节池、 破铬池处理、第一中和反应池处理、第一混凝池处理、一级破氰池处 理、二级破氰池处理、第二中和反应池处理和第二混凝池处理产生的 废气送入到废气收集装置中，废气收集装置中的废气经过废气洗涤装 置的处理后达标排放，而废气洗涤装置产生的洗涤水送入到第一集水 池中做循环处理的工艺。
9.一种混合电镀废水处理工艺方法，其特征在于，包括依次进行 的综合废水收集池、综合废水调节池、破铬池处理、第一中和反应池 处理、第一混凝池处理、第一絮凝池处理、第一沉淀池处理、第一集 水池处理、臭氧氧化池/罐处理、第二中和反应池处理、第二混凝池 处理、第二絮凝池处理、第二沉淀池处理、第二集水池处理、PH调整 池处理、水解酸化池处理、接触氧化池处理、第三中和反应池处理、 第三混凝池处理、第三絮凝池处理、第三沉淀池处理、第三集水池处 理、排放池处理处理，经过排放池处理过的废水经计量槽计量检测后 达标排放。
10.根据权利要求9所述的混合电镀废水处理工艺方法，其特征 在于，所述废水处理工艺还包括将综合废水收集池、综合废水调节池、 破铬池处理、第一中和反应池处理、第一混凝池处理、第二中和反应 池处理和第二混凝池处理产生的废气送入到废气收集装置中，废气收 集装置中的废气经过废气洗涤装置的处理后达标排放，而废气洗涤装 置产生的洗涤水送入到第一集水池中做循环处理的工艺。
说明书
混合电镀废水处理系统及工艺方法
技术领域
本发明涉及环保技术领域，尤其涉及一种混合电镀废水处理系统及工艺 方法。
背景技术
电镀和金属加工业废水中含有大量的盐酸和锌、铜等重金属离子及有机 光亮剂等，毒性较大，有些还含致癌、致畸、致突变的剧毒物质，对人类危 害极大。因此，对电镀废水必须认真进行回收处理，做到消除或减少其对环 境的污染。
中国发明专利申请号：“200610042556.2”，名称为：“电镀废水回收利用 工艺及设备”的专利申请文件中公开了一种电镀废水回收利用工艺，包括： 将含铬、镍电镀废水经还原反应、有机电镀废水经氧化反应后与其它混排的 电镀废水混合，依次进行中和反应、混凝反应、沉，得到上清液;将所得上 清液依次进行袋式过滤、连续微滤、碳滤、微滤;将所得透过水依次进行一 级反渗透处理和二级反渗透处理，二级反渗透处理的透过水可回用于车间生 产，一级反渗透处理和二级反渗透处理的浓水经二级化学处理即中和反应、 混凝反应、沉淀，得到上清液达标排放。该技术方案对铬、镍电镀废水和有机 电镀废水分别处理，处理工艺复杂，成本较高，并且无法对混合电镀废水进 行处理。
发明内容
针对上述技术中存在的不足之处，本发明提供一种混合电镀废水处理系 统及工艺方法，能够处理综合电镀废水，成本低。

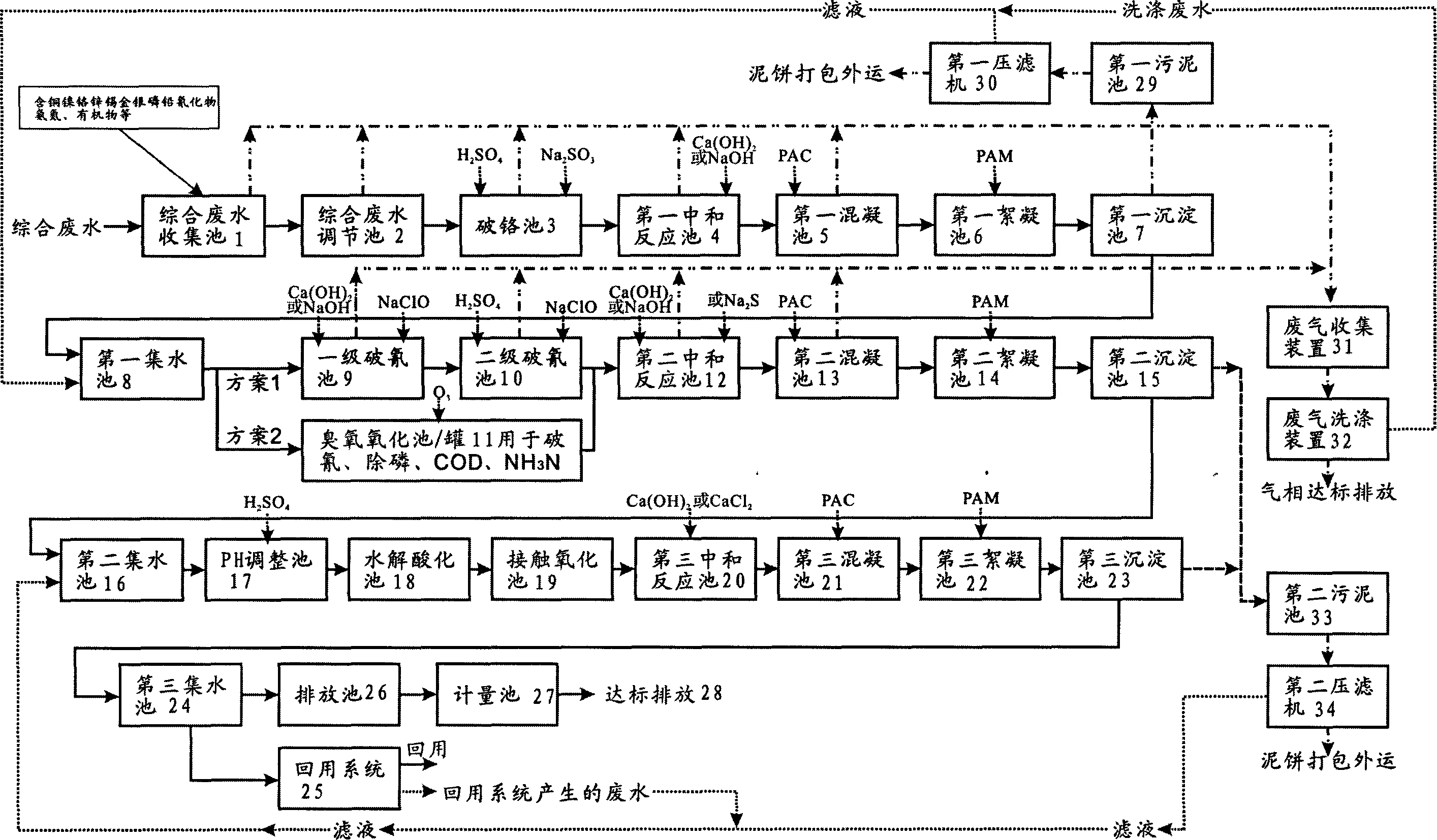

为了实现上述目的，本发明提供一种混合电镀废水处理系统，包括顺序 连接的用于连接综合废水的综合废水收集池、综合废水调节池、破铬池、第 一中和反应池、第一混凝池、第一絮凝池、第一沉淀池、第一集水池、一级 破氰池、二级破氰池、第二中和反应池、第二混凝池、第二絮凝池、第二沉 淀池、第二集水池、PH调整池、水解酸化池、接触氧化池、第三中和反应池、 第三混凝池、第三絮凝池、第三沉淀池、第三集水池、排放池和用于在计量 合格后控制达标排放的计量槽，所述破铬池中添加有H2SO4和Na2SO3，所述第 一中和反应池中添加有NaOH或Ca(OH)2，所述第一混凝池中添加有PAC，所述 第一絮凝池中添加有PAM，所述一级破氰池中添加有NaOH或Ca(OH)2和NaClO， 所述二级破氰池中添加有H2SO4和NaClO，所述第二中和反应池中添加有NaOH 或Ca(OH)2或Na2S，所述第二混凝池中添加有PAC，所述第二絮凝池中添加有 PAM，所述PH调整池中添加有H2SO4，所述第三中和反应池中添加有Ca(OH)2或CaCl2，所述第三混凝池中添加有PAC，所述第三絮凝池中添加有PAM。
其中，所述系统还包括废气收集装置和废气洗涤装置，所述综合废水收 集池、综合废水调节池、破铬池、第一中和反应池、第一混凝池、一级破氰 池、二级破氰池、第二中和反应池和第二混凝池产生的废气送入废气收集装 置中，废气收集装置中的废气经过废气洗涤装置的处理后达标排放，而废气 洗涤装置产生的洗涤水送入到所述第一集水池中。
其中，所述系统还包括第一污泥池、第二污泥池、第一压滤机和第二压 滤机，所述第一沉淀池产生的污泥送入第一污泥池，第一污泥池处理后通过 第一压滤机将污泥制成泥饼打包外运，而第一压滤机产生的滤液送入第一集 水池中;第二沉淀池和第三沉淀池产生的污泥送入第二污泥池，第二污泥池 处理后通过第二压滤机将污泥制成泥饼打包外运，而第二压滤机产生的滤液 送入第二集水池中。
为了实现上述目的，本发明还提供一种混合电镀废水处理系统，包括顺 序连接的用于连接综合废水的综合废水收集池、综合废水调节池、破铬池、 第一中和反应池、第一混凝池、第一絮凝池、第一沉淀池、第一集水池、臭 氧氧化池/罐、第二中和反应池、第二混凝池、第二絮凝池、第二沉淀池、 第二集水池、PH调整池、水解酸化池、接触氧化池、第三中和反应池、第三 混凝池、第三絮凝池、第三沉淀池、第三集水池、排放池和用于在计量合格 后控制达标排放的计量槽，所述破铬池中添加有H2SO4和Na2SO3，所述第一中 和反应池中添加有NaOH或Ca(OH)2，所述第一混凝池中添加有PAC，所述第一 絮凝池中添加有PAM，所述臭氧氧化池/罐中添加有用于破氰、除磷、COD、 NH3N的臭氧，所述第二中和反应池中添加有NaOH或Ca(OH)2或Na2S，所述第 二混凝池中添加有PAC，所述第二絮凝池中添加有PAM，所述PH调整池中添 加有H2SO4，所述第三中和反应池中添加有Ca(OH)2或CaCl2，所述第三混凝池 中添加有PAC，所述第三絮凝池中添加有PAM。
其中，所述系统还包括废气收集装置和废气洗涤装置，所述综合废水收 集池、综合废水调节池、破铬池、第一中和反应池、第一混凝池、第二中和 反应池和第二混凝池产生的废气送入废气收集装置中，废气收集装置中的废 气经过废气洗涤装置的处理后达标排放，而废气洗涤装置产生的洗涤水送入 到所述第一集水池中。
其中，所述系统还包括第一污泥池、第二污泥池、第一压滤机和第二压 滤机，所述第一沉淀池产生的污泥送入第一污泥池，第一污泥池处理后通过 第一压滤机将污泥制成泥饼打包外运，而第一压滤机产生的滤液送入第一集 水池中;第二沉淀池和第三沉淀池产生的污泥送入第二污泥池，第二污泥池 处理后通过第二压滤机将污泥制成泥饼打包外运，而第二压滤机产生的滤液 送入第二集水池中。
为了实现上述目的，本发明还提供一种混合电镀废水处理工艺方法，包 括依次进行的综合废水收集池、综合废水调节池、破铬池处理、第一中和反 应池处理、第一混凝池处理、第一絮凝池处理、第一沉淀池处理、第一集水 池处理、一级破氰池处理、二级破氰池处理、第二中和反应池处理、第二混 凝池处理、第二絮凝池处理、第二沉淀池处理、第二集水池处理、PH调整池 处理、水解酸化池处理、接触氧化池处理、第三中和反应池处理、第三混凝 池处理、第三絮凝池处理、第三沉淀池处理、第三集水池处理、排放池处理 处理，经过排放池处理过的废水经计量槽计量检测后达标排放。
其中，所述废水处理工艺还包括将综合废水收集池、综合废水调节池、 破铬池处理、第一中和反应池处理、第一混凝池处理、一级破氰池处理、二 级破氰池处理、第二中和反应池处理和第二混凝池处理产生的废气送入到废 气收集装置中，废气收集装置中的废气经过废气洗涤装置的处理后达标排放， 而废气洗涤装置产生的洗涤水送入到第一集水池中做循环处理的工艺。
为了实现上述目的，本发明还提供一种混合电镀废水处理工艺方法，包 括依次进行的综合废水收集池、综合废水调节池、破铬池处理、第一中和反 应池处理、第一混凝池处理、第一絮凝池处理、第一沉淀池处理、第一集水 池处理、臭氧氧化池/罐处理、第二中和反应池处理、第二混凝池处理、第 二絮凝池处理、第二沉淀池处理、第二集水池处理、PH调整池处理、水解酸 化池处理、接触氧化池处理、第三中和反应池处理、第三混凝池处理、第三 絮凝池处理、第三沉淀池处理、第三集水池处理、排放池处理处理，经过排 放池处理过的废水经计量槽计量检测后达标排放。
其中，所述废水处理工艺还包括将综合废水收集池、综合废水调节池、 破铬池处理、第一中和反应池处理、第一混凝池处理、第二中和反应池处理 和第二混凝池处理产生的废气送入到废气收集装置中，废气收集装置中的废 气经过废气洗涤装置的处理后达标排放，而废气洗涤装置产生的洗涤水送入 到第一集水池中做循环处理的工艺。
本发明的有益效果是：区别于现有技术的情况，本发明的电镀废水处理 系统及工艺方法，能够处理混合电镀废水，无需将废水分类处理，处理工艺 简单，节省成本，适用范围广。
