申请日2011.10.31
公开(公告)日2012.07.11
IPC分类号C02F3/30
摘要
本实用新型涉及一种机械缠绕玻璃钢污水处理装置，属建筑用排水设备领域，包括设置有进水管和出水口的壳体及壳体内相互连接的调节池和生化池，其中，所述壳体为玻璃钢壳体，所述调节池与进水管相连接，所述生化池包括相互连接的厌氧生化池和好氧生化池。与现有技术相比，本实用新型结构新颖，设计合理，能够方便快捷地使污水达标排放且处理效果显著;创新的玻璃钢构造，经济成本低且利于根据用户现场实际情况进行安装，施工便捷，结构稳定，使用寿命长，易于维修维护;同时，地埋式安装，主要占据地下小部分空间，对地上无任何影响;便于搬迁，能够重复使用，避免资源浪费，适于在进行少量污水排放的小规模单位、集体中推广应用。
权利要求书
1.一种机械缠绕玻璃钢污水处理装置，包括设置有进水管和出水口的壳体及壳体内相互连接的调节池和生化池，其特征在于：所述壳体为玻璃钢壳体，所述调节池与进水管相连接，所述生化池包括相互连接的厌氧生化池和好氧生化池。
2.如权利要求1所述的机械缠绕玻璃钢污水处理装置，其特征在于：所述进水管的外端口位于所述调节池的上端，所述进水管的内端口位于所述调节池内的底部。
3.如权利要求1所述的机械缠绕玻璃钢污水处理装置，其特征在于：所述调节池与所述厌氧生化池相连接，所述调节池与所述厌氧生化池之间设置有隔板，所述隔板的上端设置有使所述调节池与所述厌氧生化池相通的布水口。
4.如权利要求3所述的机械缠绕玻璃钢污水处理装置，其特征在于：所述相互连接的厌氧生化池与好氧生化池之间设置有隔板，所述隔板的底端设置有使所述厌氧生化池与好氧生化池相通的布水口。
5.如权利要求3或4所述的机械缠绕玻璃钢污水处理装置，其特征在于：所述出水口设置在所述好氧生化池上与所述隔板相对的一侧的壳体上，所述出水口与所述进水管的外端口的高度相同。
6.如权利要求4所述的机械缠绕玻璃钢污水处理装置，其特征在于：
所述进水管的内端口与使所述调节池与厌氧生化池相通的布水口呈对角线位置关系;
使所述调节池与厌氧生化池相通的布水口与使所述厌氧生化池与好氧生化池相通的布水口呈对角线位置关系;
使所述厌氧生化池与好氧生化池相通的布水口与所述出水口呈对角线位置关系。
7.如权利要求4所述的机械缠绕玻璃钢污水处理装置，其特征在于：
所述好氧生化池内与所述隔板相对的一侧设置有进气管;
所述进气管的上端位于所述好氧生化池的顶部壳体的外面并与外界相通;
所述进气管的下端位于所述好氧生化池的底部。
8.如权利要求7所述的机械缠绕玻璃钢污水处理装置，其特征在于：所述进气管的上端与气泵相连接，所述进气管的下端设置有两个以上的曝气头。
9.如权利要求7所述的机械缠绕玻璃钢污水处理装置，其特征在于：所述进气管的上端与外界空气相通，所述进气管的下端设置有曝气机。
10.如权利要求3或4所述的机械缠绕玻璃钢污水处理装置，其特征在于：所述隔板的顶端所对应的壳体处均设置有维修口。
说明书
机械缠绕玻璃钢污水处理装置
技术领域
本实用新型涉及一种机械缠绕玻璃钢污水处理装置，属建筑用污水处理设备领域。
背景技术
随着人们对环保的重视，对污水也基本都是经过处理后再进行排放，但是，目前，主要 是通过污水处理厂进行污水处理，而这些污水处理厂则主要是针对一些大型企事业单位的大 量污水处理进行建立，由于占地、工程量以及经济成本等因素影响，相对日常进行少量污水 排放的单位、集体则缺少相应的污水处理设施，而这些单位、集体分散存在且范围广、数量 多，其所排放的粪池生化后污水、洗菜、洗衣、洗浴、食堂等污水不经处理即行排放，对环 境同样造成严重影响。
实用新型内容
本实用新型的目的是针对上述问题，提供一种机械缠绕玻璃钢污水处理装置，占地面积 小，施工简单、经济成本低，使小规模单位、集体的少量污水经处理达标排放，进而有效保 护环境。
本发明解决问题的技术方案是：提供一种机械缠绕玻璃钢污水处理装置，包括设置有进 水管和出水口的壳体及壳体内相互连接的调节池和生化池，其中，所述壳体为玻璃钢壳体， 所述调节池与进水管相连接，所述生化池包括相互连接的厌氧生化池和好氧生化池。
进一步地，所述机械缠绕玻璃钢污水处理装置为地埋式污水处理装置。
进一步地，所述进水管的外端口位于所述调节池的上端，所述进水管的内端口位于所述 调节池内的底部。
进一步地，所述调节池与所述厌氧生化池相连接，所述调节池与所述厌氧生化池之间设 置有隔板，所述隔板的上端设置有使所述调节池与所述厌氧生化池相通的布水口。
进一步地，所述相互连接的厌氧生化池与好氧生化池之间设置有隔板，所述隔板的底端 设置有使所述厌氧生化池与好氧生化池相通的布水口。
进一步地，所述出水口设置在所述好氧生化池上与所述隔板相对的一侧的壳体上，所述 出水口与所述进水管的外端口的高度相同。
进一步地，所述进水管的内端口与使所述调节池与厌氧生化池相通的布水口呈对角线位 置关系;使所述调节池与厌氧生化池相通的布水口与使所述厌氧生化池与好氧生化池相通的 布水口呈对角线位置关系;使所述厌氧生化池与好氧生化池相通的布水口与所述出水口呈对 角线位置关系。
进一步地，所述好氧生化池内与所述隔板相对的一侧设置有进气管;所述进气管的上端 位于所述好氧生化池的顶部壳体的外面并与外界相通;所述进气管的下端位于所述好氧生化 池的底部。
进一步地，所述进气管的上端与气泵相连接，所述进气管的下端设置有两个以上的曝气 头。
进一步地，所述进气管的上端与外界空气相通，所述进气管的下端设置有曝气机。
进一步地，所述曝气机和气泵均根据进水的时间特点进行开关设置。
进一步地，所述隔板的顶端所对应的壳体处均设置有维修口。所述生化池内设有生化菌 及填料，所述填料作为利于生化菌生长的基床。

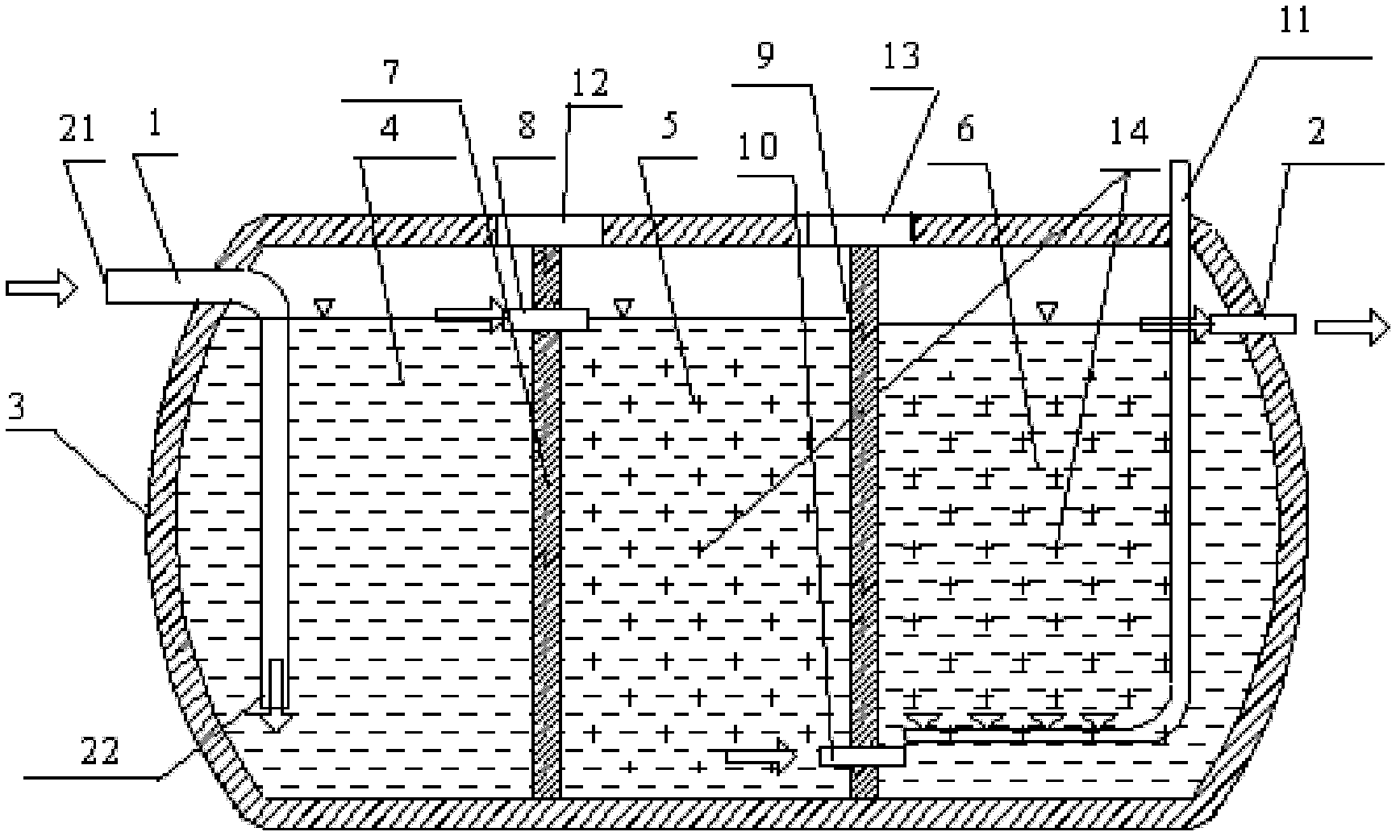

应用本实用新型机械缠绕玻璃钢污水处理装置时，在进水管的外端口前设置清淘杂物及 沉淀物的格栅井，将出水口与排水沟连接，处理污水时，各种经栅格井过滤的污水自进水管 利用位差自流进入调节池底部，在调节池中进行混合均匀，当污水达到一定水位高度时，自 所述调节池与厌氧生化池之间的布水口进入厌氧生化池，混合后的污水自上而下流经厌氧生 化池中的生化菌并被处理，经处理后到达厌氧生化池底部的污水通过厌氧生化池与好氧生化 池之间的布水口进入好氧生化池，好氧生化池中的生化菌在由进气管进入的氧气的作用下对 污水进行处理，处理过的污水达到一定水位高度时从出水口流出进入排水沟。本实用新型中， 所述曝气头、曝气机的设置使外界的氧气充分进入好氧生化池中，使好氧生化池中生化菌对 污水进行充分处理得到保障;所述玻璃钢壳体的设置，利于施工人员能够根据现场实际情况 进行开槽、安装;进出口的位差及对角线分布设计使得污水处理效果显著;本实用新型为地 埋式，主要占据地下小部分空间，对地上的种植及设施建设无任何影响。
与现有技术相比，本实用新型的有益效果是：
1、本实用新型结构新颖，设计合理，能够方便快捷地使污水达到标准排放水质且处理效果显 著，进而充分避免污染，有效保护人们生活的清洁环境;
2、本实用新型创新的玻璃钢构造，利于整体运输，经济成本低;且利于根据用户现场实际情 况进行安装，施工便捷，结构稳定，使用寿命长，易于维修维护;同时，因本实用新型为地 埋式应用，主要占据地下小部分空间，对地上的种植及设施建设无任何影响;
3、本实用新型的创新结构，便于搬迁，能够重复使用，如遇改扩建，可以整体搬运重新安装 使用，利于节约成本，避免资源浪费，适于大规模工业化生产并在进行少量污水排放的小规 模单位、集体中推广应用。
