申请日2011.10.31
公开(公告)日2012.08.01
IPC分类号C02F1/58; B01D50/00
摘要
本实用新型提供的铅酸蓄电池的烟尘及废水的三级一体化的处理设备，包括除尘设备、铅烟净化设备、含铅废水处理设备，所述除尘设备、铅烟净化设备、含铅废水处理设备通过管道连接成一体，该处理设备可对铅酸蓄电池的铅烟铅尘同时进行处理，并能进一步处理其产生的二次污染物(含铅废水)，做到污染物的零排放，使用方便、环保，且可节能降耗。
权利要求书
1.铅酸蓄电池的烟尘及废水的三级一体化的处理设备，其特征在于，包括除尘设备、铅烟净化设备、含铅废水处理设备，所述除尘设备、铅烟净化设备、含铅废水处理设备通过管道连接成一体。
2.如权利要求1所述的铅酸蓄电池的烟尘及废水的三级一体化的处理设备，其特征在于，所述除尘设备为脉冲袋式除尘器。
3.如权利要求1或2所述的铅酸蓄电池的烟尘及废水的三级一体化的处理设备，其特征在于，铅烟净化设备为铅烟净化喷淋塔、铅烟净化旋流塔，所述铅烟净化喷淋塔、铅烟净化旋流塔通过管道相连通。
4.如权利要求3所述的铅酸蓄电池的烟尘及废水的三级一体化的处理设备，其特征在于，所述的含铅废水处理设备为铅酸废水净化塔。
说明书
铅酸蓄电池的烟尘及废水的三级一体化的处理设备
技术领域
本发明涉及一种净化设备，特别涉及一种铅酸蓄电池的烟尘及废水的三级一体化的处理设备。
背景技术
在铅酸蓄电池生产过程中，铅粉制造、板栅铸造、合金铅配制、铅零件制造、电池组装等工序均会产生不同程度的铅尘或铅烟等污染物。
由于工作环境的原因，在蓄电池生产过程中，铅烟、铅尘往往是混合在一起，在产生粉尘的同时也会同时夹杂着烟气，如果采用单套处理设备对铅尘或铅烟进行处理，很难将其中不同粒径的颗粒去除，现有技术中，通过采用分项处理的方式，对其进行处理;因此，不仅分项处理造成设备数量多，占地面积大，污染物排放分散，且处理时所用的能耗高。
实用新型内容
本实用新型所要解决的技术问题是提供一种铅酸蓄电池的烟尘及废水的三级一体化的处理设备，该处理设备可对铅酸蓄电池的铅烟铅尘同时进行处理，并能进一步处理其产生的二次污染物(含铅废水)，做到污染物的零排放，使用方便、环保，且可节能降耗。

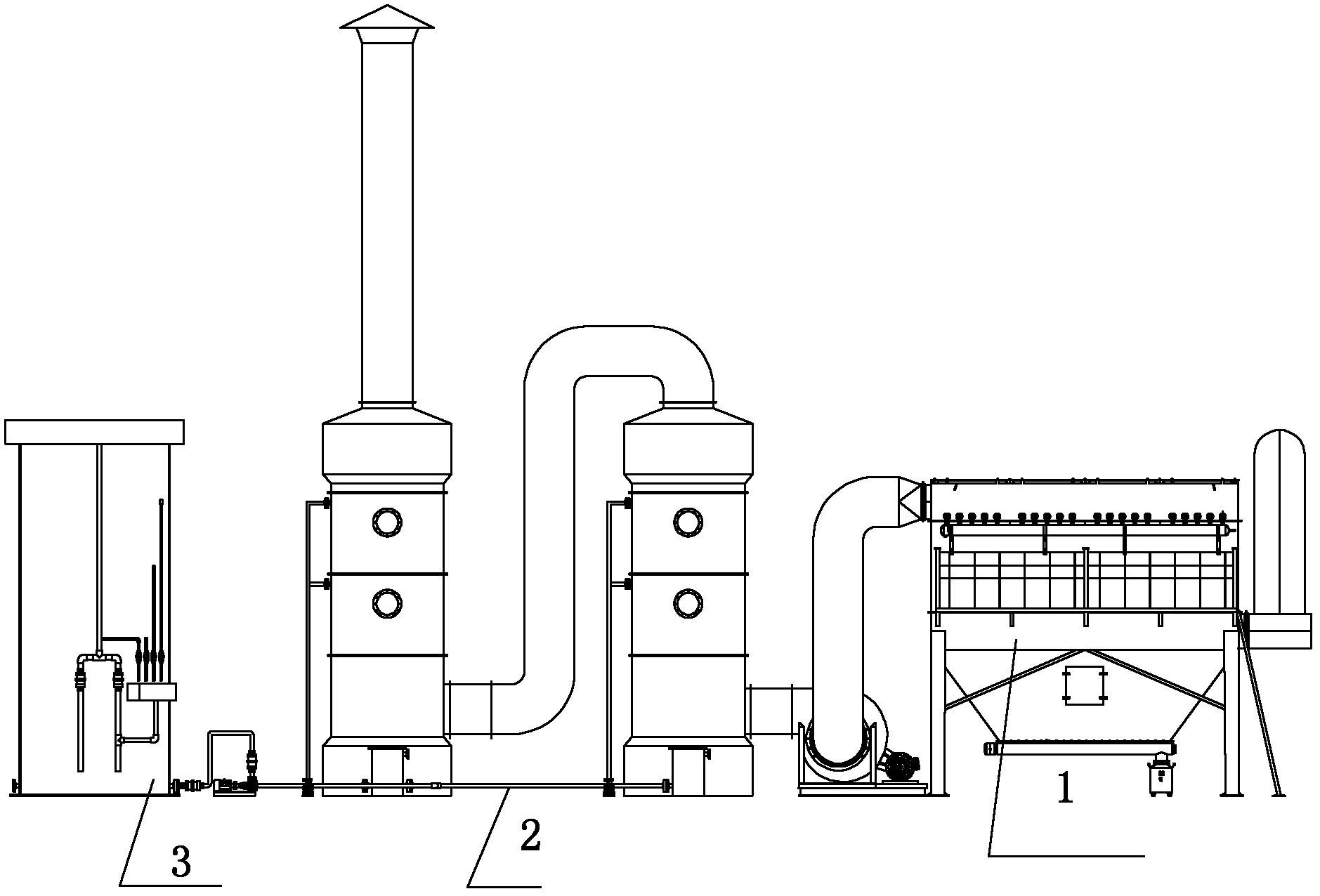

为了解决上述技术问题，本实用新型铅酸蓄电池的烟尘及废水的三级一体化的处理设备，包括除尘设备、铅烟净化设备、含铅废水处理设备，所述除尘设备、铅烟净化设备、含铅废水处理设备通过管道连接成一体。
上述的铅酸蓄电池的烟尘及废水的三级一体化的处理设备，其中，所述除尘设备为脉冲袋式除尘器。
上述的铅酸蓄电池的烟尘及废水的三级一体化的处理设备，其中，铅烟净化设备为铅烟净化喷淋塔、铅烟净化旋流塔，所述铅烟净化喷淋塔、铅烟净化旋流塔通过管道相连通。
上述的铅酸蓄电池的烟尘及废水的三级一体化的处理设备，其中，所述的含铅废水处理设备为铅酸废水净化塔。
本实用新型的有益效果：
1、处理效果优于单级处理;
2、三级处理配套使用，一级处理降低了二级处理污染物负荷，二级处理补充了一级净化的不足，提高了净化效果，三级处理消除了铅烟净化造成的二次污染。
3、整套设备共用一台风机，较单级处理降低了能耗，有效节省了设备占地面积，可共用一套控制系统，操作简单。
