申请日2011.10.28
公开(公告)日2012.03.28
IPC分类号C02F9/02
摘要
一种事故污水处理收集系统，属于污水处理装置技术领域。它包括雨水管网及与其通过管道连接的市政雨水管网，雨水管网与市政雨水管网之间配合设置第一控制阀机构，雨水管网还依次与事故应急池、污水处理站和净水收集池连接，雨水管网与事故应急池之间配合设置第二控制阀机构，事故应急池由集水井、隔油及沉淀池和事故收集池构成。本发明通过采用上述技术，在污水进入污水处理站前先进行应急处理，将易爆炸液体给分离出来，防止发生爆炸等危险，具有事故污水收集交全，事故污水经初步处理后将大部分的不溶水的危险化学品进行了分离，整个收集处理系统均可以实现连锁控制，安全性能高，而且不用将事故应急池埋地太深，节约了建设投资。
权利要求书

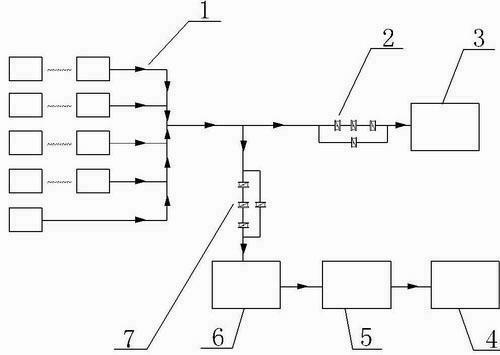

1.一种事故污水处理收集系统，所述的处理收集系统包括雨水管网(1)及与其通过管道连接的市政雨水管网(3)，所述的雨水管网(1)与市政雨水管网(3)之间配合设置第一控制阀机构(2)，其特征在于所述的雨水管网(1)还通过管道依次与事故应急池(6)、污水处理站(5)和净水收集池(4)连接，所述的雨水管网(1)与事故应急池(6)之间配合设置第二控制阀机构(7)。
2.根据权利要求1所述的一种事故污水处理收集系统，其特征在于所述的事故应急池(6)包括与雨水管网连接的集水井(601)，集水井(601)依次连接隔油及沉淀池(604)和事故收集池(606)，所述的集水井(601)内配合设置将水送入隔油及沉淀池(604)的防爆潜水泵(602)，隔油及沉淀池(604)和事故收集池(606)底部配合设置用于控制水流的闸阀(605)，所述的事故收集池(606)上设置将污水送至污水处理站(5)的污水泵(607)。
3.根据权利要求1所述的一种事故污水处理收集系统，其特征在于所述的第一控制阀机构(2)包括依次串联的手动阀Ⅰ(201)、第一电动阀(204)和手动阀Ⅱ(202)，所述的手动阀Ⅰ(201)左端与手动阀Ⅱ(202)右端并联连接手动阀Ⅲ(203)。
4.根据权利要求1所述的一种事故污水处理收集系统，其特征在于所述的第二控制阀机构(7)包括依次串联的手动阀Ⅳ(701)、第二电动阀(704)和手动阀Ⅵ(703)，所述的手动阀Ⅵ(703)上端与手动阀Ⅳ(701)下端并联连接手动阀Ⅴ(702)。
5.根据权利要求2所述的一种事故污水处理收集系统，其特征在于所述的隔油及沉淀池(604)中部配合设置起缓冲作用的隔板(603)。
6.根据权利要求2所述的一种事故污水处理收集系统，其特征在于所述的防爆潜水泵(602)与集水井(601)内的液位连锁。
7.根据权利要求2所述的一种事故污水处理收集系统，其特征在于所述的闸阀(605)与隔油及沉淀池(604)液位连锁。
说明书
一种事故污水处理收集系统
技术领域
本发明属于污水处理装置技术领域，具体涉及一种特别是在危险化学品发生火灾、爆炸等事故后，消防灭火产生的事故污水的收集处理的事故污水处理收集系统。
背景技术
危险化学品在生产、使用、储存过程极易发生火灾、爆炸等事故，在事故处置中需用大量的消防水及泡沫，而这些消防水及泡沫夹杂着危险化学品物质，短时间内产生大量的事故污水，引起环境的次生污染。
目前在危险化学品生产、使用、储存企业虽然建有事故应急池，但由于没有一套完整有效的处理方法，因此事故应急池的功能仅限于收集，不存在应急处理的功能，这样使得事故应急池存在容量需要很大，且占地面积及投资也需要很大的缺点。
发明内容
针对现有技术中存在的上述问题，本发明的目的在于一种特别是在危险化学品发生火灾、爆炸等事故后，消防灭火产生的事故污水的收集处理的事故污水处理收集系统。
所述的一种事故污水处理收集系统，所述的处理收集系统包括雨水管网及与其通过管道连接的市政雨水管网，所述的雨水管网与市政雨水管网之间配合设置第一控制阀机构，其特征在于所述的雨水管网还通过管道依次与事故应急池、污水处理站和净水收集池连接，所述的雨水管网与事故应急池之间配合设置第二控制阀机构。
所述的一种事故污水处理收集系统，其特征在于所述的事故应急池包括与雨水管网连接的集水井，集水井依次连接隔油及沉淀池和事故收集池，所述的集水井内配合设置将水送入隔油及沉淀池的防爆潜水泵，隔油及沉淀池和事故收集池底部配合设置用于控制水流的闸阀，所述的事故收集池上设置将污水送至污水处理站的污水泵。
所述的一种事故污水处理收集系统，其特征在于所述的第一控制阀机构包括依次串联的手动阀Ⅰ、第一电动阀和手动阀Ⅱ，所述的手动阀Ⅰ左端与手动阀Ⅱ右端并联连接手动阀Ⅲ。
所述的一种事故污水处理收集系统，其特征在于所述的第二控制阀机构包括依次串联的手动阀Ⅳ、第二电动阀和手动阀Ⅵ，所述的手动阀Ⅵ上端与手动阀Ⅳ下端并联连接手动阀Ⅴ。
所述的一种事故污水处理收集系统，其特征在于所述的隔油及沉淀池中部配合设置起缓冲作用的隔板。
所述的一种事故污水处理收集系统，其特征在于所述的防爆潜水泵与集水井内的液位连锁。
所述的一种事故污水处理收集系统，其特征在于所述的闸阀与隔油及沉淀池液位连锁。
本发明的事故污水处理收集系统，包括雨水管网及与其通过管道连接的市政雨水管网，所述的雨水管网与市政雨水管网之间配合设置第一控制阀机构，其特征在于所述的雨水管网还通过管道依次与事故应急池、污水处理站和净水收集池连接，所述的雨水管网与事故应急池之间配合设置第二控制阀机构。所述的事故应急池设置一个集水井，集水井底部用防爆污泥泵清掏，设置尘泥坑，采用防爆潜水泵将事故污水打入隔油及沉淀池，在沉淀池底设置防爆耐腐蚀潜水泵，抽送含比水重的化工溶剂及污染杂质，在隔油池顶部设置防爆耐腐蚀潜水泵，抽送含比水轻的化工溶剂及污染杂质，隔油及沉淀池将不溶于水的危险化学品初步简单的分离后，进入事故收集池收集，隔油及沉淀池与事故收集池之间的底部用DN100的管道连接，用闸阀控制，闸阀与隔油及沉淀池液位连锁，事故收集池设置泵与污水处理池连通。本发明通过采用上述技术，特别对于危险化学品发生火灾、爆炸等事故后的污水，在污水进入污水处理站前先进行应急处理，将易爆炸液体给分离出来，防止发生爆炸等危险，具有事故污水收集交全，事故污水经初步处理后将大部分的不溶水的危险化学品进行了分离，通过集水井的设置减少了整个事故应急池的工程建设投资，整个收集处理系统均可以实现连锁控制，安全性能高，而且不用将事故应急池埋地太深，节约了建设投资。
