申请日2011.11.14
公开(公告)日2012.07.11
IPC分类号C02F11/12
摘要
本实用新型公开了一种污泥快速脱水系统中污泥和促进剂进行混合后在压滤机输送带上进行摊铺的污泥摊铺装置，包括箱体和一对旋转方向相反的摊铺轴，在每根摊铺轴左右各安装有旋转方向相反的螺带。采用一对反向运动的螺带将污泥均匀摊铺在输送带上，同时在工作过程中不会出现挤压现象，使污泥形成松散颗粒状不会变形，摊铺效果好。在箱体两侧设置有长腰型连接孔，可以根据所要脱水的污泥性能来随时调节污泥摊铺装置与压滤机输送带之间的空隙高度。该污泥摊铺装置广泛应用在污泥脱水和污泥干化系统中。
权利要求书

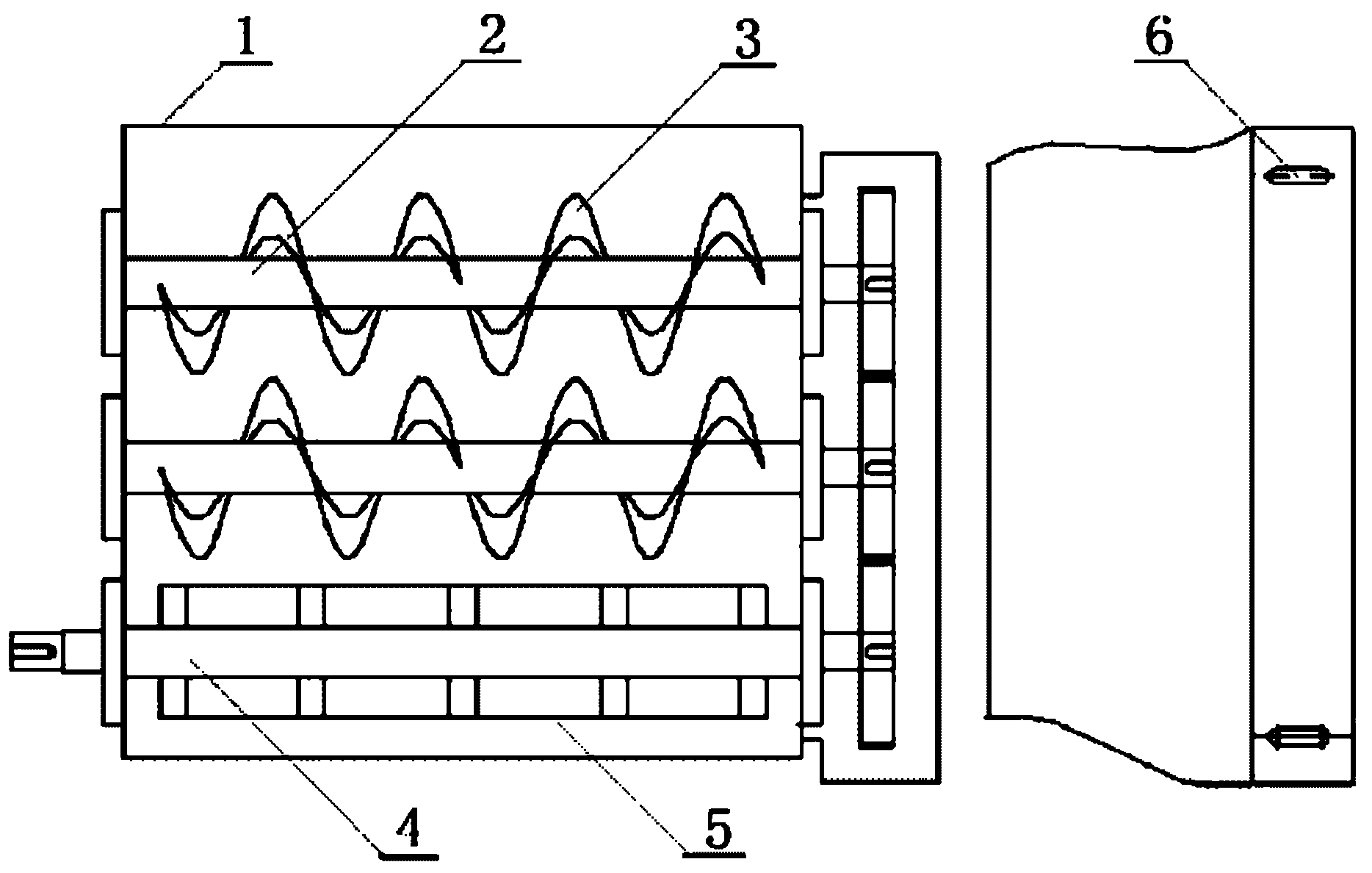

1.一种污泥摊铺装置，包括箱体(1)和一对摊铺轴(2)，所述的一对摊铺轴(2)固定在所述的箱体(1)上，其特征在于：所述的一对摊铺轴(2)旋转方向相反，在所述的每根摊铺轴(2)左右各安装有旋转方向相反的螺带(3)。
2.根据权利要求1所述的一种污泥摊铺装置，其特征在于：在所述的箱体(1)上设置有刮料轴(4)，所述刮料轴(4)上设置有均匀分布的若干块刮板(5)，所述的刮料轴(4)与摊铺轴(2)的轴线在同一平面上。
3.根据权利要求1所述的一种污泥摊铺装置，其特征在于：在所述箱体(1)两侧设置有长腰型连接孔(6)。
说明书
污泥摊铺装置
技术领域
本实用新型涉及环保设备，尤其是涉及一种污泥脱水系统中的污泥摊铺装置。
背景技术
全国污水处理厂每年排放湿污泥500万吨以上。大量未经稳定化、无害化处理的污泥已 成为污水处理厂的沉重负担，同时又对环境产生了二次污染。为了方便污泥的运输、存放及 加工利用，必须对初步脱水后的污泥进行进一步的干燥，以减少污泥容积和运输管理费用， 并为下一步再利用(如做燃料、建材等)创造条件。因此污泥的脱水处理十分必要。
现有的污泥脱水方法有自然干化、机械脱水和污泥干化等。自然干化场构造简单，占地 面积人，敞开式，不卫生，容易形成二次污染。污泥干化，能耗大，投资高。
目前，国内外广泛采用机械脱水方法，但由于污泥是难脱水的物质，直接进行机械脱水， 脱水困难，为了解决污泥机械脱水难的问题，国内外对于污泥脱水关键技术进行大量的研究， 现在较为先进的污泥脱水系统以污泥改性、机械脱水为一体，它由破碎搅拌系统、输送系统 和带式压滤机组成，该污泥脱水系统在工作过程中，污泥、改性剂和促进剂按一定的比例分 别通过各自的添加装置进入到破碎搅拌系统中，在系统中进行破碎混合，然后通过输送系统 输送到带式压滤机上进行压榨，使污泥的含水量在50%以下。
为了使带式压滤机在压榨过程中脱水效果好及延长输送带的使用寿命，就必须将输送带 上的污泥摊铺均匀，同时由于污泥、改性剂和促进剂按一定的比例混合有一定的粘性，在摊 铺过程中不能受到挤压。现有技术中所采用的摊铺技术均采用机械刮板来回运动，采用该技 术虽然能将污泥由中心向两边摊铺，但是摊铺效果不太理想，由于摊铺不均匀，严重影响了 压滤机的脱水效果，再者由于输送带的受力不均匀，导致其局部变形，其使用寿命大幅度下 降，长时间使用后就必须更换，使污泥脱水的成本上升。
实用新型内容
本实用新型的目的在于提供一种新型结构的污泥摊铺装置，采用一对反向运动的螺带将 污泥均匀摊铺在输送带上，同时在工作过程中不会出现挤压现象，使污泥形成松散颗粒状不 会变形。
本实用新型是这样实现的：一种污泥摊铺装置，包括箱体和一对摊铺轴，所述的一对摊 铺轴固定在所述的箱体上，其特征在于：所述的一对摊铺轴旋转方向相反，在所述的每根摊 铺轴左右各安装有旋转方向相反的螺带。
在所述的箱体上设置有刮料轴，所述刮料轴上设置有均匀分布的若干块刮板，所述的刮 料轴与摊铺轴的轴线在同一平面上。
在所述箱体两侧设置有长腰型连接孔。
本实用新型与现有技术相比具有如下优点：
1.采用一对反向运动的螺带将污泥均匀摊铺在输送带上，同时在工作过程中不会出现挤 压现象，使污泥形成松散颗粒状不会变形，摊铺效果好。
2.在箱体上设置有刮料轴，在刮料轴上设置有刮板，可以将污泥更好的摊铺均匀，提高 压滤机的脱水效果，延长输送带的使用寿命。
3.在箱体两侧设置有长腰型连接孔，可以根据所要脱水的污泥性能来随时调节污泥摊铺 装置与压滤机输送带之间的空隙高度。
