申请日2011.11.14
公开(公告)日2012.08.22
IPC分类号C02F11/12
摘要
本实用新型公开了一种可以在较短时间内将污泥含水率降至符合要求的机械式污泥快速脱水系统，它由破碎搅拌系统、输送系统和带式压滤机组成，所述输送系统的一端固定在所述破碎搅拌系统出料口的下方，其另一端固定在所述带式压滤机的机架上，其特征在于：所述的破碎搅拌系统包括搅拌装置和进料破碎混合装置，在所述进料破碎混合装置上方固定有改性剂添加装置和污泥添加装置，其下方固定有所述的搅拌装置，在所述的搅拌装置上设置有促进剂添加装置。该系统将含水80%以上的污泥经过改性后在带式压滤机上进行快速连续的压榨脱水，显著降低污泥含水率，使脱水后的污泥含水量在50%以下，解决污泥脱水、运输与储存的难题，降低污泥处理费用。
权利要求书

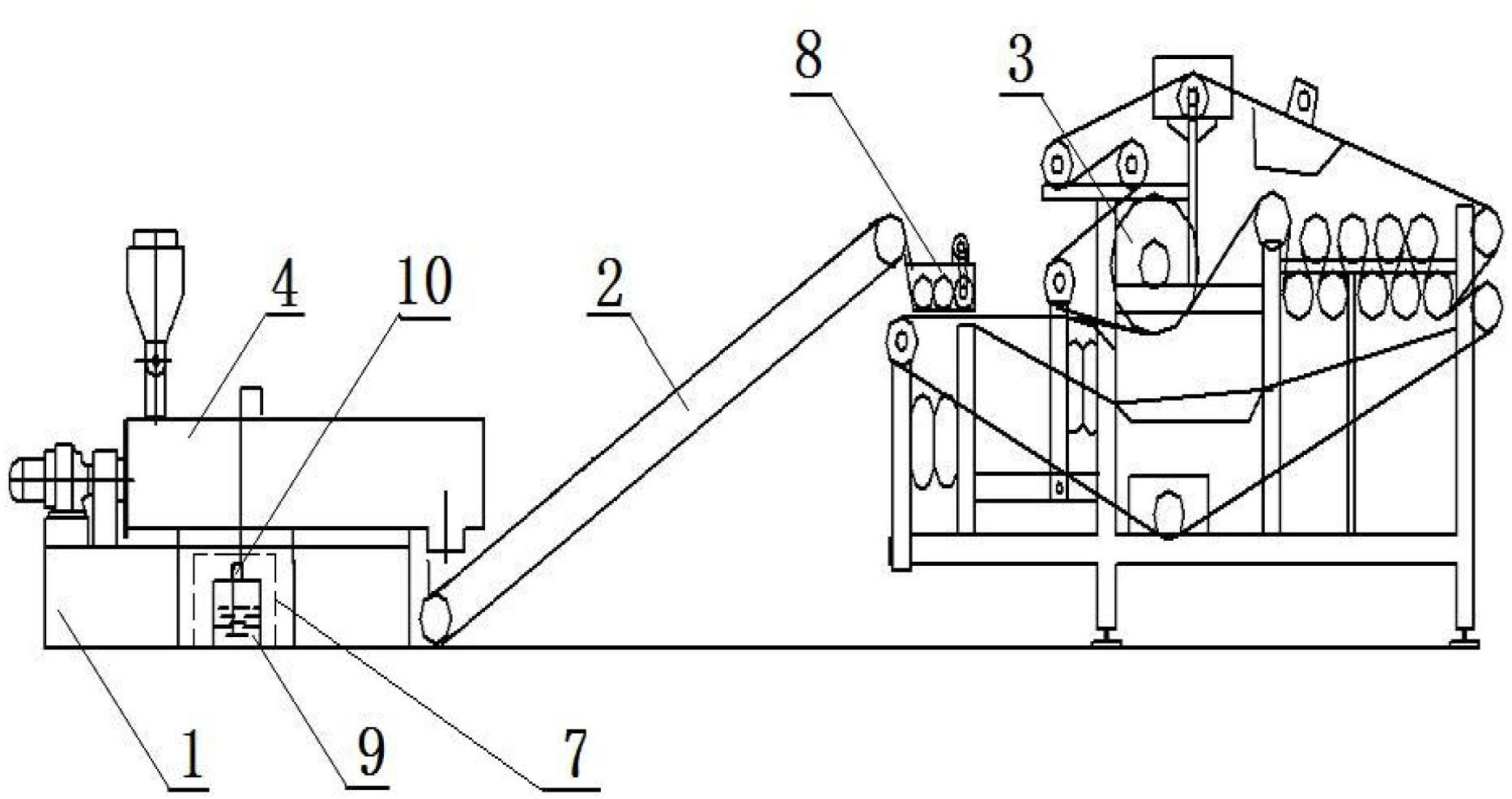

1.一种机械式污泥快速脱水系统，它由破碎搅拌系统(1)、输送系统(2)和带式压滤机(3)组成，所述输送系统(2)的一端固定在所述破碎搅拌系统(1)出料口的下方，其另一端固定在所述带式压滤机(3)的机架上，其特征在于：所述的破碎搅拌系统(1)包括搅拌装置(4)和破碎混合装置(11)，在所述破碎混合装置(11)上方固定有改性剂添加装置(5)和污泥添加装置(6)，其下方固定有所述的搅拌装置(4)，在所述的搅拌装置(4)上设置有促进剂添加装置(7)。
2.根据权利要求1所述的一种机械式污泥快速脱水系统，其特征在于：在所述带式压滤机(3)的机架上、输送系统(2)的下方固定有摊铺装置(8)。
3.根据权利要求1所述的一种机械式污泥快速脱水系统，其特征在于：所述的促进剂添加装置(7)包括储罐(9)和计量泵(10)。
说明书
机械式污泥快速脱水系统
技术领域
本实用新型涉及环保设备，尤其是涉及一种可以在较短时间内，将脱水后的污泥含水率 降至到符合要求的污泥脱水系统。
背景技术
全国污水处理厂每年排放湿污泥500万吨以上。大量未经稳定化、无害化处理的污泥已 成为污水处理厂的沉重负担，同时又对环境产生了二次污染。为了方便污泥的运输、存放及 加工利用，必须对初步脱水后的污泥进行进一步的干燥，以减少污泥容积和运输管理费用， 并为下一步再利用(如做燃料、建材等)创造条件。因此污泥的脱水处理十分必要。
国内对于污泥脱水关键技术与研究起步较晚，多数研究成果停留在实验室水平上，与产 业化结合的能力相对欠缺。吕斌等([1]昌斌，王弘宇，杨小俊.污泥脱水性能调理技术研究进 展[J].山西建筑，2009，35(9)：180-182)采用微波技术进行脱水污泥的前处理，明显降低污 泥含水率，但从经济角度上来讲不适合进行产业化推广，缺乏以污泥浓缩、调理、机械脱水 为一体的污泥处理设施与技术及与其衔接的各类形式的污泥资源化利用。徐文义等([2]徐文 义，李星，南军.高分子絮凝剂特性对污泥调理和脱水效果的影响及在线絮凝检测技术应用研 究[J].工业水处理，2009，21(10)：26-29)报道了高分子絮凝剂特性对污泥调理和脱水效果 的影响及在线絮凝检测技术应用研，丽仔光梅等([3]丽仔光梅等.无机调理剂对污泥建材化的 影响研究[J].中国给水排水，2006，22(13)：82-85)报道了无机调理剂对污泥建材化的影响研 究，他们合理应用无机低分子调理剂可以达到污泥处理工艺的要求，可以有效地降低污泥泥 饼的含水率及其比阻，提高污泥的脱水效率，更有利于污泥的后续处理与建材化利用。但只 探讨了调理剂的使用对剩余污泥脱水性能的影响。赵宏等([4]赵宏，张砺彦.厢式板框压滤机 在污泥脱水中的应用[J].中国给水排水，2007，33(7)：96-99)报道了厢式板框压滤机在污 泥脱水中的应用，但只对板框压滤机应用于污泥脱水工程中的设计计算、选型及使用注意事 项进行分析探讨，导致研究缺乏系统性，与实际工业化应用的要求尚有一定距离。
现有的污泥脱水方法有自然干化、机械脱水和污泥干化等。自然干化场构造简单，占地 面积人，敞开式，不卫生，容易形成二次污染。污泥干化，能耗大，投资高。
目前，国内外广泛采用机械脱水方法，由于污泥是难脱水的物质，直接进行机械脱水， 脱水困难，缺乏以污泥改性、机械脱水为一体的污泥处理设施与技术及与其衔接的各类形式 的污泥资源化利用。目前所采用的脱水机械主要是离心机、板框压滤机、带式压滤机和真空 过滤机等。离心脱水机噪音大、能耗高，制造及运行成本都相当高，很不经济。带式压滤机 占地面积大、操作运行环境较差。真空过滤机附属设备多、工序复杂和运行费用高。
实用新型内容
本实用新型的目的在于针对现有采用机械脱水机直接进行污泥脱水存在脱水性能差等问 题，提供一种以污泥改性、机械脱水为一体的污泥快速脱水系统。能显著降低污泥含水率， 减少污泥的体积，解决污泥运输与储存的困难，降低污泥处理费用。
本实用新型是这样实现的：一种机械式污泥快速脱水系统，它由破碎搅拌系统、输送系 统和带式压滤机组成，所述输送系统的一端固定在所述破碎搅拌系统出料口的下方，其另一 端固定在所述带式压滤机的机架上，其特征在于：所述的破碎搅拌系统包括搅拌装置和进料 破碎混合装置，在所述进料破碎混合装置上方固定有改性剂添加装置和污泥添加装置，其下 方固定有所述的搅拌装置，在所述的搅拌装置上设置有促进剂添加装置。
在所述带式压滤机的机架上、输送系统的下方固定有摊铺装置。
所述的促进剂添加装置包括储罐和计量泵。
本实用新型与现有技术相比具有如下优点：
1.该系统将含水80%以上的污泥经过改性后在带式压滤机上进行快速连续的压榨脱水，显 著降低污泥含水率，使脱水后的污泥含水量在50%以下，解决污泥脱水、运输与储存的难题， 降低污泥处理费用。
2.在带式压滤机的机架上设置有摊铺装置，可以使污泥迅速均匀地分布到带式压滤机的 输送带上，提高压滤机的压榨效果，延长压滤机输送带的使用寿命。
3.所述促进剂通过计量泵输送到破碎搅拌装置中，便于促进剂的添加比例的精确， 同时可实现自动化控制。
