申请日2011.11.14
公开(公告)日2012.08.22
IPC分类号C02F9/12; C02F101/30; C02F1/52
摘要
提供一种高浓度难降解工业废水的处理装置，所述装置由提升泵、格栅、磁电催化单元和絮凝沉降单元组成，所述提升泵的出水口接格栅入水口，所述格栅出水口接磁电催化单元入水口，所述磁电催化单元出水口接絮凝沉降单元入水口。本实用新型利用磁电能与催化剂的协同作用降解有机物，具有设备占地面积小，工艺简单，有机物去除率高，处理速度快，无二次污染，处理费用低，适用范围广等优点。
权利要求书

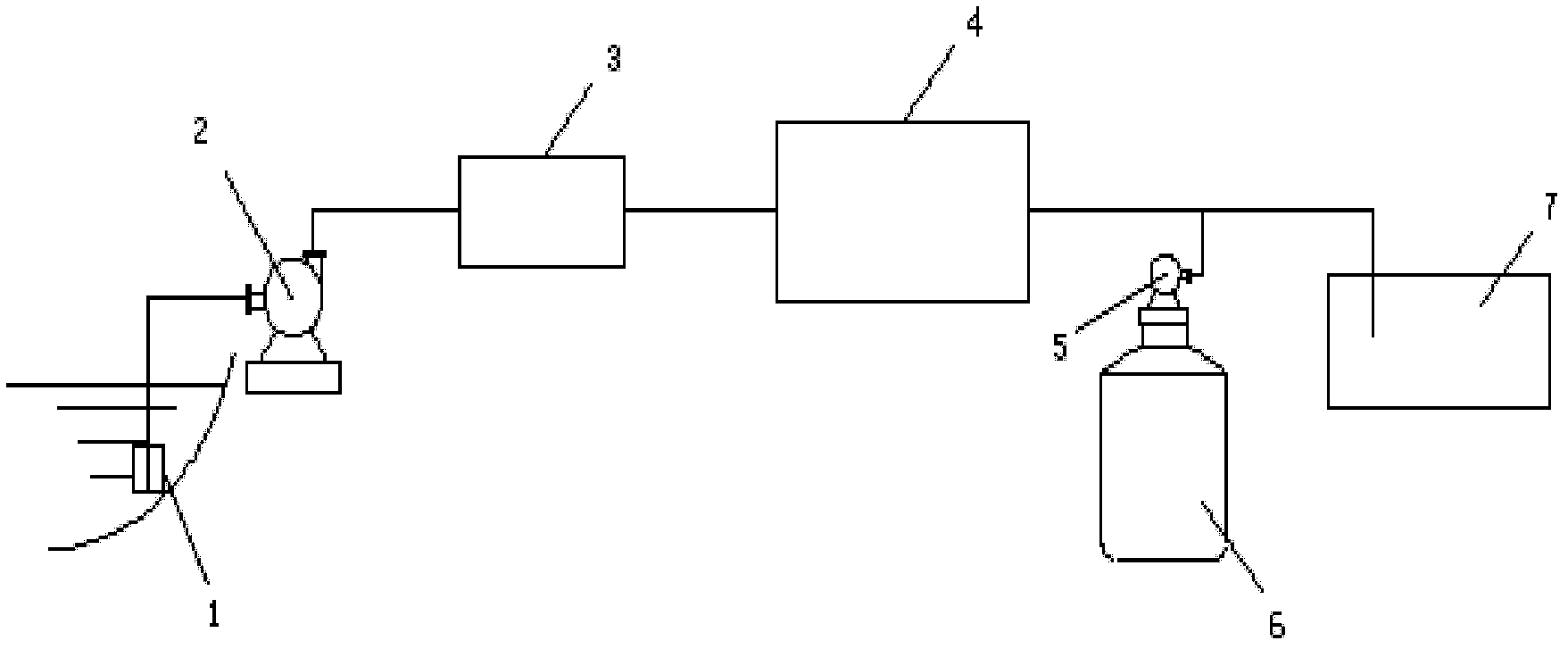

1.高浓度难降解工业废水的处理装置，其特征在于：所述装置由提升泵(2)、格栅(3)、磁电催化单元(4)和絮凝沉降单元组成，所述提升泵(2)的出水口接格栅(3)入水口，所述格栅(3)出水口接磁电催化单元(4)入水口，所述磁电催化单元(4)出水口接絮凝沉降单元入水口。
2.根据权利要求1所述的高浓度难降解工业废水的处理装置，其特征在于：所述磁电催化单元(4)由磁电催化器和催化剂投加回用单元构成，所述磁电催化器由磁电发生腔体(427)、磁控管(426)、流体输送管路(424)和电控装置(423)构成，所述磁控管(426)均匀分布于磁电发生腔体(427)内腔下端，所述流体输送管路(424)置于磁电发生腔体(427)内且位于磁控管(426)上方，所述电控装置(423)与磁控管(426)电连接;所述催化剂投加回用单元包括提升装置和加药漏斗(421)，所述加药漏斗(421)通过管路与流体输送管路(424)进口端连接且置于提升装置一侧，所述提升装置具有内外两个同心环，所述同心环通过轮辐(413)支撑在中心轴(414)上并可绕其旋转，所述中心轴(414)由支架(411)支撑，所述同心环上均布接收箱(412)。
3.根据权利要求2所述的高浓度难降解工业废水的处理装置，其特征在于：所述絮凝沉降单元由加药箱(6)、加药泵(5)和絮凝沉降池(7)构成，所述絮凝沉降池(7)入水口与磁电催化单元(4)出水口连接，所述加药泵(5)设置在加药箱(6)上，且加药泵(5)的进口位于加药箱(6)中，出口与絮凝沉降池(7)入水口连接。
4.根据权利要求3所述的高浓度难降解工业废水的处理装置，其特征在于：所述流体输送管路(424)为螺旋状，其入口端与加药漏斗(421)的出 口端连接，其出口端设有筛网。
5.根据权利要求4所述的高浓度难降解工业废水的处理装置，其特征在于：所述接收箱(412)呈“V”形结构。
说明书
高浓度难降解工业废水的处理装置
技术领域
本实用新型涉及一种高浓度难降解工业废水的处理装置，特别是对高含盐、可生化性差的高浓度难降解有机化工废水处理。
背景技术
目前难降解有机废水的处理方法包括物化处理，如活性炭吸附法、湿式氧化法、溶剂萃取法、蒸馏法、焚烧法等，上述方法运行费用高，投资大，处理效果很不理想，也有采用大倍数加水稀释进行生化处理，则费用更高，难以工程化应用，因此有必要改进。
实用新型内容
本实用新型解决的技术问题：提供一种高浓度难降解工业废水的处理装置，利用磁电能与催化剂的协同作用降解有机物，具有设备占地面积小，工艺简单，有机物去除率高，处理速度快，无二次污染，处理费用低，适用范围广等优点。
本实用新型采用的技术方案：高浓度难降解工业废水的处理装置，所述装置由提升泵、格栅、磁电催化单元和絮凝沉降单元组成，所述提升泵的出水口接格栅入水口，所述格栅出水口接磁电催化单元入水口，所述磁电催化单元出水口接絮凝沉降单元入水口。
其中，所述磁电催化单元由磁电催化器和催化剂投加回用单元构成，所 述磁电催化器由磁电发生腔体、磁控管、流体输送管路和电控装置构成，所述磁控管均匀分布于磁电发生腔体内腔下端，所述流体输送管路置于磁电发生腔体内且位于磁控管上方，所述电控装置与磁控管电连接;所述催化剂投加回用单元包括提升装置和加药漏斗，所述加药漏斗通过管路与流体输送管路进口端连接且置于提升装置一侧，所述提升装置具有内外两个同心环，所述同心环通过轮辐支撑在中心轴上并可绕其旋转，所述中心轴由支架支撑，所述同心环上均布接收箱。
其中，所述絮凝沉降单元由加药箱、加药泵和絮凝沉降池构成，所述絮凝沉降池入水口与磁电催化单元出水口连接，所述加药泵设置在加药箱上，且加药泵的进口位于加药箱中，出口与絮凝沉降池入水口连接。
进一步地，所述流体输送管路为螺旋状，其入口端与加药漏斗的出口端连接，其出口端设有筛网。
进一步地，所述接收箱呈“V”形结构。
本实用新型与现有技术相比的优点：
1、通过磁电能和催化剂的协同作用降解有机物，COD的去除率高，处理速度快，无二次污染;
2、采用催化剂投加回用单元实现剩余催化剂的回收及其向废水中的投加，降低废水处理成本，实现连续操作;
3、磁电催化器的功率可调(5～20kw)，功率随废水COD增大可相应提高;
4、磁电催化器内的流体输送管路设计成螺旋状，一方面延长了废水在磁电催化器内的流动距离，一方面有利于磁电能充分辐射到废水的每个部位，增强处理效果。
