申请日2011.09.30
公开(公告)日2012.03.14
IPC分类号C02F1/32; C02F9/08
摘要
本发明公开了一种市政污水深度处理工艺，将生化池处理后的污水引入无动力旋转过滤器过滤，废渣进入生化系统储泥池，过滤后的水进行紫外线消毒达标后排出。本发明对水力落差要求小，利用水力自由落差驱动过滤器运行，旋转过滤无能耗;采用不锈钢滤布微孔过滤技术，选用不锈钢316L机织布，孔隙均匀，过滤精度高，高效阻截悬浮物;工艺中过滤器旋转自动将污染滤布转至反冲洗区域，反冲洗系统集中水力线性冲洗，反冲洗面积小，所需反冲洗泵动力小，能耗低;整个工艺自动化程度高，操作简单。
权利要求书
1.一种市政污水深度处理工艺，其特征在于：将生化池处理后的污水引入无动力旋转过滤器过滤，废渣进入生化系统储泥池，过滤后的水进行紫外线消毒达标后排出。
2.根据权利要求1所述市政污水深度处理工艺，其特征在于：所述紫外线消毒采用UVC波段紫外光照射流水的方法。
3.根据权利要求1或2所述市政污水深度处理工艺，其特征在于：所述无动力旋转过滤器，包括过滤旋转筒(1)，所述过滤旋转筒(1)端面为环形，该过滤旋转筒(1)端面和外圆周面布置有过滤布，所述过滤旋转筒(1)中心孔内伸入有进水管(2)，整个过滤旋转筒(1)由两组定滑轮(9)支撑，所述过滤旋转筒(1)内径向分布有进水导流板(3)，所述进水导流板(3)与过滤旋转筒(1)的外圆周过滤布及端面过滤布围成过滤槽(4)，所述进水管(2)内的水流入过滤槽进行过滤，同时水的重力推动过滤旋转筒(1)绕圆心滚动。
4.根据权利要求3所述市政污水深度处理工艺，其特征在于：所述进水管(2)进口的端部为圆管，该进水管(2)位于过滤旋转筒(1)内的部分为半圆形，所述进水管(2)伸入过滤旋转筒(1)的伸入端端头封闭，该进水管(2)中心线位于过滤旋转筒(1)中心孔上半部，所述进水管(2)靠过滤旋转筒(1)内边沿，且靠近一侧向下倾斜，所述进水管(2)内的水从该侧流向过滤槽(4);所述进水导流板(3)均匀分布在过滤旋转筒(1)上，所述进水导流板(3)倾斜设置，使得靠近进水管(2)下方的过滤槽(4)开口朝上。
5.根据权利要求3所述市政污水深度处理工艺，其特征在于：所述过滤旋转筒(1)上方设置有反冲系统，该过滤旋转筒(1)中心孔内伸入有排渣管路，所述反冲系统冲洗由外向内冲洗过滤旋转筒(1)，冲洗的污水由排渣管路收集排出。
6.根据权利要求5所述市政污水深度处理工艺，其特征在于：所述反冲系统由反冲洗管(5)和喷嘴(6)组成，该反冲洗管(5)位于过滤旋转筒(1)上方且与过滤旋转筒(1)中心线重合，所述反冲洗管(5)上均匀连接喷嘴(6)。
7.根据权利要求5所述市政污水深度处理工艺，其特征在于：所述排渣管路由出渣管(7)和收渣斗(8)组成，所述收渣斗(8)对应喷嘴(6)设置，所述收渣斗(8)为上大下小的喇叭形，该收渣斗(8)下端连接出渣管(7)。
8.根据权利要求3所述市政污水深度处理工艺，其特征在于：所述过滤旋转筒(1)端面和外圆周面布置有过滤布为不锈钢机织滤布，滤布的孔径为5-200μm。
说明书
市政污水深度处理工艺
技术领域
本发明属于污水处理领域，尤其涉及一种市政污水深度处理的工艺。
背景技术
过滤是利用多孔物质(筛板或滤膜等)阻载大的固体颗粒物质，而使液体和固体颗粒分离的过程，通常应用在污水处理工艺的预处理和深度处理工序，预处理一般采用大孔径的筛网过滤是利用多孔物质(筛板或滤膜等)阻截大的固体颗粒物质，而使液体和固体颗粒分离的过程，通常应用在污水处理工艺的预处理和深度处理工序，预处理一般采用大孔径的筛网、滤网等，如机械格栅、水力筛等，深度处理一般采用V型滤池、D型滤池、纤维滤池。传统的滤池一般都占地面积大，工艺流程复杂，滤料饱和周期短，反冲洗频繁，通常需要配套大功率的反冲洗风机、反冲洗泵，其投资、运行电耗都比较大。
发明内容
为解决以上技术问题，本发明的目的在于提供一种市政污水过滤中无需外在的动力进行过滤的工艺。

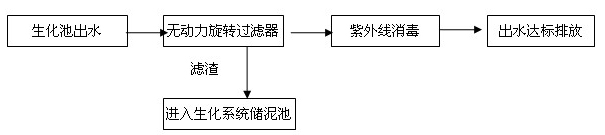

本发明目的是这样实现的：一种市政污水深度处理工艺，其关键在于：将生化池处理后的污水引入无动力旋转过滤器过滤，废渣进入生化系统储泥池，过滤后的水进行紫外线消毒达标后排出。采用无动力旋转过滤器对市政污水二级生化处理工艺的出水进行深度处理，可以有效去除废水中残留的部分小分子颗粒污染物及附着在这些颗粒上的有机污染物，降低生化出水中的SS和COD等污染物指标，以使除大肠杆菌指标外的其它污染物指标达到《城镇污水处理厂污染物控制标准GB18918-2002》一级A标准。紫外线消毒，通过发射出的紫外线可对废水中微生物机体细胞中的DNA(脱氧核糖核酸)或RNA(核糖核酸)的分子结构产生辐射破坏作用，造成生长性细胞死亡和(或)再生性细胞死亡，将水中各种细菌、病毒、寄生虫、水藻以及其他病原体直接杀死，达到杀菌消毒的效果。
上述紫外线消毒采用UVC波段紫外光照射流水的方法。
上述无动力旋转过滤器，包括过滤旋转筒(1)，所述过滤旋转筒(1)端面为环形，该过滤旋转筒(1)端面和外圆周面布置有过滤布，所述过滤旋转筒(1)中心孔内伸入有进水管(2)，整个过滤旋转筒(1)由两组定滑轮(9)支撑，所述过滤旋转筒(1)内径向分布有进水导流板(3)，所述进水导流板(3)与过滤旋转筒(1)的外圆周过滤布及端面过滤布围成过滤槽(4)，所述进水管(2)内的水流入过滤槽进行过滤，同时水的重力推动过滤旋转筒(1)绕圆心滚动。过滤源水由过滤器的进水管进入，通过进水导流槽将水分布到水车导流板上，推动过滤器旋转，通过旋转源水分布到不锈钢滤布罩上，源水中的悬浮固体颗粒被滤布高效阻截，清水通过孔隙自流到过滤器外，达到分离去除的目的。
上述进水管(2)进口的端部为圆管，该进水管(2)位于过滤旋转筒(1)内的部分为半圆形，所述进水管(2)伸入过滤旋转筒(1)的伸入端端头封闭，该进水管(2)中心线位于过滤旋转筒(1)中心孔上半部，所述进水管(2)靠过滤旋转筒(1)内边沿，且靠近一侧向下倾斜，所述进水管(2)内的水从该侧流向过滤槽(4);所述进水导流板(3)均匀分布在过滤旋转筒(1)上，所述进水导流板(3)倾斜设置，使得靠近进水管(2)下方的过滤槽(4)开口朝上。此结构使得水朝向过滤旋转筒(1)内边沿轴向均匀流下，进水通过自流，从进水管进入进水导流槽，将源水引入水车导流板，推动过滤器旋转，同时将源水均布在过滤布罩上，在重力的作用下，液体由内向外渗滤，固体颗粒被截留在过滤器滤布内侧，清水排出过滤旋转筒(1)外。
上述过滤旋转筒(1)上方设置有反冲系统，该过滤旋转筒(1)中心孔内伸入有排渣管路，所述反冲系统冲洗由外向内冲洗过滤旋转筒(1)，冲洗的污水由排渣管路收集排出。上述反冲系统由反冲洗管(5)和喷嘴(6)组成，该反冲洗管(5)位于过滤旋转筒(1)上方且与过滤旋转筒(1)中心线重合，所述反冲洗管(5)上均匀连接喷嘴(6)。保证更加均匀的反冲洗。上述排渣管路由出渣管(7)和收渣斗(8)组成，所述收渣斗(8)对应喷嘴(6)设置，所述收渣斗(8)为上大下小的喇叭形，该收渣斗(8)下端连接出渣管(7)。
反冲系统被截留的固体颗粒不断沉积，随着过滤时间延长，滤布孔径被固体悬浮颗粒堵塞，因旋转过滤器由水力推动旋转，当底部的滤布旋转到顶部时，顶部的反冲洗管喷洗系统工作，将滤出水提升加压通过喷嘴冲洗滤布，冲洗滤渣废水在重力作用下流进收渣斗，通过斗底出渣管排出。
上述过滤旋转筒(1)端面和外圆周面布置有过滤布为不锈钢机织滤布，滤布的孔径为5-200μm。可通过更换不同精度滤布，以得到更高精度的滤出水质量，另外，也可以通过加大过滤器直径和长度来增加处理量。
有益效果：本发明对水力落差要求小，利用水力自由落差驱动过滤器运行，旋转过滤无能耗;采用不锈钢滤布微孔过滤技术，选用不锈钢316L机织布，孔隙均匀，过滤精度高，高效阻截悬浮物;工艺中过滤器旋转自动将污染滤布转至反冲洗区域，反冲洗系统集中水力线性冲洗，反冲洗面积小，所需反冲洗泵动力小，能耗低;整个工艺自动化程度高，操作简单;本组合工艺占地面积小，非常适用于早期建设的城镇污水处理厂提标改造工程(即污水排放标准从一级B标准提升为一级A标准)。
