申请日2011.12.24
公开(公告)日2012.08.29
IPC分类号C02F9/10
摘要
家用三级水处理设备，饮用水过滤器与饮用水电热膜发热总成之间设置有饮用水水箱，饮用水过滤器连接物理水过滤器，饮用水过滤器与物理水过滤器之间设置有进水管，进水管连接所述电热膜加热总成，饮用水水箱连接饮用水电热膜发热总成，控制电路及显示器连接电热膜加热总成和饮用水电热膜发热总成;本实用新型涉及家用水处理综合设备，将自来水首先进行过滤处理，分两级处理，物理过滤和饮用水等级过滤，加热分两种，一种为50摄氏度以内加温，主要用于洗浴等，一种是饮用水加热，温度在95度以上。本产品将家用水分等级处理，三种等级的水分五路供应，即节省、洁净了水源，又方便了生活，主要生活用水，都可以用这一台设备处理。
权利要求书

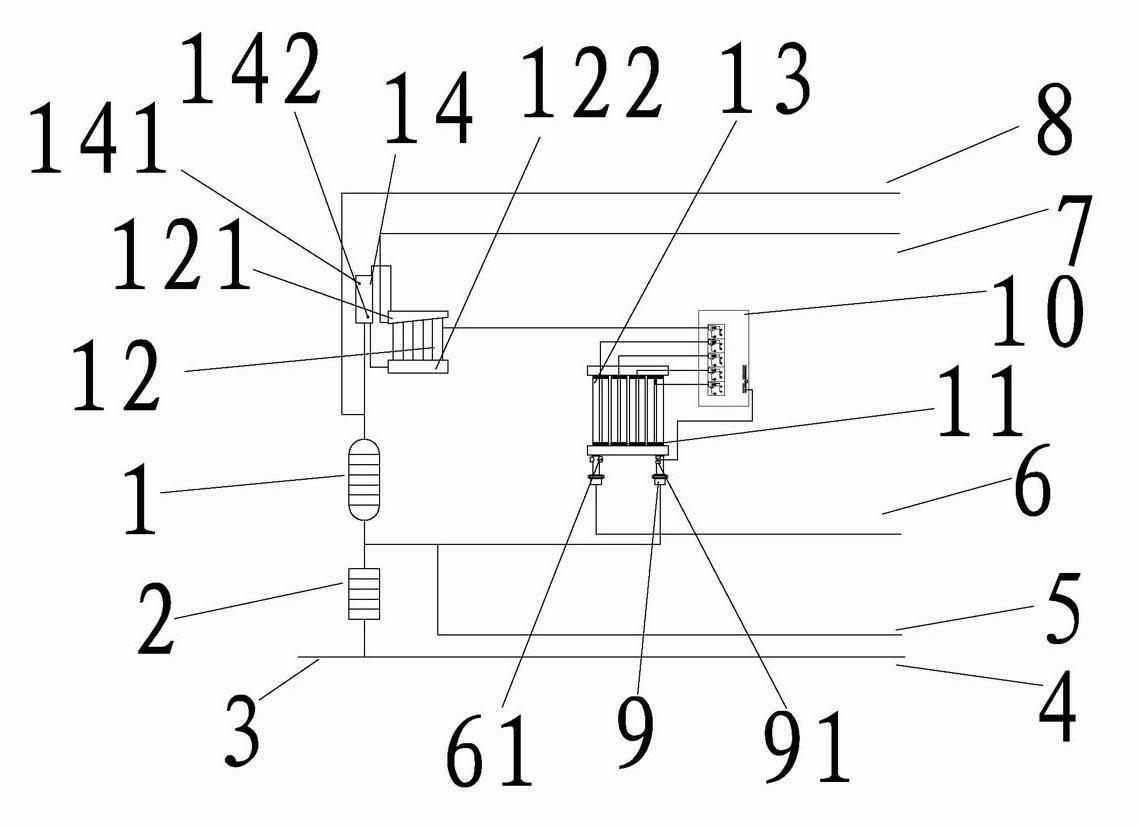

1.家用三级水处理设备，其特征在于：包括电热膜加热总成(13)、饮用水电热膜发热总成(12)、控制电路及显示器(10)、进水(3)、饮用水过滤器(1)和物理水过滤器(2)，所述物理水过滤器(2)连接所述进水(3)，所述饮用水过滤器(1)与所述饮用水电热膜发热总成(12)之间设置有饮用水水箱(14)，所述饮用水过滤器(1)连接所述物理水过滤器(2)，所述饮用水过滤器(1)与所述物理水过滤器(2)之间设置有进水管(9)，所述进水管(9)连接所述电热膜加热总成(13)，所述饮用水水箱(14)连接所述饮用水电热膜发热总成(12)，所述控制电路及显示器(10)连接所述电热膜加热总成(13)和所述饮用水电热膜发热总成(12)。
2.根据权利要求1所述的家用三级水处理设备，其特征在于：所述饮用水过滤器(1)与所述饮用水水箱(14)之间设置有三级热水出口(8)，所述饮用水电热膜发热总成(12)设置有三级冷水出口(7)，所述进水管(9)上设置有二级冷水出口(5)，所述电热膜加热总成(13)设置有二级热水出口(6)，所述物理水过滤器(2)与所述进水(3)之间设置有一级冷水出口(4)。
3.根据权利要求2所述的家用三级水处理设备，其特征在于：所述进水管(9)与所述电热膜加热总成(13)连接处设置有水流传感器(91)，所述电热膜加热总成(13)设置有电热膜电热管电极(11)，所述电热膜加热总成(13)与所述二级热水出口(6)连接处设置有出水温度传感器(61)。
4.根据权利要求1或2所述的家用三级水处理设备，其特征在于：所述饮用水电热膜发热总成(12)设置有上水塞(121)和下水塞(122)，所述饮用水水箱(14)内设置有高水位探头(141)和低水位探头(142)。
说明书
家用三级水处理设备
技术领域
本实用新型涉及家用水处理综合设备，尤其涉及一种家用三级水处理设备。
背景技术
目前家用水处理包含过滤、加热两大功能，但都是分开处理，浪费水资源，并且建立整个系统耗资巨大。
实用新型内容
为了克服现有技术的不足，本实用新型提供的家用三级水处理设备，其特征在于：包括电热膜加热总成、饮用水电热膜发热总成、控制电路及显示器、进水、饮用水过滤器和物理水过滤器，所述物理水过滤器连接所述进水，所述饮用水过滤器与所述饮用水电热膜发热总成之间设置有饮用水水箱，所述饮用水过滤器连接所述物理水过滤器，所述饮用水过滤器与所述物理水过滤器之间设置有进水管，所述进水管连接所述电热膜加热总成，所述饮用水水箱连接所述饮用水电热膜发热总成，所述控制电路及显示器连接所述电热膜加热总成和饮用水电热膜发热总成。
作为优选，所述饮用水过滤器与所述饮用水水箱之间设置有三级热水出口，所述饮用水电热膜发热总成设置有三级冷水出口，所述进水管上设置有二级冷水出口，所述电热膜加热总成设置有二级热水出口，所述物理水过滤器与所述进水之间设置有一级冷水出口。
作为优选，所述进水管与所述电热膜加热总成连接处设置有水流传感器，所述电热膜加热总成设置有电热膜电热管电极，所述电热膜加热总成与所述二级热水出口连接处设置有出水温度传感器。
作为优选，所述饮用水电热膜发热总成设置有上水塞和下水塞，所述饮用水水箱内设置有高水位探头和低水位探头。
与现有技术相比，本实用新型的优点在于：将自来水首先进行过滤处理，分两级处理，物理过滤和饮用水等级过滤，加热分两种，一种为50摄氏度以内加温，主要用于洗浴等，一种是饮用水加热，温度在95度以上。本产品将家用水分等级处理，三种等级的水分五路供应，即节省、洁净了水源，又方便了生活，主要生活用水，都可以用这一台设备处理。
