申请日2011.09.30
公开(公告)日2012.03.28
IPC分类号C02F9/00; B08B3/04
摘要
本发明公开了一种PCB磨板机的水清洗系统及水处理方法，其中，所述水清洗系统包括第一清洗系统和第二清洗系统，所述第一清洗系统包括第一进水口和第一排水口，所述第二清洗系统包括第二进水口和第二排水口;所述第一排水口连接第二进水口。通过本发明的水清洗系统实现了清洗水的循环利用，减少了清洗水的消耗和污水的排放，满足了环保治理、节能减排的要求，具有很好的市场推广性。
权利要求书
1.一种PCB磨板机的水清洗系统，包括第一清洗系统和第二清洗系统，其特征在于：
所述第一清洗系统包括第一进水口和第一排水口，所述第二清洗系统包括第二进水口和第二排水口;所述第一排水口连接第二进水口。
2.根据权利要求1所述的PCB磨板机的水清洗系统，其特征在于，所述第一排水口通过管道与第二进水口连接。
3.根据权利要求2所述的PCB磨板机的水清洗系统，其特征在于，所述管道的直径为5毫米，材质为PVC。
4.根据权利要求2所述的PCB磨板机的水清洗系统，其特征在于，所述管道上设置有水泵。
5.根据权利要求1所述的PCB磨板机的水清洗系统，其特征在于，所述第二排水口连接污水处理设备，第一进水口连接DI进水管道。
6.根据权利要求1所述的PCB磨板机的水清洗系统，其特征在于，所述第一进水口设置在第一DI水洗设备处;所述第二进水口设置在第一加压水洗设备处;所述第一排水口设置在第三DI水洗设备处;所述第二排水口设置在溢流水洗设备处。
7.根据权利要求1所述的PCB磨板机的水清洗系统，其特征在于，所述第二清洗系统还包括第三进水口，所述第三进水口设置在溢流水洗设备处。
8.一种权利要求1所述的水清洗系统的水处理方法，其特征在于，包括以下步骤：
S1、DI水通过DI进水管道进入第一DI水洗设备处，并依次经过第二DI水洗设备、水柱冲洗设备、超声波水洗设备和第三DI水洗设备;
S2、经过第三DI水洗设备后的水通过第一排水口流入第二进水口，进入第二清洗系统;
S3、进入第二清洗系统后的水依次通过第一加压水洗设备、第二加压水洗设备和溢流水洗设备后，通过溢流水洗设备处的第二排水口排出。
说明书
PCB磨板机的水清洗系统及水处理方法
技术领域
本发明涉及PCB加工领域，特别涉及一种PCB磨板机的水清洗系统及水处理方法。
背景技术
PCB作为电子产品的载体，随着电子信息产业的飞速发展而快步前行。数据表明，中国的PCB产值产量已经位居世界首位，但要想使行业可持续发展，环保治理、节能减排成为目前整个PCB行业急需解决的课题。
PCB磨板机用于对PCB线路板钻孔后的工序处理，自动打磨钻孔披锋毛刺，使得打磨后的PCB板面平滑光亮。为PCB板孔质量提供了强有力的保证，是PCB加工必备生产设备之一。
请参阅图1，其为现有技术的PCB磨板机的水清洗系统的示意图。如图所示，所述PCB磨板机的水清洗系统包括：第一阶段清洗10和第二阶段清洗20。其中，所述第一阶段清洗进一步依次包括：第一DI水11(即去离子水)洗、第二DI水洗12、水柱冲洗13、超声波水洗14和第三DI水洗15，其第一阶段清洗用水由第一DI水洗11处接入(从其进水口111处)，然后在第三DI水洗15后，将清洗用的水直接排入污水管16，送到污水处理厂;而第二阶段清洗20依次包括：第一加压水洗21、第二加压水洗22、溢流水洗23;其中，第二阶段清洗用水由第一加压水洗21时(即进水口211)和溢流水洗23时接入(即进水口231)，然后在溢流水洗23后，通过溢流口232排出。
由现有技术的水清洗系统可以看出，其第一阶段用水和第二阶段用水都必须重新接入，用水量较大;且第一阶段和第二阶段的废水排出量也大，污染严重。
有鉴于此，现有的PCB磨板机清洗水循环利用技术有待于进一步开发。
发明内容
鉴于上述现有技术的不足之处，本发明的目的在于提供一种PCB磨板机的水清洗系统及水处理方法，以解决现有技术中的PCB磨板机的水清洗系统中存在的用水量较大，不符合节能减排要求的问题。
为了达到上述目的，本发明采取了以下技术方案：

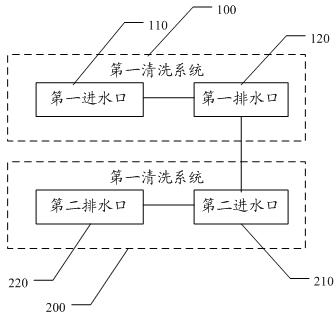

一种PCB磨板机的水清洗系统，包括第一清洗系统和第二清洗系统，其中，第一清洗系统和第二清洗系统;
所述第一清洗系统包括第一进水口和第一排水口，所述第二清洗系统包括第二进水口和第二排水口;所述第一排水口连接第二进水口。
所述的PCB磨板机的水清洗系统，其中，所述第一排水口通过管道与第二进水口连接。
所述的PCB磨板机的水清洗系统，其中，所述管道的直径为5毫米，材质为PVC。
所述的PCB磨板机的水清洗系统，其中，所述管道上设置有水泵。
所述的PCB磨板机的水清洗系统，其中，所述第二排水口连接污水处理设备，第一进水口连接DI进水管道。
所述的PCB磨板机的水清洗系统，其中，所述第一进水口设置在第一DI水洗设备处;所述第二进水口设置在第一加压水洗设备处;所述第一排水口设置在第三DI水洗设备处;所述第二排水口设置在溢流水洗设备处。
所述的PCB磨板机的水清洗系统，其中，所述第二清洗系统还包括第三进水口，所述第三进水口设置在溢流水洗设备处。
一种上述的水清洗系统的水处理方法，其中，包括以下步骤：
S1、DI水通过DI进水管道进入第一DI水洗设备处，并依次经过第二DI水洗设备、水柱冲洗设备、超声波水洗设备和第三DI水洗设备;
S2、经过第三DI水洗设备后的水通过第一排水口流入第二进水口，进入第二清洗系统;
S3、进入第二清洗系统后的水依次通过第一加压水洗设备、第二加压水洗设备和溢流水洗设备后，通过溢流水洗设备处的第二排水口排出。
本发明提供的PCB磨板机的水清洗系统及水处理方法，其中，所述水清洗系统包括第一清洗系统和第二清洗系统，所述第一清洗系统包括第一进水口和第一排水口，所述第二清洗系统包括第二进水口和第二排水口;所述第一排水口连接第二进水口。通过本发明的水清洗系统实现了清洗水的循环利用，减少了清洗水的消耗和污水的排放，满足了环保治理、节能减排的要求，具有很好的市场推广性。
